6.2 Collegamento elettrico

Cablare l'apparecchiatura secondo la tensione richiesta dall'attuatore (vedi Etichetta sul prodotto) seguendo
lo schema riportato di seguito.
Alimentazione 230 Vac
1 Blu
2 Nero
3 Marrone
4 Bianco
5 Giallo
6 Verde

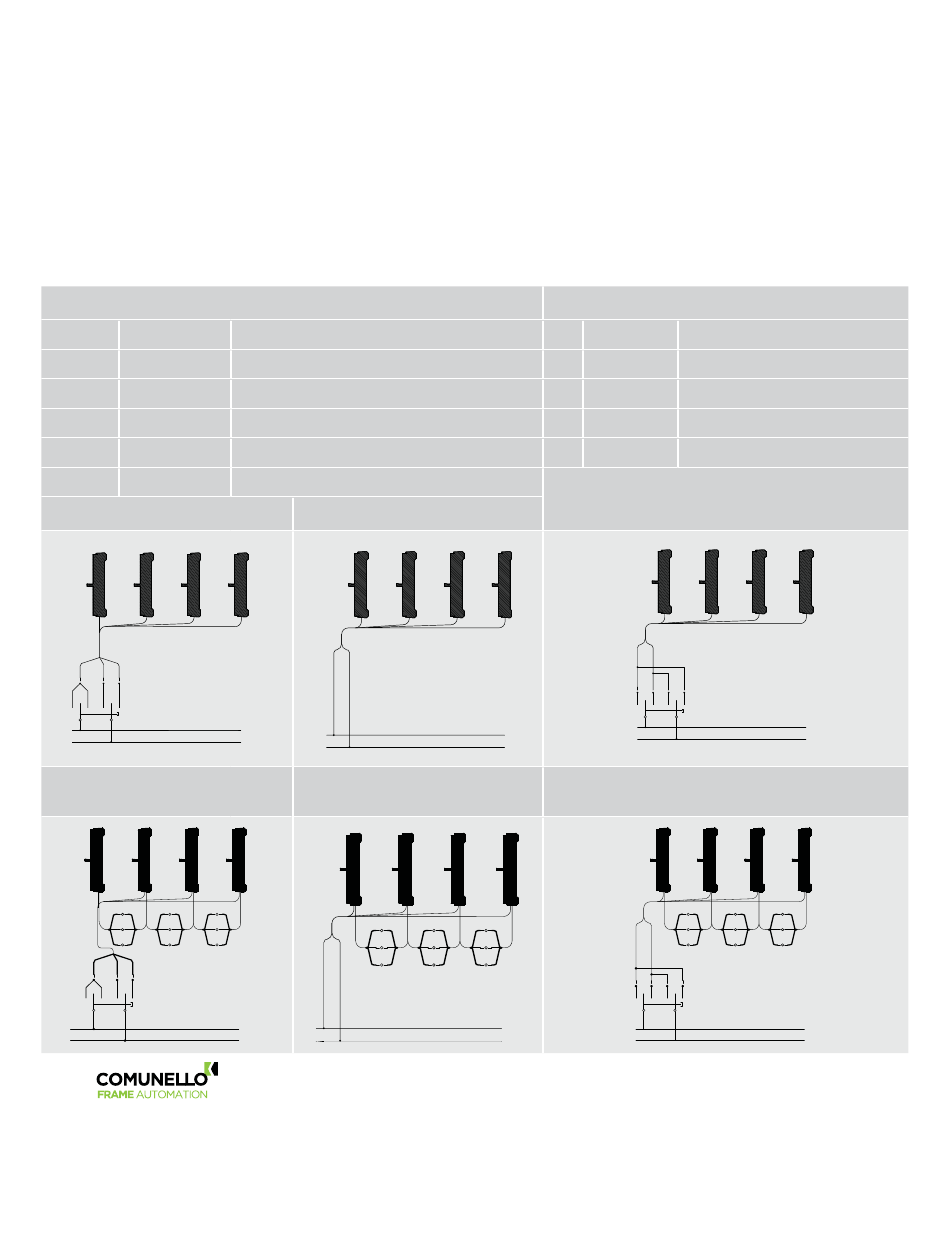

Cablaggio elettrico 230 Vac
1 2 3
110/230V~ 50/60Hz F 230V~50HZ
Cablaggio elettrico 230 Vac
(versioni 2/3/4 W-Net)
4 4 4
5 5 5
6 6 6
1 2 3
110/230V~ 50/60Hz F 230V~50HZ
16
Neutro / Comune
Fase / Apre
Fase /Chiude
Dati (versioni 2/3/4 W-Net)
Dati (versioni 2/3/4 W-Net)
Dati (versioni 2/3/4 W-Net)
Cablaggio versione radio
1 3
N
Cablaggio versione radio
(versioni 2/3/4 W-Net)
4
5
1 3
6
N
1 Blu
2 Marrone Negativo
4 Bianco
5 Giallo
6 Verde
N
230V~ 50Hz
F
4 4
5 5
6 6
N
230V~ 50Hz
F
Alimentazione 24 Vdc
Positivo
Dati (versioni 2/3/4 W-Net)
Dati (versioni 2/3/4 W-Net)
Dati (versioni 2/3/4 W-Net)
Cablaggio elettrico 24Vdc
1 2
24 Vdc
Cablaggio elettrico 24 Vdc
(versioni 2/3/4 W-Net)
4 4 4
5 5 5
6 6 6
1 2
24 Vdc
+
-
+
-
