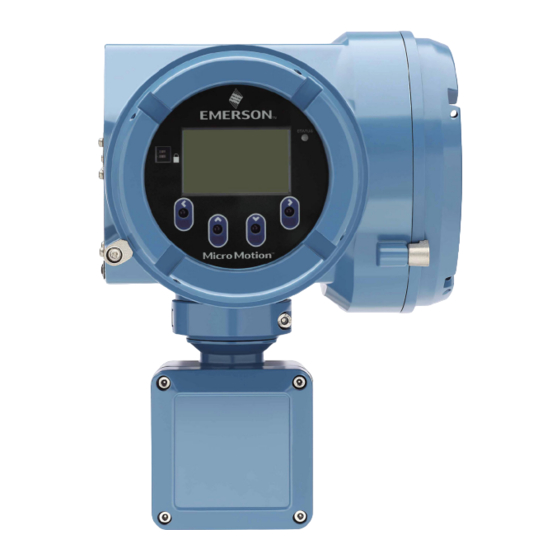

Emerson Micro Motion 5700 Manual De Instalación
Ocultar thumbs
Ver también para Micro Motion 5700:
- Manual de instalación (60 páginas) ,
- Manual de instalación e usuario (56 páginas) ,
- Manual de instalación (46 páginas)
Manuales relacionados para Emerson Micro Motion 5700
Resumen de contenidos para Emerson Micro Motion 5700
- Página 1 Manual de instalación MMI-20027504, Rev AH Mayo 2023 Transmisores Micro Motion ™ 5700 con entradas y salidas configurables Todos los tipos de instalación (integrado, cuatro hilos y nueve hilos)
- Página 2 Micro Motion. La información de que el equipo cumple la directiva de equipos a presión se puede encontrar en Emerson.com. Para instalaciones en áreas clasificadas en Europa, consulte la norma EN 60079-14 si las normas nacionales no se aplican.
- Página 3 Configuración del transmisor con Configuración guiada..........53 Capítulo 9 Uso de los controles del indicador..................55 Capítulo 10 Conexión del puerto de servicio disponible.................57 Apéndice A Cableado del Micro Motion 5700 con el transmisor Micro Motion 3100......59 Manual de instalación...
- Página 4 Contenido Manual de instalación Mayo 2023 MMI-20027504 Transmisores Micro Motion 5700 con entradas y salidas configurables...
- Página 5 Eso se aplica a todos los sistemas utilizados dentro de las instalaciones. 1.3 Documentación relacionada Encontrará toda la documentación del producto en el DVD de documentación incluido en el paquete del producto o en Emerson.com. Para obtener más información, consulte cualquiera de estos documentos: Manual de instalación...
- Página 6 Sustitución de la caja de conexiones del transmisor 4200 y del transmisor 5700 • Sustitución del cable del sensor del transmisor 4200 y del transmisor 5700 • Manual de instalación del sensor Transmisores Micro Motion 5700 con entradas y salidas configurables...
- Página 7 Para instalaciones ATEX/IECEx, siga estrictamente las instrucciones de seguridad de la documentación de aprobaciones de ATEX/IECEx disponible en el DVD de la documentación de productos incluido en el paquete del producto o en Emerson.com. □ Compruebe que tenga el cable apropiado y las piezas de instalación de cable requeridas para su instalación.
- Página 8 Unidades de caudal volumétri‐ Unidades de densidad Unidades de temperatura Configuración de canales Salidas de mA 1 — Energía (interna o externa): — Origen: — Escalamiento (LRV, URV): — Acción de fallo: Transmisores Micro Motion 5700 con entradas y salidas configurables...
- Página 9 Manual de instalación Planificación MMI-20027504 Mayo 2023 Variable Configuración Salidas de mA 2 (opcional) — Energía (interna o externa): — Origen: — Escalamiento (LRV, URV): — Acción de fallo: Salidas de frecuencia (opcio‐ — Energía (interna o externa): nal) — Origen: —...
- Página 10 305 m con sensores clase Micro Motion, montaje remoto No aplicable 305 m de 9 hilos Cable de 4 hilos suministrado V CC 0,326 mm² 91 m por el usuario V CC 0,518 mm² 152 m V CC 0,823 mm² 305 m Transmisores Micro Motion 5700 con entradas y salidas configurables...
- Página 11 Manual de instalación Planificación MMI-20027504 Mayo 2023 Tipo de cable Calibre del hilo Longitud máxima RS-485 0,326 mm² o mayor 305 m Para Smart Meter Verification, el límite es 18 m. Manual de instalación...
- Página 12 Planificación Manual de instalación Mayo 2023 MMI-20027504 Transmisores Micro Motion 5700 con entradas y salidas configurables...
- Página 13 Requisitos previos • Emerson recomienda elementos de fijación de 8 mm – 1,25 mm (5/16-18) que puedan soportar el entorno del proceso. Emerson no suministra pernos ni tuercas como parte de la oferta estándar (hay pernos y tuercas de propósito general disponibles de forma opcional).
- Página 14 2. Para instalaciones de montaje en pared, asegure el soporte de montaje a la superficie preparada. Figura 3-3: Soporte de montaje en pared y dimensiones para un transmisor de aluminio A. 71 mm B. 71 mm Transmisores Micro Motion 5700 con entradas y salidas configurables...
- Página 15 Manual de instalación Montaje y cableado del sensor MMI-20027504 Mayo 2023 Figura 3-4: Soporte de montaje en pared y dimensiones para un transmisor de acero inoxidable A. 190,8 mm B. 93,2 mm 3. Para transmisores de aluminio, coloque y fije el soporte de montaje del transmisor al soporte de montaje fijado a la pared o al poste de instrumentos.
- Página 16 Para instalaciones de montaje en poste, coloque la pieza de montaje de perno en U en el poste de instrumentos. Figura 3-6: Fijación de soporte de montaje en poste para un transmisor de aluminio Transmisores Micro Motion 5700 con entradas y salidas configurables...
- Página 17 Conecte el cable al procesador central montado en el sensor o la caja de conexiones, como se describe en la documentación del sensor. Puede acceder a toda la documentación del producto en el DVD de documentación incluido en el producto o en Emerson.com. Manual de instalación...
- Página 18 Vea el manual de instalación del sensor para obtener más instrucciones. No conecte los hilos de drenaje del cable de cuatro hilos al tornillo de tierra ubicado dentro de la caja de conexiones. Transmisores Micro Motion 5700 con entradas y salidas configurables...
- Página 19 Manual de instalación Montaje y cableado del sensor MMI-20027504 Mayo 2023 • Consulte las conexiones de terminales con cuatro hilos en la Figura 3-10. • Consulte las conexiones de terminales con nueve hilos en la Figura 3-11. Figura 3-10: Conexiones de cableado de transmisor a sensor de cuatro hilos Figura 3-11: Conexiones de cableado de transmisor a sensor de nueve hilos Nota Conecte los cuatro hilos de drenaje del cable de nueve hilos al tornillo de tierra...
- Página 20 3.5 Rotación del transmisor en el sensor (opcional) En instalaciones integradas, se puede girar el transmisor en el sensor hasta 360° en incrementos de 45°. Transmisores Micro Motion 5700 con entradas y salidas configurables...
- Página 21 Manual de instalación Montaje y cableado del sensor MMI-20027504 Mayo 2023 Procedimiento 1. Use una llave hexagonal de 4 mm para aflojar y retirar la abrazadera que asegura la cabeza del transmisor en su lugar. Figura 3-12: Extracción de la abrazadera del sensor 2.
- Página 22 Figura 3-15: Componentes del indicador A. Carcasa del transmisor B. Subbisel C. Módulo del indicador D. Tornillos del indicador E. Abrazadera de la tapa posterior F. Tornillo G. Tapa del indicador Transmisores Micro Motion 5700 con entradas y salidas configurables...
- Página 23 Manual de instalación Montaje y cableado del sensor MMI-20027504 Mayo 2023 Procedimiento 1. Apague la unidad. ADVERTENCIA Si el transmisor está en un área clasificada, espere cinco minutos después de desconectar la alimentación. Si no se hace así, se puede producir una explosión con resultado de lesiones o muertes.
- Página 24 3. Coloque con delicadeza la caja de conexiones en su nueva posición y confirme que esté bloqueada. 4. Vuelva a colocar la abrazadera en su posición original y apriete el tornillo de cabeza. Apretar a entre 3,16 N m y 3,39 N m. Transmisores Micro Motion 5700 con entradas y salidas configurables...
- Página 25 Manual de instalación Montaje y cableado del sensor MMI-20027504 Mayo 2023 Figura 3-18: Volver a fijar la abrazadera Manual de instalación...
- Página 26 Montaje y cableado del sensor Manual de instalación Mayo 2023 MMI-20027504 Transmisores Micro Motion 5700 con entradas y salidas configurables...
- Página 27 Manual de instalación Cableado de los canales MMI-20027504 Mayo 2023 4 Cableado de los canales 4.1 Canales disponibles Señal Canal A Canal B Canal C Canal D Canal E Terminales de cableado Entradas y Salida de mA 1 Salida de mA 2 Salida de mA 3 Entrada de mA RS-485...
- Página 28 Cablee la salida de mA en instalaciones a prueba de explosiones, no incendiarias o no clasificadas. Importante La instalación y el cableado del medidor deberá realizarse sólo por personal capacitado adecuadamente. Transmisores Micro Motion 5700 con entradas y salidas configurables...
- Página 29 Manual de instalación Cableado de los canales MMI-20027504 Mayo 2023 4.3.1 Cableado de la salida de mA (de energía interna) Procedimiento Conéctela al terminal de salida y a los pines apropiados. Figura 4-3: Cableado de la salida de mA (de energía interna) A.
- Página 30 Conéctela al terminal de salida y a los pines apropiados. Figura 4-6: Cableado de la salida de mA/HART (de energía interna) A. Salida de mA/HART B. Resistencia de 250 a 600 Ω C. Dispositivo HART Transmisores Micro Motion 5700 con entradas y salidas configurables...
- Página 31 Manual de instalación Cableado de los canales MMI-20027504 Mayo 2023 4.4.2 Cableado de la salida de mA/HART (de energía externa) ® Procedimiento Conéctela al terminal de salida y a los pines apropiados. Figura 4-7: Cableado de la salida de mA/HART (de energía externa) A.
- Página 32 A. Resistencia de 250 a 600 Ω B. Controlador o host compatible con HART C. Transmisor compatible con HART (alimentado internamente) D. Conexiones de mA/HART del transmisor Micro Motion 5700 (con alimentación interna) E. Transmisores SMART FAMILY ™ F. Se requiere un suministro de energía de lazo de 24 V CC para el transmisor externo.
- Página 33 Manual de instalación Cableado de los canales MMI-20027504 Mayo 2023 Figura 4-10: Cableado de la salida de frecuencia (con alimentación interna) A. Salida de frecuencia B. Canal B o C C. Consulte la amplitud de salida en función de la resistencia de carga en la Figura 4-11 D.
- Página 34 Figura 4-13: Cableado de la salida de frecuencia (con alimentación interna) A. Salida de frecuencia B. Consulte la amplitud de salida en función de la resistencia de carga en la Figura 4-14 C. Contador Transmisores Micro Motion 5700 con entradas y salidas configurables...
- Página 35 Manual de instalación Cableado de los canales MMI-20027504 Mayo 2023 Figura 4-14: Salida de frecuencia con alimentación interna: amplitud de salida en función de la resistencia de carga [24 V CC (nom), circuito abierto] 2500 5000 7500 10000 A. Amplitud de salida (V) B.
- Página 36 Cableado de la salida discreta (con alimentación externa) Utilice este procedimiento para cablear la salida discreta con alimentación externa para el canal B o C. Procedimiento Conecte el terminal de salida y los pines apropiados. Transmisores Micro Motion 5700 con entradas y salidas configurables...
- Página 37 Manual de instalación Cableado de los canales MMI-20027504 Mayo 2023 Figura 4-18: Cableado de la salida discreta (con alimentación externa) A. Salida discreta B. 3-30 V CC (máximo) C. Corriente de 500 mA (máxima) D. Contador 4.6.3 Cableado de la salida discreta (canal D, con alimentación interna) Procedimiento Conecte el terminal de salida y los pines apropiados.
- Página 38 Cableado de la salida RS-485 Use esta sección para cablear la salida RS-485 en instalaciones a prueba de explosiones, no incendiarias o no clasificadas. Procedimiento Conecte el terminal de salida y los pines apropiados. Transmisores Micro Motion 5700 con entradas y salidas configurables...
- Página 39 Manual de instalación Cableado de los canales MMI-20027504 Mayo 2023 Figura 4-22: Cableado de la salida RS-485 A. Salida RS-485 B. RS-485/ C. RS-485/ Nota El transmisor no proporciona ninguna resistencia de terminación RS-485. 4.8 Cableado de la entrada de mA Use esta sección para cablear la entrada de mA en instalaciones a prueba de explosiones, no incendiarias o no clasificadas.
- Página 40 Figura 4-25: Cableado de la entrada discreta (de energía interna) A. Entrada discreta B. Interruptor 4.9.2 Cableado de la entrada discreta (de energía externa) Procedimiento Conéctela al terminal de entrada y a los pines apropiados. Transmisores Micro Motion 5700 con entradas y salidas configurables...
- Página 41 Manual de instalación Cableado de los canales MMI-20027504 Mayo 2023 Figura 4-26: Cableado de la entrada discreta (de energía externa) A. Entrada discreta B. Canal C o D C. 30 V CC (máximo) Nota • El umbral máximo positivo es de 3 V CC. •...
- Página 42 Use una de estas opciones de alimentación: • Canal A activo (alimentación interna) y canal D pasivo (alimentación externa) • Canal A pasivo (alimentación externa) y canal D pasivo (alimentación externa) Transmisores Micro Motion 5700 con entradas y salidas configurables...
- Página 43 Manual de instalación Cableado de los canales MMI-20027504 Mayo 2023 Figura 4-29: Canal A activo (alimentación interna) y canal D pasivo (alimentación externa) A. Salida de mA canal A B. Entrada de mA canal D C. Terminales D. Resistencia de lazo máxima de 820 Ω que incluye 100 Ω (H) para entrada de mA (250-600 Ω...
- Página 44 I. Resistencia de entrada de 100 Ω Figura 4-31: Salida de mA/HART con alimentación externa: resistencia de lazo máxima 1100 1000 15.0 22.5 30.0 A. Resistencia máxima (Ω) B. Tensión del suministro de energía externo (V) Transmisores Micro Motion 5700 con entradas y salidas configurables...
- Página 45 Manual de instalación Cableado de los canales MMI-20027504 Mayo 2023 Nota El cálculo de la resistencia de lazo debe incluir 100 Ω para la entrada de mA. Qué hacer a continuación Para configurar su sistema para aplicaciones SIS, vea Manual de seguridad para sistemas instrumentados de seguridad (SIS) del caudalímetro Coriolis con transmisores Micro Motion 5700 y Transmisores Micro Motion 5700 con entradas y salidas configurables: Manual de configuración y utilización.
- Página 46 Cableado de los canales Manual de instalación Mayo 2023 MMI-20027504 Transmisores Micro Motion 5700 con entradas y salidas configurables...
- Página 47 Manual de instalación Cableado del suministro de energía MMI-20027504 Mayo 2023 5 Cableado del suministro de energía Puede instalar un interruptor suministrado por el usuario en la línea del suministro de energía. Importante Para cumplir con la directiva de baja tensión 2014/35/UE (instalaciones europeas), compruebe que el transmisor se encuentra cerca de un interruptor.
- Página 48 Cableado del suministro de energía Manual de instalación Mayo 2023 MMI-20027504 Transmisores Micro Motion 5700 con entradas y salidas configurables...
- Página 49 Manual de instalación Cableado de la impresora MMI-20027504 Mayo 2023 6 Cableado de la impresora Procedimiento Cablee los terminales del adaptador RS-232-RS-485 a los terminales del transmisor. Convertidor Terminales K2 ADE • Cablee el terminal 1 del K2 ADE al terminal 10, canal E, RS-485B •...
- Página 50 Cableado de la impresora Manual de instalación Mayo 2023 MMI-20027504 Transmisores Micro Motion 5700 con entradas y salidas configurables...
- Página 51 Manual de instalación Encienda el transmisor MMI-20027504 Mayo 2023 7 Encienda el transmisor El transmisor debe estar encendido para todas las tareas de configuración y puesta en marcha, o para la medición del proceso. Procedimiento ADVERTENCIA Si el transmisor se encuentra en un área clasificada, no quite la tapa de la carcasa del transmisor cuando esté...
- Página 52 Encienda el transmisor Manual de instalación Mayo 2023 MMI-20027504 Transmisores Micro Motion 5700 con entradas y salidas configurables...
- Página 53 Manual de instalación Configuración del transmisor con Configuración guiada MMI-20027504 Mayo 2023 8 Configuración del transmisor con Configuración guiada Durante el arranque inicial del transmisor, la pantalla de configuración guiada aparece en el indicador del transmisor. Esta herramienta lo guiará a través de la configuración básica del transmisor.
- Página 54 Configuración del transmisor con Configuración guiada Manual de instalación Mayo 2023 MMI-20027504 Transmisores Micro Motion 5700 con entradas y salidas configurables...
- Página 55 Manual de instalación Uso de los controles del indicador MMI-20027504 Mayo 2023 9 Uso de los controles del indicador La interfaz del indicador del transmisor incluye un indicador (panel de LCD) y cuatro interruptores ópticos (teclas de la flecha izquierda, derecha, arriba y abajo) que se usan para acceder a los menús del indicador y navegar por las pantallas de visualización.
- Página 56 Manual de instalación Mayo 2023 MMI-20027504 Figura 9-2: Ejemplo 1: Indicadores de flecha activos en la pantalla del transmisor Figura 9-3: Ejemplo 2: Indicadores de flecha activos en la pantalla del transmisor Transmisores Micro Motion 5700 con entradas y salidas configurables...
- Página 57 Manual de instalación Conexión del puerto de servicio disponible MMI-20027504 Mayo 2023 10 Conexión del puerto de servicio disponible Use la conexión del puerto de servicio para descargar o cargar datos de/hacia el transmisor. Para acceder al puerto de servicio, puede usar hardware USB habitualmente disponible, como una unidad o cable USB.
- Página 58 Conexión del puerto de servicio disponible Manual de instalación Mayo 2023 MMI-20027504 Transmisores Micro Motion 5700 con entradas y salidas configurables...
- Página 59 Manual de instalación Cableado del Micro Motion 5700 con el transmisor Micro Motion 3100 MMI-20027504 Mayo 2023 A Cableado del Micro Motion 5700 con el transmisor Micro Motion 3100 Requisitos previos • Antes de cablear, ajustar la configuración de canal del transmisor a DO.
- Página 60 © 2023 Micro Motion, Inc. Todos los derechos reservados. El logotipo de Emerson es una marca comercial y marca de servicio de Emerson Electric Co. Micro Motion, ELITE, ProLink, MVD y MVD Direct Connect son marcas de una de las empresas del grupo Emerson Automation Solutions.
