1. Ensamblaje y llenado de tinta

Paso 1: Montaje del soporte

ADVERTENCIA
Realice esta tarea con todos los interruptores de alimentación apagados.
De lo contrario, el movimiento repentino de la máquina podría causar lesiones.
IMPORTANTE
Apriete los pernos firmemente para fijarlos en su lugar. Unos pernos flojos pueden hacer que el soporte se tambalee.

Procedimiento

1.

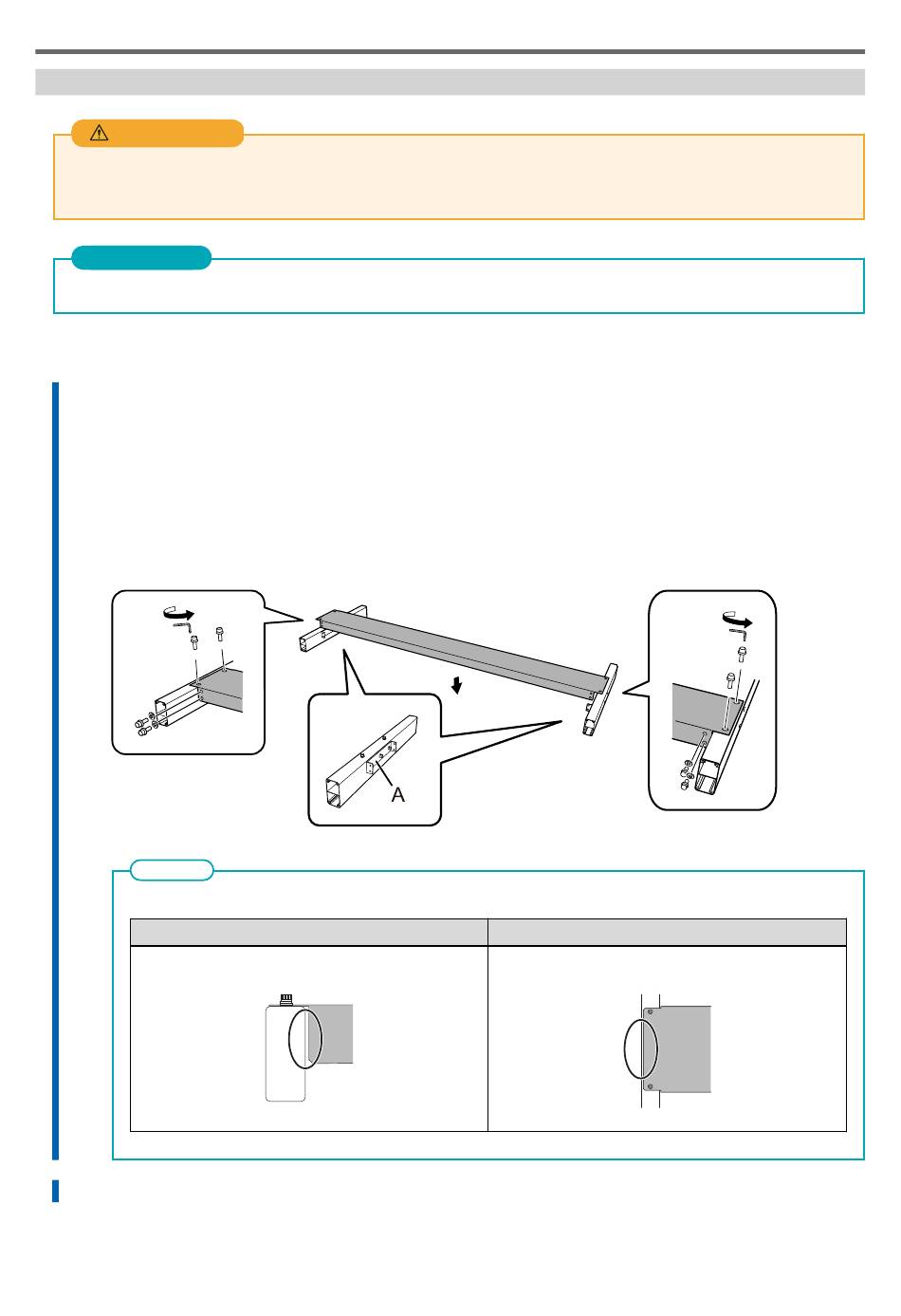

Coloque el apoyo del soporte en las patas del soporte.
Coloque las patas del soporte de modo que sus soportes (A) queden orientados hacia el interior, y
luego apriete los ocho pernos en el orden que se muestra a continuación.
(1)
Apriete temporalmente los cuatro pernos en las dos ubicaciones superiores.
(2)
Después de colocar las arandelas en los pernos, apriete temporalmente los cuatro pernos en las dos
ubicaciones laterales.
(3)
Apriete por completo los cuatro pernos en las dos ubicaciones superiores.
(4)
Apriete por completo los cuatro pernos de las dos ubicaciones laterales.
NOTA
Haga que el espacio sea uniforme.
2.
Coloque las ruedas en la pata de soporte.
12
Instalación
Lado
Superior
Alinee estas piezas de modo que queden paralelas.
