Novus N322T Manual De Instrucciones

N322T
CONTROLADOR DE TEMPERATURA
MANUAL DE INSTRUCCIONES – V1.8x I
1. ALERTAS DE SEGURIDAD
Los siguientes símbolos se utilizan a lo largo de este manual para
llamar la atención del usuario sobre información importante
relacionada con la seguridad y el uso del equipo.
CUIDADO:
Lea completamente el manual
antes de instalar y utilizar el
equipo.
Las recomendaciones de seguridad deben ser observadas para
garantizar la seguridad del usuario y evitar daños en el equipo o
sistema. Si el equipo se utiliza de forma distinta a la especificada en
este manual, puede que las protecciones de seguridad no sean
efectivas.
2. RESUMEN
1. ALERTAS DE SEGURIDAD ........................................................ 1
2. RESUMEN ................................................................................... 1
3. PRESENTACIÓN ........................................................................ 1
4. ESPECIFICACIONES ................................................................. 1
5. CONEXIONES ELÉCTRICAS ..................................................... 2
5.1 RECOMENDACIONES PARA LA INSTALACIÓN ............... 2
6. OPERACIÓN ............................................................................... 2
6.1 NIVEL 1 – NIVEL DE AJUSTE DE SETPOINT .................... 2
6.2 NIVEL 2 – NIVEL DE MODO DE OPERACIÓN ................... 3
6.3 NIVEL 3 – NIVEL DE CALIBRACIÓN .................................. 4
7. FUNCIONAMIENTO .................................................................... 5
8. PROTECCIÓN DE LA CONFIGURACIÓN ................................. 5
8.1 FUNCIONAMIENTO DE LA PROTECCIÓN DE LA
CONFIGURACIÓN ......................................................................... 5
9. CONTRASEÑA MAESTRA ......................................................... 5
9.1 CÓMO UTILIZAR LA CONTRASEÑA MAESTRA................ 5
10. INDICACIÓN DE ERROR ........................................................... 5
11. PROTECCIÓN DEL COMPRESOR (N322T-NTC-LVD) ............. 5
12. GARANTÍA .................................................................................. 5
NOVUS AUTOMATION
CUIDADO O PELIGRO
Riesgo de descarga eléctrica.
3. PRESENTACIÓN

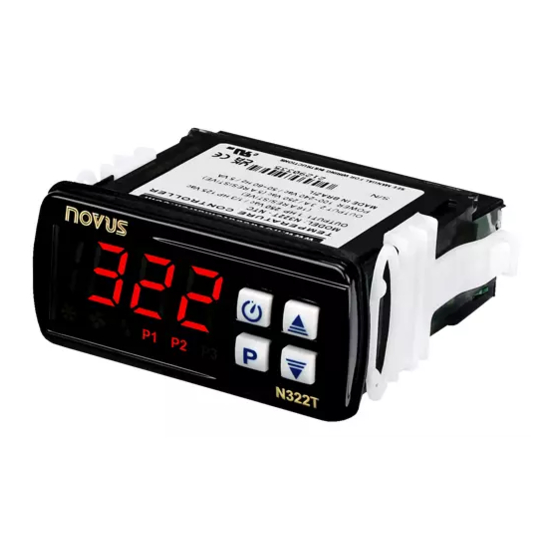

El N322 es un controlador de temperatura para calentamiento o
refrigeración, con entrada para sensores de temperatura tipo
termistores NTC, Pt100 y termocuplas tipo J, K o T. Permite corregir
errores del sensor (Offset).
Cada tipo de sensor tiene un rango específico de medición de
temperatura. El controlador tiene 2 salidas, que pueden actuar como
salida de control y una salida de temporizador.
Muestra la función de Protección del Compresor por el Monitoreo
del Tensión de Alimentación, importante para proteger
compresores en sistemas de refrigeración.
4. ESPECIFICACIONES
Entrada del Sensor (SENSOR INPUT):
Termistor NTC: 10 kΩ @ 25 °C | Rango de medición: -50 a 120
•
°C | Precisión de la medida: 0,6 °C.
Error máximo en el intercambio de sensores NTC originales:
0,75 °C. Este error puede ser eliminado a través del parámetro
Offset del controlador.
Nota:
Los sensores acompañan el equipo. Su rango de
operación se limita a -30 hasta 105 °C.
Tiene cable de 3 metros de longitud (2 x 0,5 mm²), que puede
alargarse hasta 200 metros.
Pt100: Rango de medición: -50 a 300°C | α = 0,00385 | 3 hilos |
•
Precisión de la medida: 0,7 °C, según norma IEC-751.
Termopar tipo J: Rango de medición: 0 a 600 °C | Precisión de
•
la medida: 3 °C.
Termopar tipo K: Rango de medición: -50 a 1000 °C | Precisión
•
de la medida: 3 °C.
Termopar tipo T: Rango de medición: -50 a 400 °C | Precisión
•
de la medida: 3 °C.
Termopares según norma NBR 12771/Jul 1999.
Resolución de la medida: ............0,1° en el rango de -19,9 a 119,9°
...................................... 1° en el resto del rango
Nota: El equipo mantiene la exactitud en todo el rango, aunque no
sea posible ver todo el rango debido a la baja resolución de la
pantalla.
Salida 1 (OUTPUT1): .... Relé SPDT; 1 HP 250 Vca / 1/3 HP 125 Vca
......................................................... (16 A Res.)
. Opcionalmente: Pulso, 5 Vcc, 25 mA máximos
Salida 2 (OUTPUT2): .......................... Relé: 3 A / 250 Vca, SPST-NA
Alimentación (POWER SUPPLY):
Tensión: ..................... 100 a 240 Vca/cc ± 10 %
Frecuencia: ........................................ 50~60 Hz
Opcionalmente:.................. 24 V (12~30 Vcc) (*)
Consumo: ................................................... 5 VA
(*) Nota: Los modelos con alimentación de 24
V no tienen aislamiento eléctrico entre los
circuitos de alimentación eléctrica, de entrada y
de comunicación RS485.
1/5
