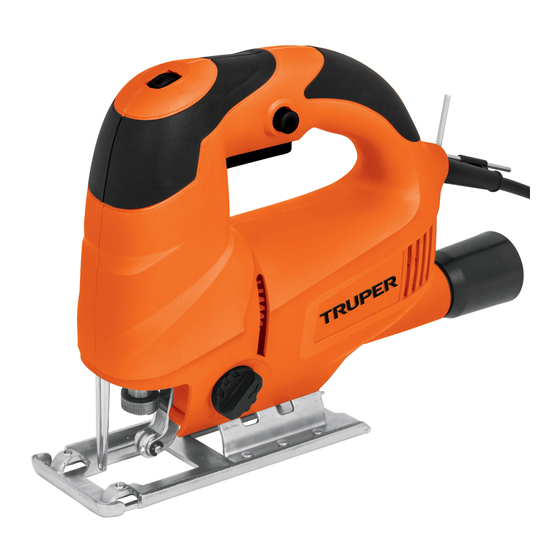

- Página 1 Instructivo de Sierra Caladora 650 W Potencia Este Instructivo es para: Modelo Código CALA-A4 15422 CALA-A4 Lea este Instructivo por completo ATENCIÓN antes de usar la herramienta.
- Página 2 Partes herramienta. Ensamble Guarde este Instructivo para futuras referencias. Puesta en marcha Los gráficos de este Instructivo son para referencia, pueden variar del aspecto real de la Mantenimiento herramienta. Centros de Servicio Autorizados Sucursales Póliza de Garantía CALA-A4 ESPAÑOL...
- Página 3 Especificaciones técnicas CALA-A4 Código 15422 Descripción Sierra caladora Tensión 120 V Frecuencia 60 Hz Corriente 5,4 A Potencia 650 W Velocidad 800 carreras / min - 3 000 carreras / min Capacidad de corte Madera 80 mm | Metal 8 mm Ciclo de trabajo 30 min de trabajo por 15 min de descanso.
- Página 4 Advertencias generales de seguridad para herramientas eléctricas ¡ADVERTENCIA! Lea detenidamente todas las advertencias de seguridad y todas las instrucciones que se enlistan a continuación. La omisión de alguna de ellas puede dar como resultado un choque eléctrico, incendio y/o daño serio. Conserve las advertencias y las instrucciones para futuras referencias. Área de trabajo Retire cualquier llave o herramienta de ajuste antes de arrancar Mantenga el área de trabajo limpia y bien iluminada.
- Página 5 Advertencias de Seguridad para uso de sierras caladoras Elija la segueta apropiada Mientras opera la sierra caladora ATENCIÓN ATENCIÓN • Elija la segueta apropiada para el • Sostenga la herramienta por las material a trabajar, esto reduce el riesgo de lesiones graves partes de agarre aisladas cuando lleve a cabo operaciones y agiliza el trabajo.
- Página 6 Partes Control de Botón de Mango velocidad uso continuo Llave Allen Cable de alimentación Interruptor Protector del cable Barra de protección Control de Adaptador para acción pendular aspiradora Perillas de ajuste Soporte de Guía de Tornillos para Zapata de guía paralela la segueta rodillo ajuste de...
- Página 7 Puesta en marcha Instalación de la segueta • La abertura del soporte de la segueta debe estar libre de aserrín. • Gire la palanca a la derecha para abrir el soporte de la segueta. • Introduzca la segueta en el soporte hasta el tope. La parte trasera de la segueta debe entrar en la ranura del rodillo guía. •...
- Página 8 Puesta en marcha Ajuste de ángulo de corte • Desconecte el cable de alimentación. • Afloje los 2 tornillos que se encuentran en la base de la zapata con la llave Allen incluida. • Una vez flojos los tornillos, ajuste la zapata al ángulo deseado de acuerdo a la guía dentada de la zapata.
- Página 9 Puesta en marcha Corte de laminados Cortes rectos Utilice una segueta de dientes finos cuando corte la Para realizar cortes rectos más exactos use la guía paralela mayoría de materiales laminados o madera delgada. Para provista con la herramienta apoyándola al canto de la reducir el astillado de las orillas, sujete piezas de madera pieza de trabajo.
- Página 10 Centros de Servicio Autorizados En caso de tener algún problema para contactar un Centro de Servicio consulte nuestra página www.truper.com donde obtendrá un listado actualizado, o llame al teléfono: 01(800) 690-6990 ó 01(800) 018-7873 donde le informarán cuál es el Centro de Servicio Autorizado más cercano.
- Página 11 671432 MERCADO DE LA SOLDADURA DEL SURESTE, ZAMORA, MICH. TEL.: 01(351) 517-8420 S.A. DE C.V. BLVD. ADOLFO RUÍZ CORTÍNEZ 2001-B, 670805 LA NUEVA FERRETERÍA TRUPER COL. ATASTA, VILLAHERMOSA, C.P. 86100 TEL.: 01(933) GENERAL PUEBLITA No. 356, COL. CENTRO C.P. 58600, 161-4820 | 161-4479 ZACAPU, MICH.
- Página 12 Sello del establecimiento comercial: Fecha de entrega: Importado por: Truper, S.A. de C.V. Parque Industrial No. 1, Jilotepec, C.P. 54240, Estado de México, México. Tel.: 01 (761) 782 9100, R.F.C.: THE-791105-HP2 www.truper.com ESPAÑOL...
- Página 13 Manual Jig saw 0.8 Hp Power Applies for: Model Code CALA-A4 15422 CALA-A4 Read this manual thoroughly CAUTION before using the tool.
- Página 14 Manual before Parts using the tool. Assembly Keep this manual for future references. Start up The illustrations in this manual are for reference Maintenance only. They might be different from the real tool. Authorized service centers Branches Warranty policy CALA-A4 ENGLISH...
- Página 15 Technical data CALA-A4 Code 15422 Description Jig saw Voltage 120 V Frequency 60 Hz Current 5,4 A Power 0.8 Hp Speed 800 strokes / min - 3 000 strokes / min Cutting capacity Wood 3,14” | Metal 0,31” Duty cycle 30 minutes work per 15 minutes idle.
- Página 16 General power tool safety warnings WARNING! Read carefully all safety warnings and instructions listed below. Failure to comply with any of these warnings may result in electric shock, fire and / or severe damage. Save all warnings and instructions for future references.
- Página 17 Safety warnings for jig saws Select the adequate blade When operating the jigsaw CAUTION CAUTION • Select the adequate blade for the • Hold the tool by the insulated griping material. Reduce the risk of severe personal injury and parts when there is risk of making contact with hidden make the job faster.
- Página 18 Parts Speed Continuous Handle control use button Allen Switch Power cord protector Power cord Protection Balancing Vacuum action control cleaner adapter Screws for Parallel guide Blade support Roller guide Base adjustment of adjusting knobs plate cutting angle Parallel guide Assembly Parallel guide Insert the parallel guide (C) through the slots (D) in the base plate.
- Página 19 Start up Blade set up • The opening of the blade support should be free of sawdust. • Turn the lever to the right to open the blade support. • Insert the blade all the way in the blade support. The backside of the blade should be set into the roller guide slot. •...
- Página 20 Start up Adjusting the cutting angle • Disconnect the unit from the power source. • Loosen the 2 screws on the base plate with the Allen key included. • When the screws are loose, adjust the base plate into the desired angle with the serrated guide in the shoe.
- Página 21 Start up Cut wood sheets Straight cut When cutting most wood sheets or very thin wood use a To get much defined straight cuts use the parallel guide blade with fine teeth. Reduce splinters in the edges. Clamp supplied with the tool. Support the guide to the work piece scrap pieces of wood onto both faces of the work piece edge.
- Página 22 Authorized Service Centers In the event of any problem contacting a Service Center, please see our webpage www.truper.com to get an updated list, or call our toll-free numbers 01(800) 690-6990 or 01 (800) 018-7873 to get information about the nearest Authorized Service Center.
- Página 23 ZAMORA, MICH. TEL.: 01(351) 517-8420 671432 MERCADO DE LA SOLDADURA DEL SURESTE, S.A. DE C.V. BLVD. ADOLFO RUÍZ CORTÍNEZ 2001-B, 670805 LA NUEVA FERRETERÍA TRUPER COL. ATASTA, VILLAHERMOSA, C.P. 86100 TEL.: 01(933) GENERAL PUEBLITA No. 356, COL. CENTRO C.P. 58600, 161-4820 | 161-4479 ZACAPU, MICH.
- Página 24 This warranty shall be effective when presenting the product and the valid Warranty policy duly stamped by the supplier or the proof of purchase. To comply with this warranty, Truper will cover transportation expenses in case consumer’s address is out of range from Authorized Service Centers listed herein or at the website www.truper.com or at our toll-free numbers: 01 (800) 690-6990 or 01(800) 018-7873.
