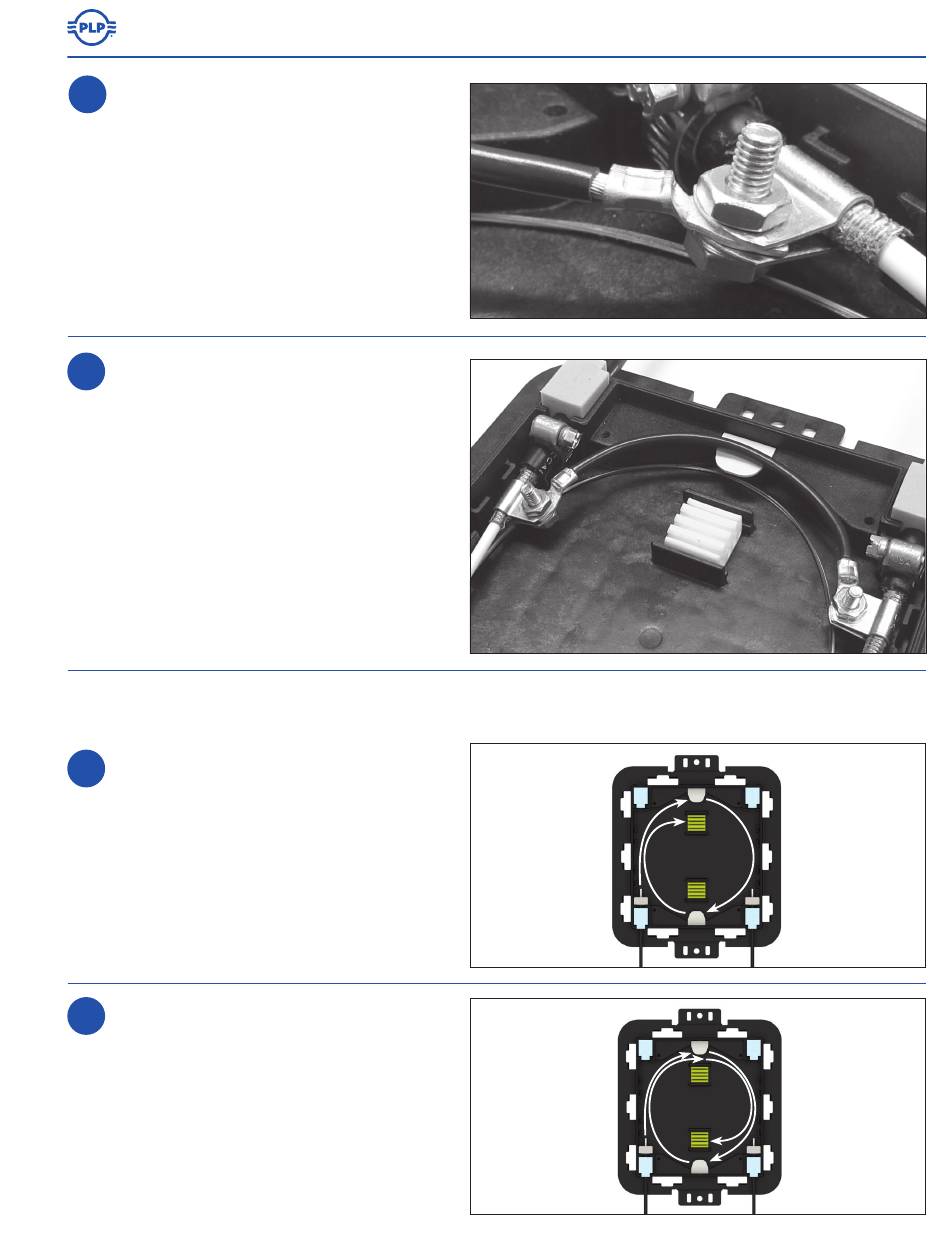

PLP COYOTE DTC Instrucciones De Montaje página 15

47
Insert the bonding jumper into the clamp and
tighten the small hex nut to secure.
Meta el terminal del cable de conexión a tierra
entre la grapa y asegúrelo con la tuerca pequeña.
48
Connect the other end of the bonding jumper.
Conecte el extremo opuesto del cable de
conexión a tierra.
ROUTING FOR BUTT SPLICE APPLICATIONS
GUIADO DE LAS FIBRAS EN APLICACIONES A TAPÓN
49
Route the incoming fibers 1-8 as detailed
in the photo.
Enrute las fibra entrantes 1-8 como se indica
a continuación.
50
Route the incoming fibers 9-16 as detailed
in the photo.
Enrute las fibra entrantes 9-16 como se indica
a continuación.
SP3067-5 - COYOTE® DTC (DROP TERMINATION CLOSURE) / CAJA COYOTE DTC (PARA TERMINACIÓN DE CABLES DE ACOMETIDA)
15
