65

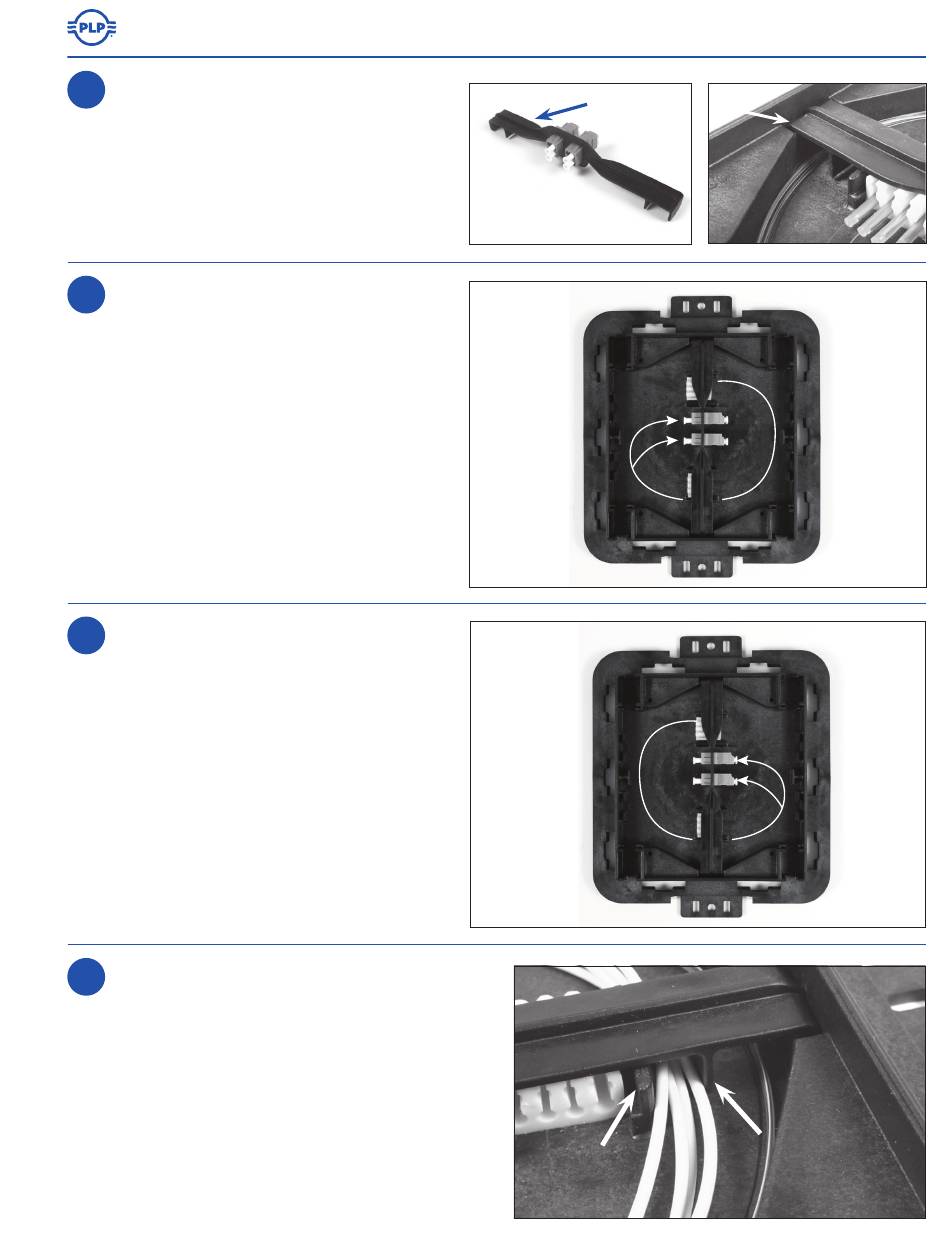

Position the shorter end of the bulkhead over
the splices and install the bulkhead into capture
tab slots of base.
Coloque el extremo corto del bastidor sobre los em-
palmes e instale el bastidor en las ranuras de la base.
66
Route incoming pigtails to bulkhead as shown.
Enrute los pigtails entrantes al bastidor como se
muestra a continuación.
67
Route outgoing pigtails to bulkhead as shown.
Enrute los pigtails salientes al bastidor como se
muestra a continuación.
68
Make sure to secure the pigtails under the bulkhead
between the splice block retention wall and the
bulkhead retention wall while routing the pigtails.
Asegúrese que los pigtails estén debajo del bastidor
entre la pared de retención del peine y la pared de
retención del bastidor.
SP3067-5 - COYOTE® DTC (DROP TERMINATION CLOSURE) / CAJA COYOTE DTC (PARA TERMINACIÓN DE CABLES DE ACOMETIDA)
Shorter End
of Bulkhead
Extremo corto
del bastidor
Incoming
Pigtails 1 & 3
Incoming
Pigtails 2 & 4
Outgoing
Pigtails 2 & 4
Splice Block
Retention Wall
Pared de retención
del peine
Capture Tab
Slot / Ranuras de la base
Outgoing
Pigtails 1 & 3
Bulkhead Retention Wall
Pared de retención del
soporte de conexión
19
