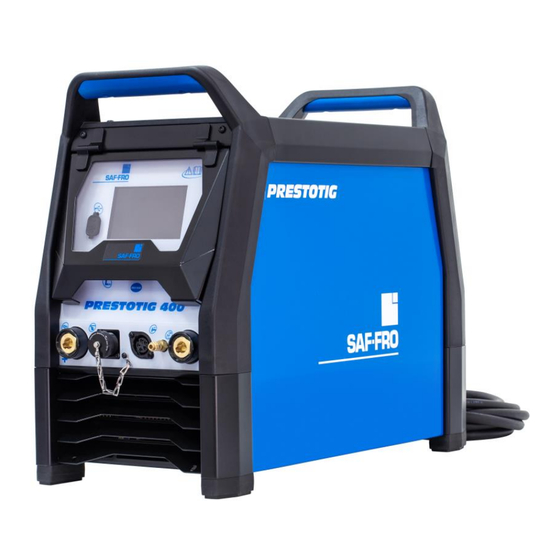

- Página 1 IM3180 05/2023 REV01 PRESTOTIG 400 MANUAL DE INSTRUCCIONES SPANISH Lincoln Electric Bester Sp. z o.o. ul. Jana III Sobieskiego 19A, 58-260 Bielawa, Polonia...
- Página 2 12/05 ¡GRACIAS! Por elegir la CALIDAD de los productos Lincoln Electric. Compruebe que el embalaje y el equipo no tengan daños. La reclamación por daños materiales durante el transporte debe hacerse inmediatamente al distribuidor. Para una mayor facilidad de uso, introduzca los datos de identificación del producto en la tabla siguiente. El nombre del modelo, código y número de serie se encuentran en la placa de características de su máquina.
- Página 3 Especificaciones técnicas ÍNDICE NOMBRE PRESTOTIG 400 W100000299 ENTRADA Tensión de alimentación U Clase EMC 400 V ±15 %, trifásica PRESTOTIG 400 1máx 1eff PRESTOTIG 400 16,9A 24,9A Potencia absorbida con el Amperios de entrada I PF(400V) 1máx ciclo de trabajo nominal...
- Página 4 Eficiencia con consumo de energía Índice Nombre Modelo equivalente máximo / Consumo de energía en reposo No hay un modelo W100000299 PRESTOTIG 400 88% / 22W equivalente El estado de reposo supone lo especificado en la siguiente tabla ESTADO DE REPOSO Estado Presencia...
- Página 5 Uso típico de gas para equipos MIG/MAG: Diámetro Electrodo CC positivo Alimentación Flujo de Tipo de Gas de protección del alambre de alambre Tensión Corriente material [mm] [m/min] [l/min] Acero al 0,9 ÷ 1,1 95 ÷ 200 18 ÷ 22 3,5 –...
- Página 6 Siempre que la impedancia del sistema público de baja tensión en el punto de conexión común sea menor de: 68 mΩ para la PRESTOTIG 400. Este equipo cumple con IEC 61000-3-11 e IEC 61000-3-12 y se puede conectar a sistemas públicos de baja tensión.
- Página 7 Seguridad 01/11 ADVERTENCIA Este equipo debe ser utilizado por personal cualificado. Comprobar que todos los procedimientos de instalación, funcionamiento, mantenimiento y reparación sean realizados únicamente por personal cualificado. Lea y comprenda este manual antes de trabajar con el equipo. El incumplimiento de las instrucciones podría provocar lesiones graves, incluso mortales, o daños en el equipo.
- Página 8 LAS CHISPAS DE SOLDADURA PUEDEN PROVOCAR UN INCENDIO O UNA EXPLOSIÓN: Retire del lugar de soldadura todos los objetos que presenten riesgo de incendio y tenga un extintor de incendios siempre a mano. Recuerde que las chispas y las proyecciones calientes de la soldadura pueden pasar fácilmente por aberturas pequeñas.
- Página 9 Las soldadoras PRESTOTIG 400 se deben conectar a la la ventilación u obstruyan las salidas de aire. No cubrir corriente mediante un enchufe con patilla de puesta a la máquina con papel ni ningún tipo de trapo cuando...
- Página 10 Controles y características 7. Conector de salida negativo para el circuito de soldadura: Dependiendo del proceso a conectar: de funcionamiento Descripción Proceso Icono GTAW Antorcha TIG Portaelectrodos con cable / cable de trabajo según la SMAW configuración requerida. Calibre, antorcha / cable de trabajo en función de la GAUGE configuración requerida...
- Página 11 11. Fusible F1: Utilice el fusible lento de 2A/400V Proceso de soldadura GTAW (6,3 x 32mm). Vea la sección «Piezas de repuesto». PRESTOTIG 400 puede utilizarse para el proceso GTAW con CC (-). 12. Fusible F2: Utilice el fusible lento de 2A/400V PRESTOTIG 400 no incluye la antorcha de soldadura (6,3 x 32mm).
- Página 12 Ranurado carro portacilindros. PRESTOTIG 400 no incluye el portaantorchas con el Mantenga la bombona donde no sufra daños ni altas temperaturas. Aléjela de los cable necesario para ranurar, pero puede adquirirse por separado.
- Página 13 Transporte y elevación Mantenimiento ADVERTENCIA ADVERTENCIA La caída de un equipo puede ocasionar Para reparaciones, modificaciones o mantenimiento, se lesiones personales y daños en la unidad. recomienda ponerse en contacto con el Centro de Servicio Técnico más cercano o con Lincoln Electric. Las reparaciones modificaciones realizadas...
- Página 14 Sujeta a cambio. Esta información es precisa según nuestro leal saber y entender en el momento de la impresión. Visite www.saf-fro.com para consultar información más actualizada. Español Español...
- Página 15 RAEE (WEEE) 07/06 ¡No tire nunca aparatos eléctricos a la basura doméstica! De conformidad con la Directiva Europea 2012/19/EC relativa a los Residuos de Equipos Eléctricos y Electrónicos (RAEE) y a su transposición a la legislación nacional, los equipos eléctricos que hayan alcanzado el final de su vida útil se eliminarán por separado y se llevarán a un punto de reciclaje.
- Página 16 Accesorios ANTORCHAS TIG PREMIUM AIRE PROTIG IIIS 10 RL W000382715-2 W000382716-2 PROTIG IIIS 20 RL W000382717-2 W000382718-2 PROTIG IIIS 30 RL W000382719-2 W000382720-2 PROTIG IIIS 40 RL W000382721-2 W000382722-2 PROTIG NGS 10 EB W000278394-2 W000278395-2 PROTIG NGS 20 EB W000278396-2 W000278397-2 PROTIG NGS 30 EB W000278398-2...
- Página 17 Diagrama de conexiones Español Español...
- Página 18 Diagrama de dimensiones Español Español...
