Opzione Scheda Relè - Fronius Selectiva Plus D Manual De Instrucciones

Opzione scheda La scheda relè serve per l'analisi
relè -
-
I conduttori di analisi possono essere collegati ad es. con un PLC o un sistema pilota del
processo.
Gli attacchi dei conduttori di analisi corrispondono ai contatti di scambio a potenziale
zero con vertice comune. È possibile trasmettere le seguenti informazioni:
-
-
-
-
Collegamento dei conduttori alla scheda relè
1.
2.
3.
4.
5.
6.

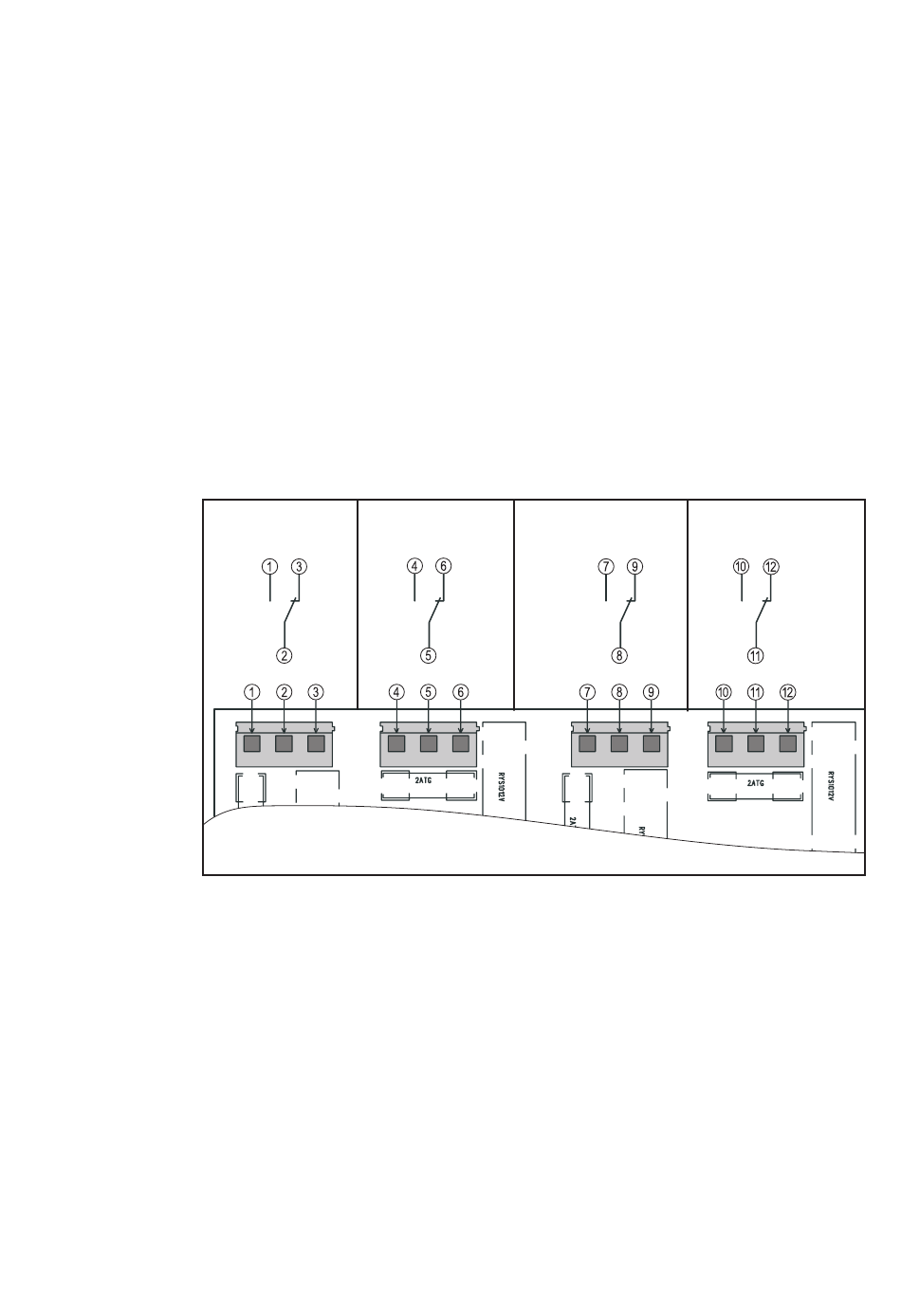

Fig.11 Scheda relè: collegamento dei conduttori di analisi
delle informazioni importanti circa la condizione di funzionamento del caricabatteria
dello stato di carica della batteria collegata
Carica della batteria in corso / non funzionante
Batteria carica all'80%
Batteria completamente carica
Il caricabatteria funziona correttamente / il caricabatteria visualizza un messaggio di
errore (Error)
Scollegare il caricabatteria dalla rete elettrica
Collegare la batteria ai morsetti
Smontare la copertura dell'alloggiamento
Sulla scheda relè, collegare i conduttori di analisi agli attacchi da (1) a (12)
Nella parte anteriore dell'alloggiamento (lato del cavo di rete), posizionare il condut-
tore di analisi attraverso l'innesto premontato (PG 11)
Montare la copertura dell'alloggiamento
Messaggio d'errore Batteria carica al
max.: 250 V CA/CC, 2 A / cavo
Batteria carica
100% all'80%
12
Carica in corso
