Elementos de manejo y conexiones

Elementos de
manejo y conexi-
ones

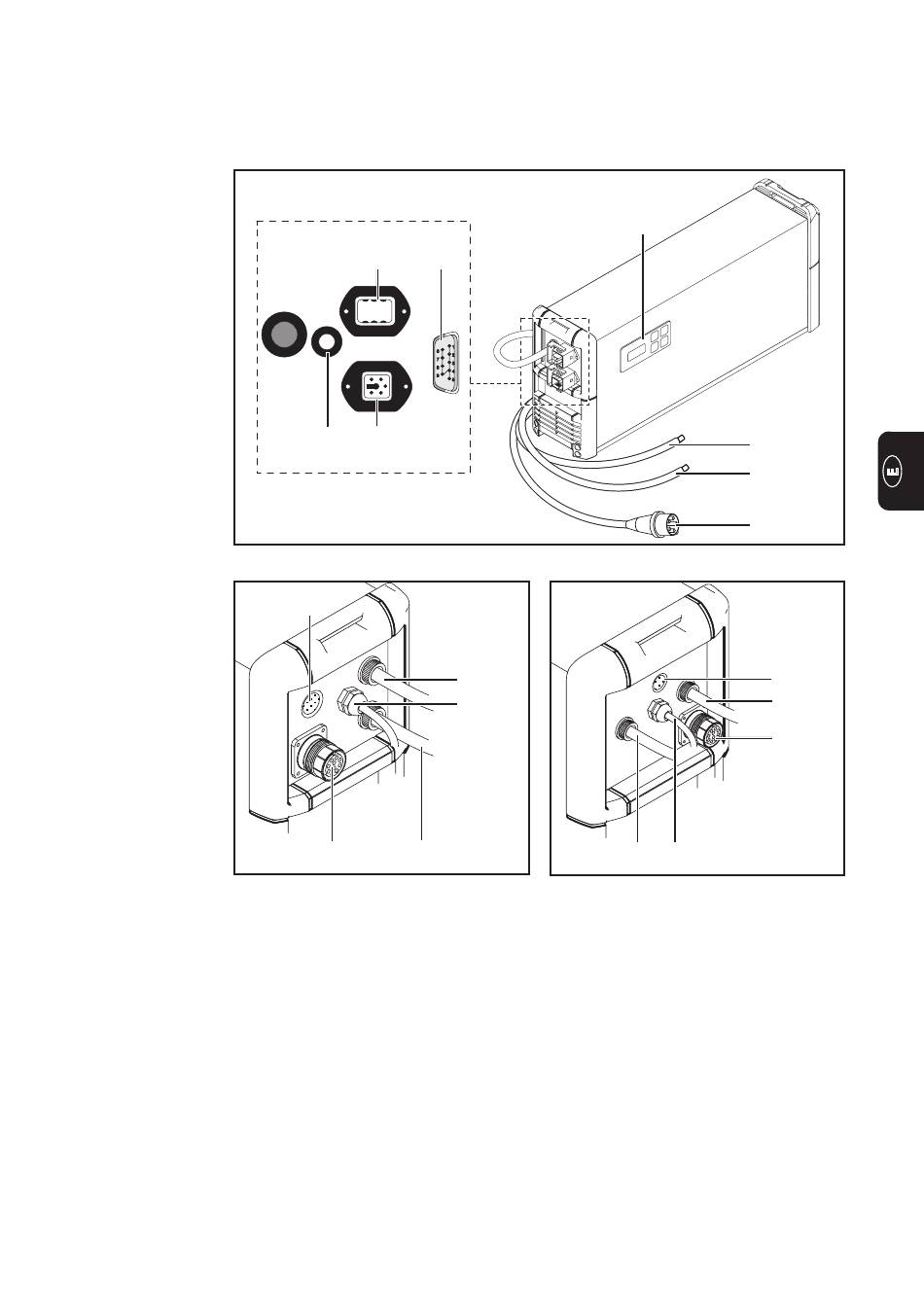

Ilustr. 1 Panel de control y conexiones en el lado frontal
Ilustr. 2 Lado posterior del aparato variante 1
(1) Cable de red / clavija para la red
(2) Cable de carga (-)
(3) Cable de carga (+)
(4) Panel multifuncional con pantalla integrada y teclado de lámina
(5) Opción interfaz de serie RS 232
(6) Opción carga con control de temperatura
(7) Opción bomba externa de recirculación de electrolito - clavija X6 / X7
(8) Opción Aquamatic / final de carga
(9) Opción parada externa
(10) Clavija para el zócalo de conexión LocalNet estandarizado para la opción indicación
(11) Opción recirculación interna de electrolito: salida de aire a presión
(12) Opción recirculación interna de electrolito: aspiración de aire con filtro de aire
(13) Opción tarjeta de relés: paso de los cables de control
X7
(6) (7) (9) (5)
(13) (7) (8)
X6
(12)
(10) (3)
a distancia
(2)
(11)
(2)
Ilustr. 3 Lado posterior del aparato variante 2
3
(4)
(3)
(2)
(1)
(12)
(3)
(10)
(11)
