Funcionamiento




Acoplamiento en paralelo (acoplamiento doble y superior)

En el acoplamiento en paralelo, se acoplan dos o más inversores para crear una única salida de CA común.
Todos los inversores comparten una entrada común (fuente de CA) y realizan cargas en una conexión de

salida común. El inversor maestro proporciona la salida principal. Los esclavos se conectan a la misma salida
y prestan asistencia al maestro.
Las salidas de los esclavos son controladas directamente por el maestro y no pueden operar

independientemente.
Los inversores esclavos pueden cambiar al modo Power Save (Ahorro) cuando no están siendo utilizados. El

maestro activará esclavos individuales basándose en la demanda de la carga. Esto reduce el consumo de
energía en reposo y mejora la eficiencia del sistema.
Pueden instalarse hasta diez inversores en una disposición en paralelo.

7 kVA
230 Vca

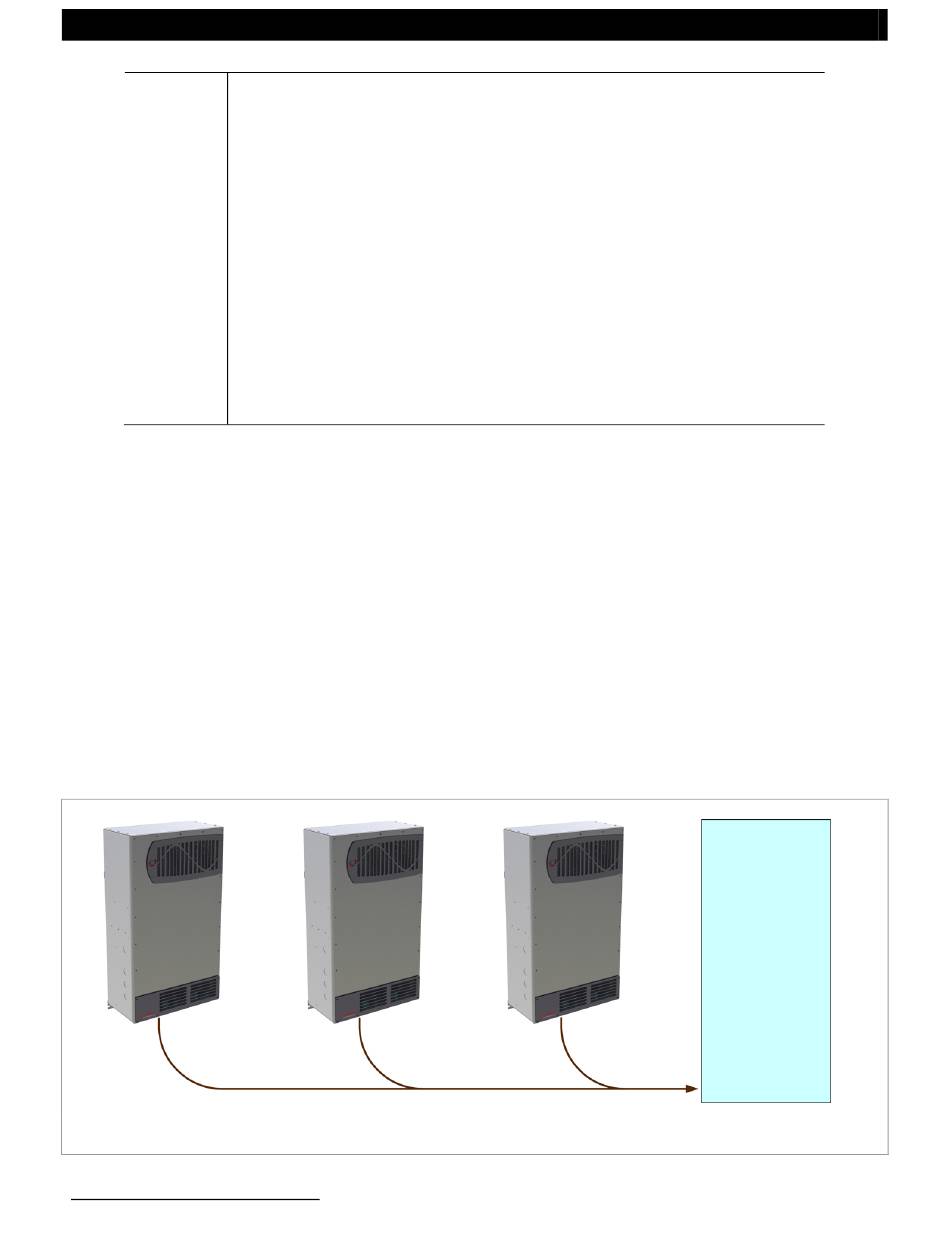

Figura 8 Ejemplo de disposición de acoplamiento en paralelo (tres inversores)
2 Aquí se indican las designaciones de los puertos de los inversores no coincidentes.
40
Todos los inversores Radian acoplados deben tener la misma revisión del
firmware. Si hay inversores acoplados con distintas revisiones del firmware,
las unidades con una revisión distinta de la del maestro no funcionarán.
MATE3 mostrará el siguiente mensaje:
An inverter firmware mismatch has been detected. Inverters X, Y, Z
(Se ha detectado una inconsistencia de firmware. Los inversores X, Y, Z se han
deshabilitado). Visite www.outbackpower.com para consultar el firmware actual del
inversor.
Si se instalan varios inversores sin acoplarlos (o acoplándolos de manera
incorrecta), se producirán errores similares y la consiguiente desconexión.
Aunque el acoplamiento permite una mayor capacidad, las cargas, el
cableado y los dispositivos de protección de sobrecorriente deben tener el
tamaño adecuado. Es posible que sean necesarias terminaciones o barras
de conexión adicionales. Una sobrecarga puede provocar la apertura de los
disyuntores o el apagado de los inversores.
7 kVA
230 Vca
2 are disabled.
21 kVA
230 Vca
7 kVA
230 Vca
