Funcionamiento

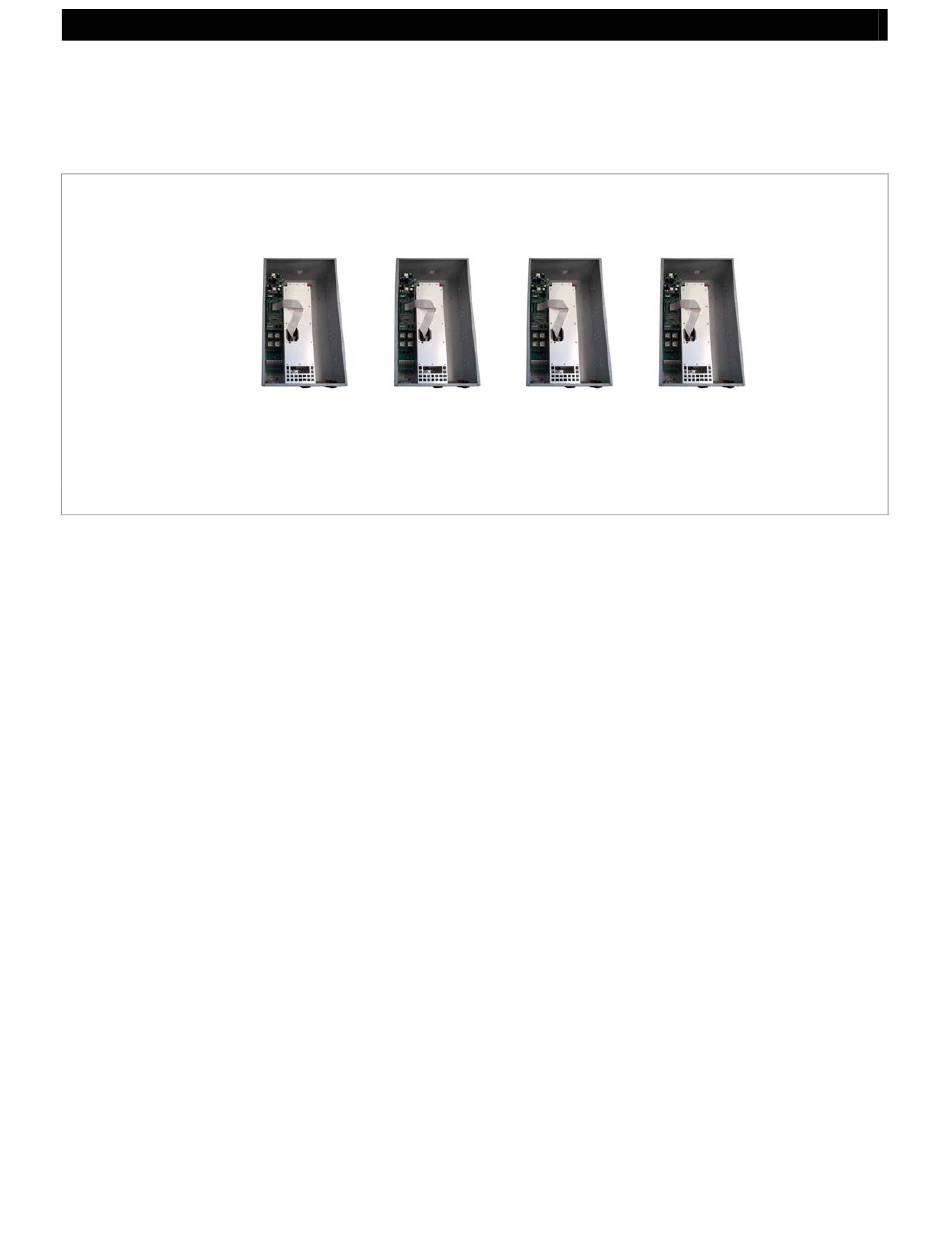

En la Figura 12 se muestra un sistema de cuatro inversores GS3548E (el maestro y tres esclavos) en un
sistema paralelo con una barra de carga común. Las etiquetas de arriba indican la clasificación de cada
unidad. Las anotaciones de abajo muestran cómo se activan las unidades en secuencia a medida que
se aplican cargas de aproximadamente 2,5 kW.
Nivel de ahorro
Carga mínima
Carga mínima
Aprox. 2,5 kW (12 Aca)
Aprox. 2,5 kW (12 Aca)
Aprox. 5 kW (24 Aca)
Aprox. 5 kW (24 Aca)
Aprox. de 7 kW a 8 kW (36 Aca)
Aprox. de 7 kW a 8 kW (36 Aca)
Figura 12
La última línea indica que hay cargas presentes en el sistema de entre aproximadamente 7 y 8 kW que
hacen que los cuatro inversores se activen.
Notas adicionales para Radian GS7048E:
GS7048A tiene dos módulos. Los módulos se controlan individualmente. La función de ahorro de
energía activará los módulos de uno en uno, dejando otros 3,5 kW de energía disponibles para cada
aumento de la carga de aproximadamente 2,5 kW.
En la Figura 13 se muestra un sistema de cuatro inversores GS7048E (el maestro y tres esclavos) en un
sistema paralelo con una barra de carga común. Las etiquetas de arriba indican la clasificación de cada
unidad. Las anotaciones de abajo muestran cómo se activan las unidades en secuencia a medida que
se aplican cargas de aproximadamente 2,5 kW.
La primera línea muestra poca carga y solo está activado el primer módulo del maestro.
La segunda línea muestra que la carga comienza a ser aplicada. El segundo módulo del maestro se activa.
La tercera línea muestra la carga en aumento. El primer módulo del esclavo 1 se activa.
La cuarta línea muestra una carga todavía mayor. El esclavo 1 se activa completamente.
En general, se aplican unos 5 kW de cargas para activar completamente un inversor esclavo adicional.
En el ejemplo mostrado en la Figura 13, se ha aplicado una carga de 8 kW, lo que activa completamente el
primer esclavo.
En este ejemplo, serían necesarias cargas de entre aproximadamente 17 y 18 kW para encender todos los
inversores.
44
Maestro
Esclavo 1
Nivel de ahorro
esclavo
maestro
= 0
= 1
Encendido
Encendido
Apagado
Apagado
Encendido
Encendido
Encendido
Encendido
Encendido
Encendido
Encendido
Encendido
Encendido
Encendido
Encendido
Encendido
Prioridad de ahorro de energía en GS3548E
Esclavo 2
Esclavo 3
Nivel de ahorro
Nivel de ahorro
esclavo
esclavo
= 2
= 3
Apagado
Apagado
Apagado
Apagado
Apagado
Apagado
Apagado
Apagado
Encendido
Encendido
Apagado
Apagado
Encendido
Encendido
Encendido
Encendido
A
900-0145-02-01 Rev.
