Manuales relacionados para Vega VEGAPULS 6X
Resumen de contenidos para Vega VEGAPULS 6X

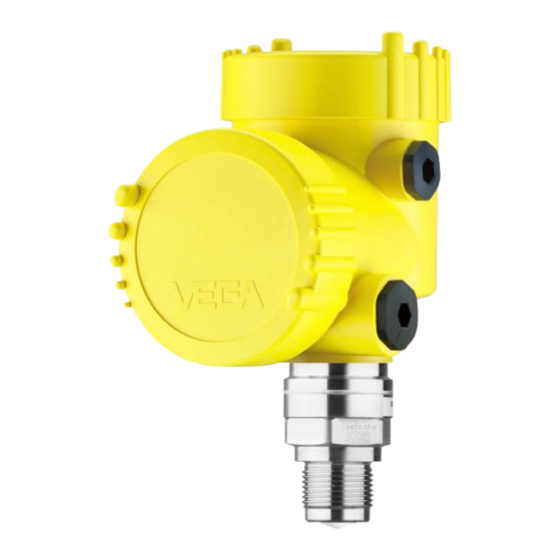

- Página 1 Guía rápida Sensor de radar para la medición continua de nivel de líquidos y sólidos a granel VEGAPULS 6X Protocolo Modbus y Levelmaster Document ID: 1015562...
- Página 2 Safety Manual que acompaña a los instrumentos con cualificación SIL. Puede en- contrarlos en nuestra página web. Manual de instrucciones VEGAPULS 6X - protocolo Modbus- y Levelmaster: ID de documento 1015559 Estado de redacción de la guía rápida: 2023-09-21 VEGAPULS 6X • Protocolo Modbus y Levelmaster...
- Página 3 Al realizar trabajos en y con el equipo hay que llevar siempre el equi- po de protección requerido. Uso previsto VEGAPULS 6X es un sensor para la medición continua de nivel Informaciones detalladas sobre el campo de aplicación se encuen- tran en el capítulo " Descripción del producto".
- Página 4 Cuidado: La operación del equipo sin haber seleccionado el modo de opera- ción adecuado representa una violación de las disposiciones de las autorizaciones radiotécnicas del país o de la región correspondiente. VEGAPULS 6X • Protocolo Modbus y Levelmaster...
- Página 5 Vaya a " www.vega.com" e introduzca el número de serie de su dispositivo en el campo de búsqueda. • Escanee el código QR en la placa de características. • Abra la VEGA Tools app e introduzca el número de serie en " Documentación". VEGAPULS 6X • Protocolo Modbus y Levelmaster...
- Página 6 Tipo de medio, aplicación, altura del depósito, entrada del ajuste y del modo de operación 100% 100% Comprobación del valor de medición Visualizar Salida Descarga a través de Apple App Store, Google Play Store, Baidu Store VEGAPULS 6X • Protocolo Modbus y Levelmaster...
- Página 7 > 200 mm (7.87") Fig. 2: Montaje del sensor en tapas de depósito redondas En este caso, se recomienda repetir la supresión de señal de interferencia posteriormente con existencia de incrustaciones. VEGAPULS 6X • Protocolo Modbus y Levelmaster...
- Página 8 Esto se aplica especialmente si se esperan incrustaciones en la pared del depósito. En este caso, se recomienda repetir la supresión de señal de interferencia posteriormente con existencia de incrustaciones. VEGAPULS 6X • Protocolo Modbus y Levelmaster...
- Página 9 8. Conectar el blindaje con el terminal interno de puesta a tierra, y el terminal externo de puesta a tierra con la conexión equipotencial. 9. Apretar la tuerca de compresión del prensaestopas. La junta tiene que abrazar el cable completamente VEGAPULS 6X • Protocolo Modbus y Levelmaster...
- Página 10 Compartimiento de cone- xiones MODBUS power supply off on Fig. 7: Compartimiento de conexiones Interface USB 2 Conmutador deslizante para resistencia de terminación integrada (20 Ω) Señal Modbus Alimentación de tensión Terminal Función Polaridad Alimentación de tensión Alimentación de tensión Señal Modbus D0 VEGAPULS 6X • Protocolo Modbus y Levelmaster...
- Página 11 Señal Modbus D1 Tierra funcional con instalación según CSA (Canadian Standards Associa- tion) Fase de conexión Después de la conexión del VEGAPULS 6X al sistema de bus, el equipo lleva a cabo primero una autocomprobación: • Comprobación interna de la electrónica •...
- Página 12 Parametrización 6.2.1 Bloquear/habilitar ajuste Bloquear/habilitar ajuste En este punto de menú es para proteger a los parámetros del sensor (no SIL) contra cambios accidentales o indeseados. VEGAPULS 6X • Protocolo Modbus y Levelmaster...
- Página 13 Para eso hay que verificar los parámetros relevantes para la seguridad antes del almacenaje en el equipo. Además, como protección contra operación accidental o no autorizada el equipo está bloqueado en modo de funcionamiento normal contra cualquier cambio de parámetros. VEGAPULS 6X • Protocolo Modbus y Levelmaster...
- Página 14 Después de la comprobación de funcionamiento se representan todos los parámetros relevantes para la seguridad modificados. Confirmar sucesivamente los valores modificados. Si la secuencia de parametrización descrita transcurre completa y correctamente, el instrumento está bloqueado y de esta forma en estado listo para trabajar. VEGAPULS 6X • Protocolo Modbus y Levelmaster...
- Página 15 (Ajuste mín./máx.). Durante el ajuste, introduzca la distancia de medición correspondien- te con el depósito lleno y vacío (véanse los siguientes ejemplos): VEGAPULS 6X • Protocolo Modbus y Levelmaster...
- Página 16 En caso de que se desconozcan estos valores, también es posible ajustar con distancias de, por ejemplo, el 10 % y el 90 %. Punto de partida para estos datos de distancia es siempre el plano de referencia, es decir, la superficie de la junta de la rosca o brida. VEGAPULS 6X • Protocolo Modbus y Levelmaster...
- Página 17 6.2.3 Reset Reset Con un reset, los ajustes de parámetros hechos por el usuario se restablecen a los ajustes de fábrica. Los valores se encuentran en el capítulo " Resumen del menú". VEGAPULS 6X • Protocolo Modbus y Levelmaster...
- Página 18 Saudí, Suiza, Serbia, Turquía, Ucrania, EE.UU. • Modo de operación 2: Brasil, Japón, Corea del Sur, Taiwán, Tailandia • Modo de operación 3: India, Malasia, Sudáfrica • Modo de operación 4: Rusia, Kazajstán Se conserva la memoria de eventos y de modificación de parámetros. VEGAPULS 6X • Protocolo Modbus y Levelmaster...
- Página 19 Dependiendo del modo de operación pueden cambiar propiedades técnicas de medición del equipo (ver el capítulo " Datos técnicos, variable de entrada"). Alimentación de tensión: La fuente de alimentación determina si el sensor funciona permanen- temente o sólo en respuesta a solicitudes específicas. VEGAPULS 6X • Protocolo Modbus y Levelmaster...
- Página 20 • Bluetooth 4.0 LE o superior Descargue la app VEGA Tools de " Apple App Store", de " Goo- gle Play Store" o de " Baidu Store" a su smartphone o tableta. Asegúrese de que la función Bluetooth del módulo de visualización y configuración esté activada. Para eso el interruptor de la parte inferior...
- Página 21 " Protección de la parametrización". Parametrización Entrar parámetros El menú de configuración del sensor está subdividido en dos seccio- nes, que están dispuestas juntas o la una sobre la otra dependiendo de la herramienta de configuración. • Área de navegación • Visualización de puntos de menú El punto de menú seleccionado puede identificarse por el cambio de color. VEGAPULS 6X • Protocolo Modbus y Levelmaster...
- Página 22 Fig. 13: Ejemplo de una vista de aplicación - puesta en marcha - valores de medición Introduzca los parámetros deseados y confirmar mediante el teclado o campo de edición. De esta forma las entradas están activas en el sensor. Cierre la aplicación para terminar la conexión VEGAPULS 6X • Protocolo Modbus y Levelmaster...
- Página 23 Brida con antena de lente Antena de trompeta de plástico, rosca con sistema de antena integrado, brida con sistema de antena encapsulado Brida con antena de lente VEGAPULS 6X • Protocolo Modbus y Levelmaster...
- Página 24 Modo de operación 4: Rusia Alimentación de ten- Alimentación de energía permanente Alimentación de sión energía permanente Alimentación de energía no permanente Copiar ajustes del Leer del sensor, guardar en el sensor equipo VEGAPULS 6X • Protocolo Modbus y Levelmaster...
- Página 25 Ajuste de fábrica Parámetros espe- Véase el resumen del menú individual al final del capítulo " Resumen del menú" del ma- ciales nual de instrucciones. Reset Opción de menú Parámetro Selección Ajuste de fábrica Reset Reset Restablecer a los ajustes de fábrica, rei- niciar VEGAPULS 6X • Protocolo Modbus y Levelmaster...
- Página 26 Ʋ Hilo con terminal 0,2 … 1,5 mm² (AWG 24 … 16) Alimentación de tensión Tensión de servicio 8 … 30 V DC Consumo de energía máx 520 mW Protección contra polarización inversa Integrada VEGAPULS 6X • Protocolo Modbus y Levelmaster...
- Página 27 Notes VEGAPULS 6X • Protocolo Modbus y Levelmaster...
- Página 28 Reservado el derecho de modificación © VEGA Grieshaber KG, Schiltach/Germany 2023 VEGA Grieshaber KG Am Hohenstein 113 Teléfono +49 7836 50-0 77761 Schiltach E-Mail: info.de@vega.com...
