4. Conecte todos los cables externos necesarios a la solución.
Nota: Utilice fuerza adicional para conectar los cables QSFP a la solución.
5. Revise el LED de alimentación en cada nodo para asegurarse de que cambie entre el parpadeo rápido y
el parpadeo lento para indicar que todos los nodos están listos para el encendido.
Sustitución de módulo de memoria
Utilice los siguientes procedimientos para quitar e instalar un módulo de memoria.
Extracción de un módulo de memoria
Utilice esta información para extraer un módulo de memoria.
Acerca de esta tarea
Atención:
• Lea "Directrices de instalación" en la página 35
la página 37 para asegurarse de trabajar con seguridad.
• Apague la bandeja DWC correspondiente en la que se va a realizar la tarea.
• Desconecte los cables de alimentación y todos los cables externos del alojamiento.
• Utilice la fuerza adicional para desconectar los cables QSFP si están conectados a la solución.
• Asegúrese de extraer o instalar el módulo de memoria 20 segundos después de desconectar los cables
de alimentación del sistema. Esto permite que el sistema se descargue completamente de electricidad y
que sea seguro manipular el módulo de memoria.
• Los módulos de memoria son sensibles a la descarga estática y requieren una manipulación especial.
Además de las directrices estándar para
estática" en la página
– Siempre use una muñequera antiestática al quitar o instalar los módulos de memoria. También se
pueden utilizar guantes antiestática.
– Nunca sostenga dos o más módulos de memoria juntos, de forma que entren en contacto. No apile los
módulos de memoria directamente uno encima de otro para el almacenamiento.
– Nunca toque los contactos dorados de los conectores de los módulos de memoria ni permita que
estos contactos toquen la parte exterior del alojamiento de los conectores de los módulos de memoria.
– Maneje con cuidado los módulos de memoria: nunca doble, tuerza ni deje caer un módulo de memoria.

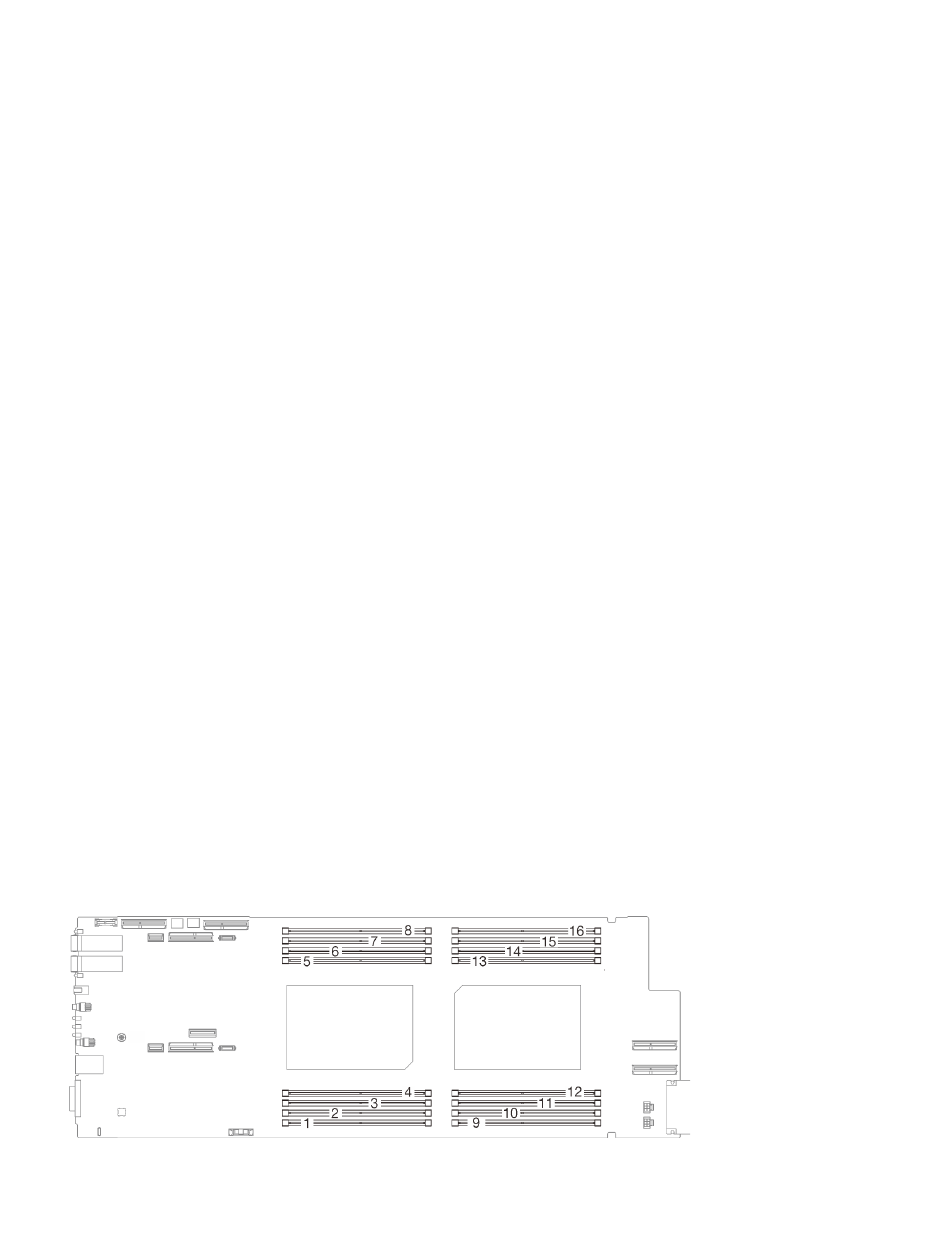

La siguiente ilustración muestra la ubicación de los conectores de módulo de memoria de la placa del
sistema.
Figura 149. Ubicación del conector del módulo de memoria
"Manipulación de dispositivos sensibles a la electricidad
38:
y "Lista de comprobación de inspección de seguridad" en
.
