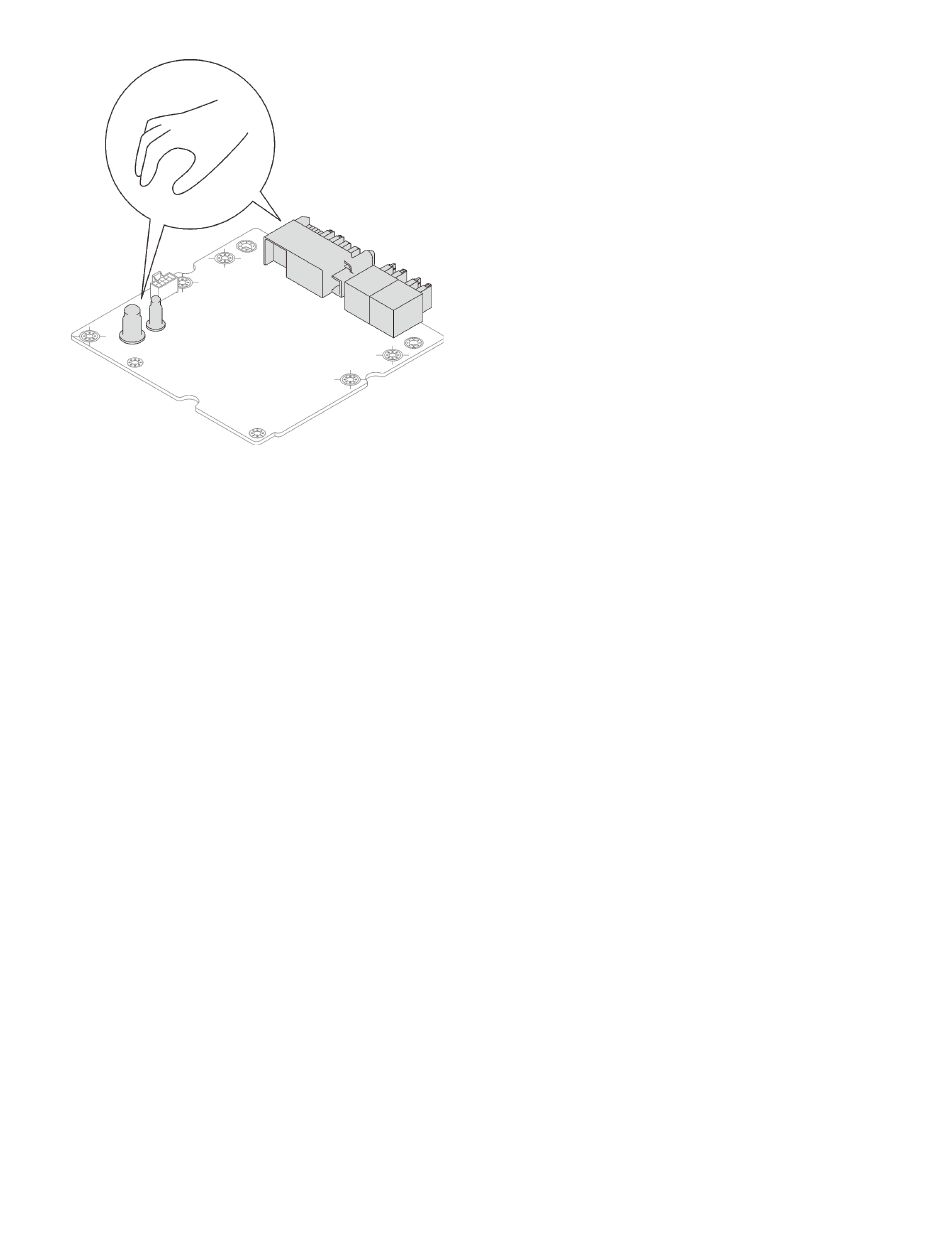

Figura 295. Puntos de contacto de la placa de distribución de alimentación de la GPU de SD650-I V3
Atención:
• Lea
"Directrices de instalación" en la página 35
la página 37
para asegurarse de trabajar con seguridad.
• Apague la bandeja DWC correspondiente en la que se va a realizar la tarea.
• Desconecte todos los cables externos del alojamiento.
• Utilice la fuerza adicional para desconectar los cables QSFP si están conectados a la solución.
• Para evitar dañar el bucle de agua, utilice siempre el transportador del bucle agua al quitar, instalar o
doblar el bucle de agua.
Observe el procedimiento
Un video de este procedimiento está disponible en YouTube:
PLYV5R7hVcs-C9w6DvLacDr31reqL-VjAo
Procedimiento
Paso 1. Prepárese para esta tarea.
a.
Quite la bandeja del alojamiento. Consulte
en la página
b.
Quite la cubierta de bandeja. Consulte
c.
Quite las llaves cruzadas. Consulte
d.
Desconecte los cables de la bandeja. Para los cables de alimentación, presione el pestillo en
los conectores de los cables. Consulte
página
293.
Paso 2. Quite los siguientes tornillos para soltar la conexión rápida.
• Dos tornillos Torx T10 para soltar la conexión rápida.
• Cuatro tornillos Torx T10 en la parte posterior del nodo.
276
Guía del usuario de la bandeja ThinkSystem SD650-I V3 Neptune DWC
.
48.
"Quitar las llaves cruzadas" en la página
y
"Lista de comprobación de inspección de seguridad" en
https://www.youtube.com/playlist?list=
"Extracción de una bandeja DWC del alojamiento"
"Quitar la cubierta de la bandeja" en la página
"Disposición de los cables del nodo de la GPU" en la
51.
53.
