e.
Repita el paso 3 hasta que los tornillos estén completamente ajustados.
f.
Asegúrese de que la altura de cada tornillo sea de 11,5±0,3 milímetros (0,45± 0,01
pulgadas) y que esté completamente comprimido. Si no es así, repita los pasos de instalación
de la placa de frío del OAM de la GPU.

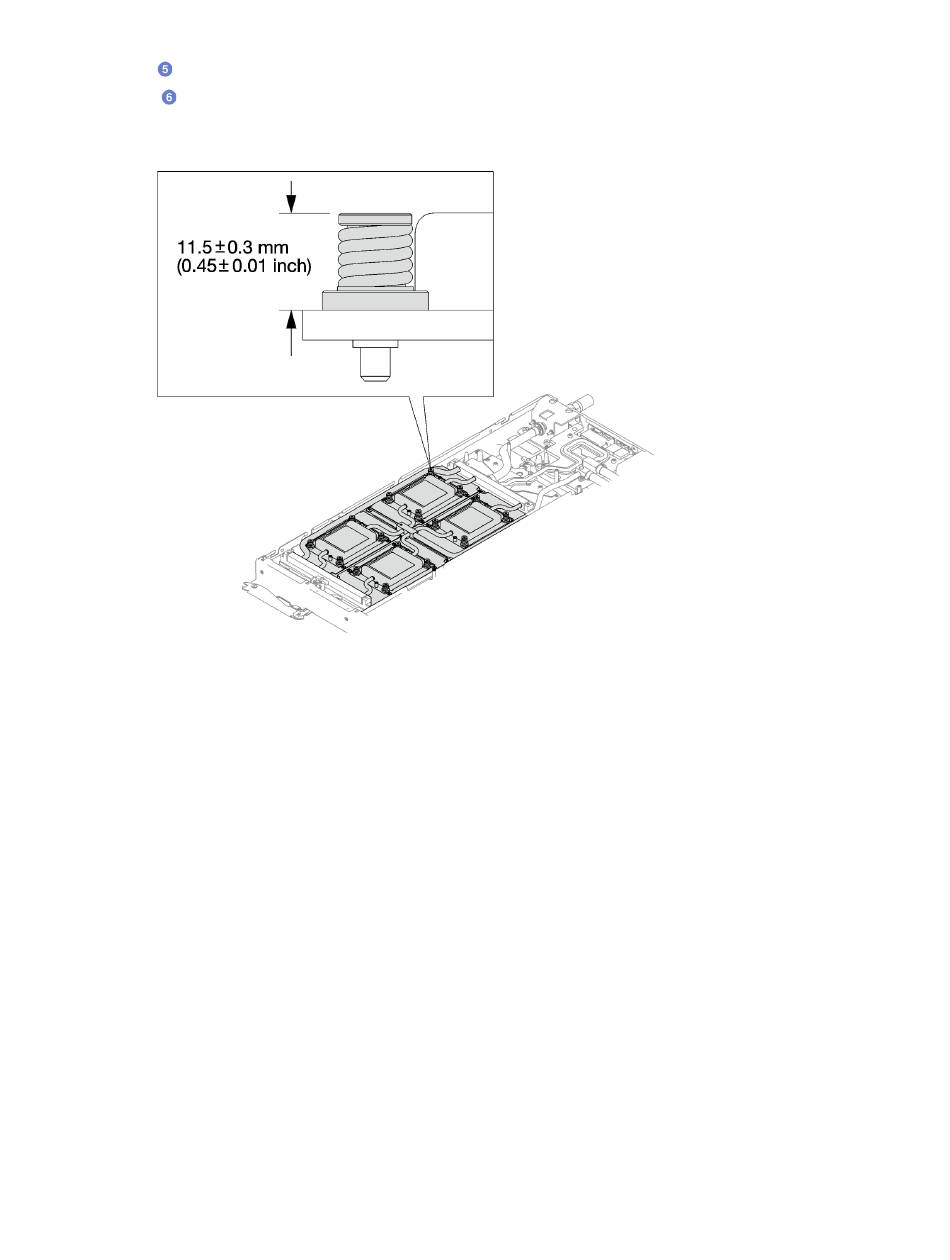

Figura 294. Altura del tornillo de la placa de frío del OAM de la GPU correctamente instalado
Después de finalizar
1. Conecte y disponga los cables en la bandeja. Consulte
en la página
293.
2. Instale las llaves cruzadas. Consulte
3. Instale la cubierta de la bandeja. Consulte
4. Instale la bandeja en el alojamiento. Consulte
página
49.
5. Conecte todos los cables externos necesarios a la solución.
Nota: Utilice fuerza adicional para conectar los cables QSFP a la solución.
6. Revise el LED de alimentación en cada nodo para asegurarse de que cambie entre el parpadeo rápido y
el parpadeo lento para indicar que todos los nodos están listos para el encendido.
7. Después de instalar la CBB, es necesario actualizar el firmware de la placa base del transportador
(incluido en el firmware de XCC) y el firmware del retemporizador. Puede encontrar el firmware más
reciente en
https://datacentersupport.lenovo.com/products/servers/thinksystem/sd650iv3/7d7l/downloads/
.
driver-list/
• Actualice el firmware del retemporizador a través de la GUI web de XCC o LXCE OneCLI con el
siguiente comando, donde FW_FILE_NAME es el nombre de archivo del firmware del retemporizador.
OneCli update flash --forceid FW_FILE_NAME --checkdevice --dir /flash/ --output /flash/result
274
Guía del usuario de la bandeja ThinkSystem SD650-I V3 Neptune DWC
"Disposición de los cables del nodo de la GPU"
"Instalar las llaves cruzadas" en la página
"Instalar la cubierta de la bandeja" en la página
"Instalación de una bandeja DWC en el alojamiento" en la
55.
52.
