Cherubini BLUE WAVE RX Serie Manual De Instrucciones

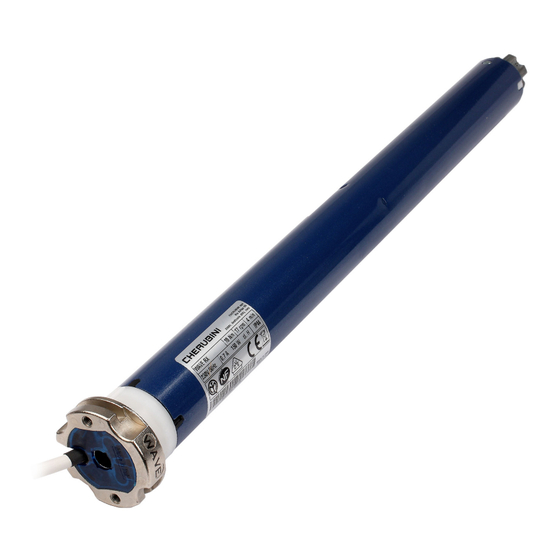

Motor tubular para toldo con fin de carrera electrónico
Ocultar thumbs Ver también para BLUE WAVE RX Serie:

Publicidad

Idiomas disponibles
  • MX

Idiomas disponibles

Enlaces rápidos

MOTORE TUBOLARE CON fINECORSA
I
ELETTRONICO pER TENdE dA SOLE
TUBULAR MOTOR WITH ELECTRONIC
GB
LIMIT SWITCH fOR AWNINGS
MARKISEN - ROHRMOTOR MIT
D
ELEKTRONISCHER ENdLAGENEINSTELLUNG
MOTEUR TUBULAIRE pOUR STORES
F
AVEC CONTACT dE fINS dE COURSE
ÉLECTRONIQUES
MOTOR TUBULAR pARA TOLdO CON
E
fIN dE CARRERA ELECTRÓNICO
BLUE WAVE RX
Serie - Series - Baureihe - Série - Serie
ISTRUZIONI - INSTRUCTIONS - EINSTELLANLEITUNGEN
INSTRUCTIONS - INSTRUCCIONES
