1.3

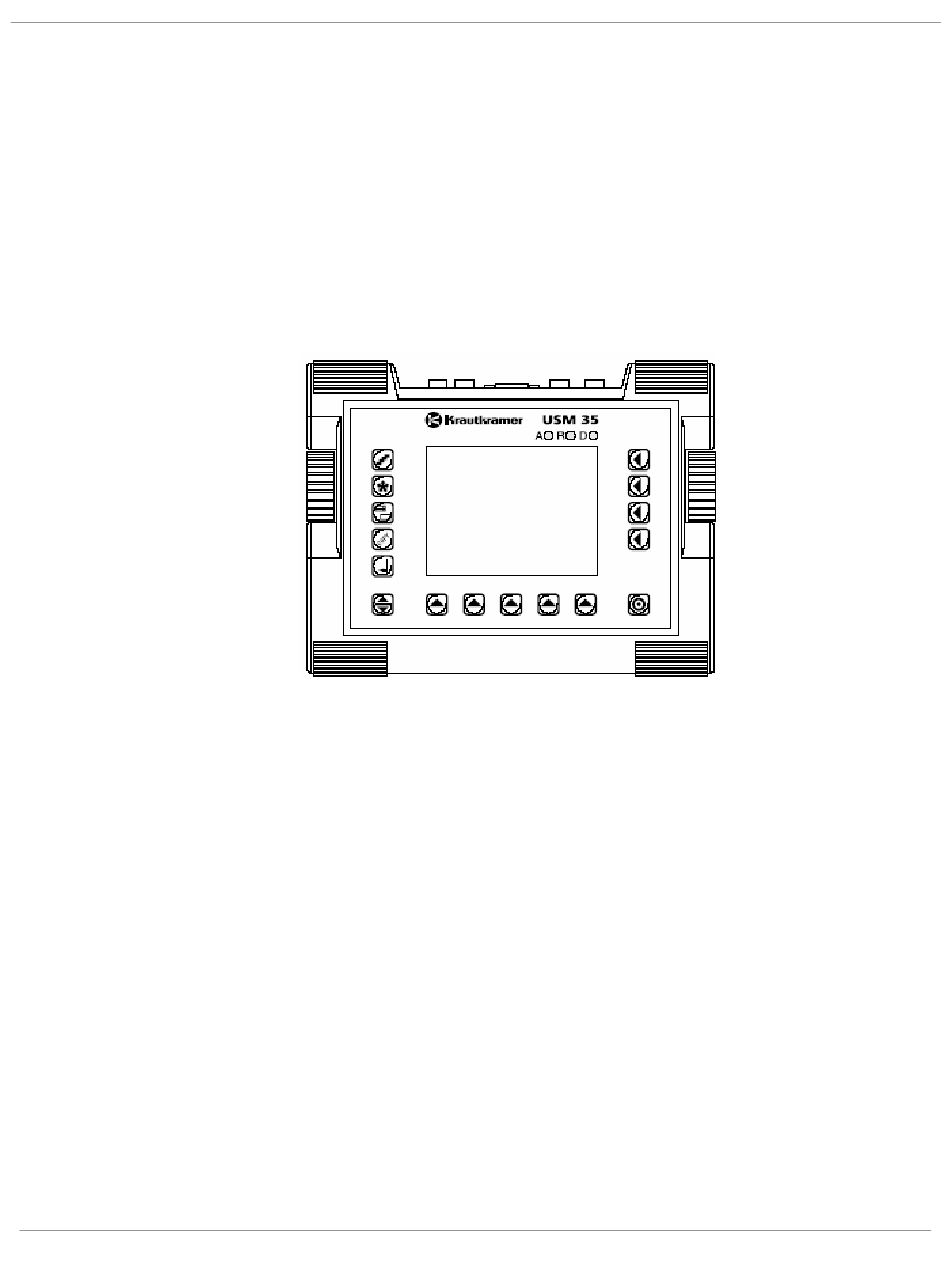

La familia del USM 35X
El USM 35X es un detector de fallas ultrasónico ligero y compacto especialmente adecuado
para:
•
localizar y evaluar defectos de materiales,
•
medir espesores de pared,
•
guardar y documentar resultados de las inspecciones.
Con su rango de frecuencias de 0.5 a 20 MHz y un rango máximo de calibración de 10 metros
(en acero), el USM 35X está diseñado para ser usado en piezas o componentes grandes y en
mediciones de alta resolución.
Las diferentes versiones del instrumento
El USM 35X está disponible en diferentes versiones las cuales están diseñadas para
diferentes aplicaciones:
•
USM 35X
Versión estándar para aplicaciones universales de inspección ultrasónica
•
USM 35X DAC
Cuenta con la función de curvas DAC múltiples y la ganancia corregida contra el tiempo lo
que lo hacen cubrir un campo orientado a la evaluación de la amplitud de los ecos de
acuerdo con casi todos las especificaciones de inspección internacionales
•
USM 35X S
Cuenta con el modo de evaluación DGS además de las curvas DAC múltiples y la TCG
Las curvas DGS están almacenadas para todos los transductores de elemento sencillo y
de banda angosta; la evaluación de la amplitud se lleva a cabo en dB arriba de la curva
DAC o en el tamaño equivalente del reflector.
•
Opción del Almacenador de Datos
Esta opción está disponible para todas las versiones del USM 35X y es usada para el
registro y documentación de las lecturas de espesor.
Departamento Técnico – Llog, s.a. de c.v.
Manual de Operación USM 35
Página 14
