HP DesignJet T950 Serie Instrucciones De Montaje

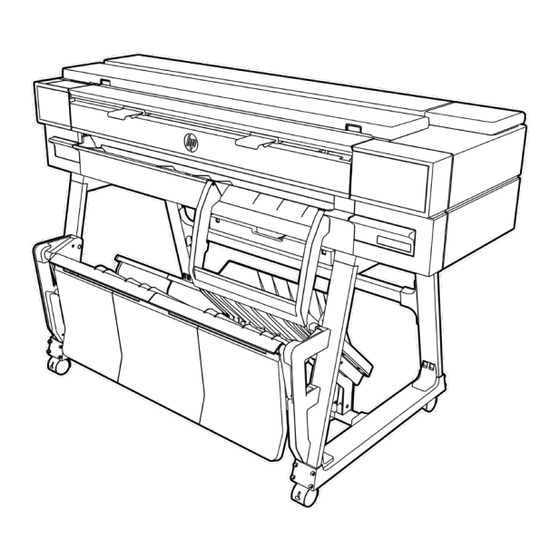

Instrucciones de montaje de la impresora
HP DesignJet de la serie T950
Algunas tareas se deben realizar entre tres
personas.
El tiempo de montaje de la impresora es de 90
90'
minutos, aproximadamente.
Herramientas requeridas:
Destornillador T25 (incluido)
1 llave Torx T20 (incluida)
Edition 1
© Copyright 2023 HP Development Company, L.P.
Large Format Division
Camí de Can Graells 1-21
08174 · Sant Cugat del Vallès
Barcelona · Spain
All rights reserved
Printed in XXX
Lea atentamente estas instrucciones.
Estas instrucciones de montaje explican
cómo se monta la impresora. Observe que los
iconos utilizados en este documento también
se encuentran en el embalaje de la cortadora.
Los iconos le ayudan a localizar las piezas
necesarias en cada fase del montaje. Como
también se incluyen tornillos de repuesto,
después de montar la impresora pueden
quedar algunos sin utilizar.
Asegúrese de seguir las instrucciones de instalación del software.
Nota: El cable LAN no está incluido.
Importante: El cabezal de impresión está preinstalado.
Nota: Algunas bolsas de piezas en la caja tienen una etiqueta que muestra una letra y el número de pieza. No retire la bolsa de cada pieza antes de llegar al paso de
montaje correspondiente.
1
Área de trabajo del producto Antes de
empezar a desembalar, piense dónde va a
colocar el producto montado. Debe dejar algo
de espacio libre en todos los lados de la caja
del producto. Las distancias recomendadas
se muestran en la ilustración.
Para montar el producto, necesitará al menos
un espacio libre en el suelo de 3 x 3 m (118 x
118 pulgadas).
Para garantizar un área de funcionamiento accesible
para el uso de la impresora, se recomienda dejar un
espacio libre mínimo de 760 mm (30 pulgadas) por 1220
mm (48 pulgadas) con un nivel uniforme alrededor de los
lados de la impresora.
El reflejo de la luz (deslumbramiento) podría afectar a la
legibilidad del panel de control. Para mejorar la visibilidad,
seleccione el tema más adecuado (oscuro-claro) en el
panel de control.
48 in
Contenido de la caja:
• Folleto con instrucciones de montaje
• Impresora
• Organizador de hojas HP DesignJet
Piezas del soporte:
• Conector transversal inferior izquierdo (A)
• Conector transversal inferior derecho (A)
• Pata frontal izquierda (B)
• Pata trasera derecha (D)
• Pata trasera izquierda (D)
• Pata frontal derecha (C)
• Tubo transversal inferior (E)
• Soportes (F)
• Tubo transversal trasero (G)
• Travesaño superior (H)
• Adaptadores de soporte de apiladora (I)
• Adaptador de apiladora izquierda (J)
• Adaptador de apiladora derecha (K)
• Bandeja de apiladora (L)
• Organizador de hojas (M)
• Bloqueo lateral (N)
• Marco en forma de U (O)
Varios:
• Destornillador y tornillos
• Cartuchos de tinta
• Cable de alimentación eléctrica
• Llave Torx T20
• 2 tornillos T20 para marco en forma de U
• Cubierta del cable
• Bloqueadores de realimentación ×2 (solo T950 MFP)
