AJUSTE DEL ÁNGULO DE LA POTENCIA
El alcance del manillar se puede ajustar aflojando el tornillo de la potencia
regulable y girándola hacia delante o hacia atrás hasta la posición
deseada.
Utiliza una punta hexagonal de 5 mm para aflojar el tornillo de ajuste
„
de la potencia (A).
„ Coloca la potencia en la posición preferida y fíjala apretando a mano el
tornillo de ajuste de la potencia.
„ Mueve suavemente el manillar hacia delante y hacia atrás para
garantizar una alineación y un asiento correctos de los dientes de la
potencia y los dientes de la tuerca de la potencia (B).
„ Cuando esté correctamente asentada, el conjunto de la potencia
quedará al ras y sin huecos.
Utiliza una llave dinamométrica y una punta hexagonal de 5 mm para
„
apretar el tornillo de ajuste de la potencia (A) según la especificación.
1
Nm Nm
in-lbf in-lbf
4

AJUSTE DEL MANILLAR Y LOS CONTROLES

Con el manillar en la ubicación deseada, ajusta su posición y la de los
„
elementos de control, incluyendo manetas de freno, MasterMind TCD,
puños, espejo, mando remoto y timbre. Esto puede hacerse aflojando
y girando el manillar en la potencia o ajustando los componentes
individualmente.
19
A
3
2
„ Antes de ajustar la posición de los controles del manillar, asegúrate
de leer y comprender la información relativa al ajuste del espejo
retrovisor; consulta el apartado 6.4. Espejo del manillar de este
manual.
„ Utiliza una punta hexagonal de 4 mm para aflojar los tornillos de la
placa frontal (A) de la potencia.
Coloca el manillar en la posición deseada.
„

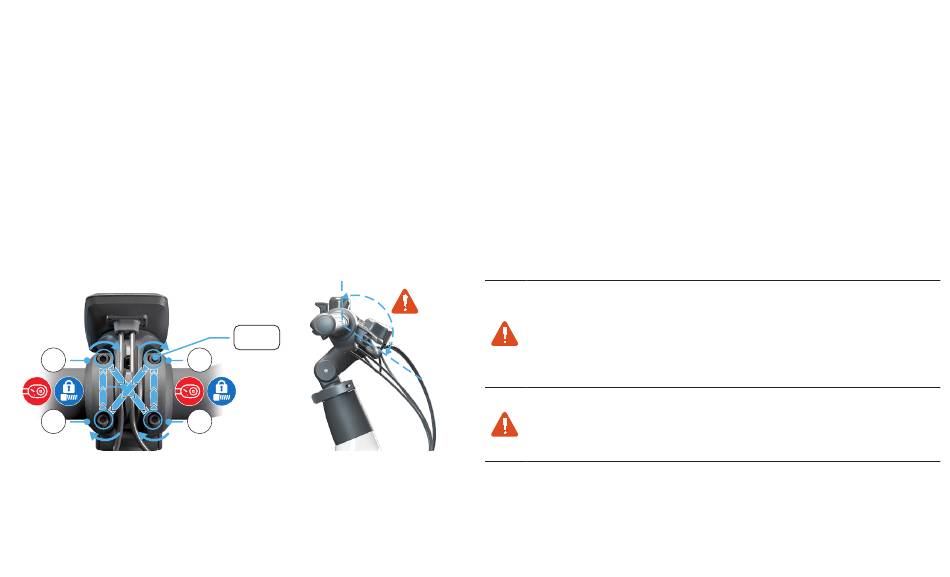

„ Siguiendo el patrón indicado, utiliza una llave dinamométrica y una
punta hexagonal de 4 mm para apretar cada uno de los tornillos de la
placa frontal aproximadamente media vuelta; luego, repite el patrón
cruzado hasta apretarlos todos según la especificación.
„ Utiliza una punta hexagonal de 3 mm para aflojar el soporte de la
pantalla MasterMind TCD y ajustar la posición de la pantalla. Aprieta a
mano el tornillo para fijar la pantalla en su sitio.
Ajusta los controles del manillar en la posición preferida una vez fijado
„
el manillar.
¡ADVERTENCIA! Al ajustar el ángulo de la potencia, los
dientes de la tuerca de la potencia deben alinearse y encajar
correctamente en los dientes de la potencia. De lo contrario,
la potencia podría aflojarse. Para que los dientes encajen
completamente, balancea suavemente el manillar antes de
apretar el tornillo de ajuste de la potencia.
¡ADVERTENCIA! Una vez que el manillar esté en la posición
deseada, asegúrate de que haya suficiente holgura en los
distintos cables para que el manillar se pueda mover libremente
sin limitar el control de la dirección de la bicicleta.
