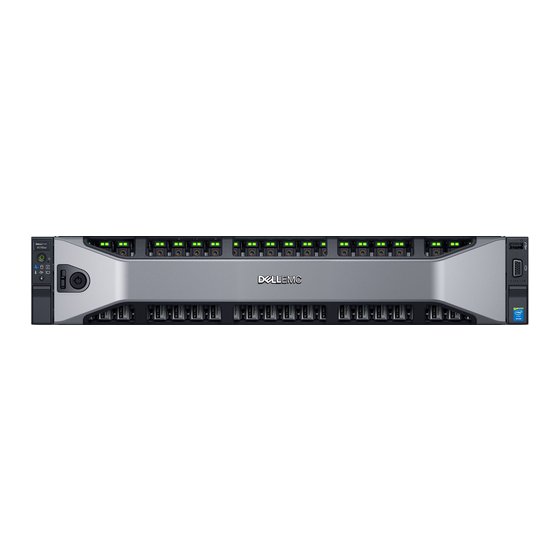

- Página 1 Dell XC Core XC4000z Manual de instalación y servicio March 2024...
- Página 2 Una ADVERTENCIA indica la posibilidad de daños en la propiedad, de lesiones personales e incluso de muerte. © 2024 Dell Inc. o sus filiales. Todos los derechos reservados. Dell Technologies, Dell y otras marcas comerciales son marcas comerciales de Dell Inc. o de...
- Página 3 Tabla de contenido Capítulo 1: Acerca de este documento....................5 Capítulo 2: Configuraciones y características del sistema Dell XC Core XC4000z......... 6 Configuraciones del sistema: vista frontal de XC Core XC4000z...................6 Configuraciones del sistema: vista posterior de XC Core XC4000z................7 Códigos indicadores de la fuente de alimentación......................8 Localización del código de servicio rápido y la etiqueta de servicio................
- Página 4 Capítulo 6: Recepción de soporte automatizado con Gateway de conexión segura (SCG).....31 Capítulo 7: Recursos de documentación..................32 Tabla de contenido...
- Página 5 Acerca de este documento En este documento, se proporcionan una visión general del sistema, información sobre la instalación y el reemplazo de componentes, herramientas de diagnóstico y las reglas que se deben seguir durante la instalación de ciertos componentes. Acerca de este documento...
- Página 6 Fuente de alimentación 1 Indica la PSU 1. Fuente de alimentación 2 Indica la PSU 2. Etiqueta de información La etiqueta de información es un panel de etiquetas deslizable que contiene una dirección MAC y EST. Configuraciones y características del sistema Dell XC Core XC4000z...
- Página 7 Etiqueta de información La etiqueta de información es un panel de etiquetas deslizable que contiene una dirección MAC y EST. Configuraciones del sistema: vista posterior de XC Core XC4000z Ilustración 3. Vista posterior del sistema Configuraciones y características del sistema Dell XC Core XC4000z...
- Página 8 (EPP). No se pueden combinar PSU de generaciones anteriores de servidores PowerEdge, incluso si las PSU tienen la misma potencia nominal. La combinación con ese tipo de Configuraciones y características del sistema Dell XC Core XC4000z...
- Página 9 La etiqueta de información se encuentra en la parte posterior del sistema e incluye información del sistema, como la dirección MAC de iDRAC y la etiqueta de servicio rápido. Ilustración 5. Ubicación de la etiqueta de servicio del sistema 1. Etiqueta de información (vista inferior) Configuraciones y características del sistema Dell XC Core XC4000z...
- Página 10 La minietiqueta de servicio empresarial (MEST) se encuentra en el sistema e incluye la etiqueta de servicio (ST), el código de servicio rápido (Exp Svc Code) y la fecha de fabricación (Mfg. Date). Dell Technologies utiliza el Exp Svc Code para enrutar llamadas de soporte al personal correspondiente.
- Página 11 Matriz de compatibilidad del rack y dimensionamiento de rieles Para obtener información específica sobre las soluciones de rieles compatibles con el sistema, consulte la Matriz de compatibilidad del rack y dimensionamiento de rieles de sistemas Dell Enterprise, que está disponible en https://i.dell.com/sites/csdocuments/ Business_solutions_engineering-Docs_Documents/en/rail-rack-matrix.pdf.
- Página 12 Configuración mínima para POST Los componentes que se enumeran a continuación son la configuración mínima para POST: ● Un sled XC4510c o XC4520c ● Un módulo de memoria (DIMM) en el conector A1 del sled ● Una unidad de fuente de alimentación Configuración mínima para POST...
- Página 13 Los daños causados por reparaciones no autorizadas por Dell no están cubiertos por la garantía. Lea y siga las instrucciones de seguridad que se envían con el producto.
- Página 14 Antes de trabajar en el interior de su equipo Requisitos previos Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. Pasos 1. Si procede, instale el sistema en el rack. 2. Vuelva a conectar los periféricos, conecte el sistema a la toma de corriente y encienda el sistema. Después de trabajar en el interior del sistema Requisitos previos Siga las reglas de seguridad que se enumeran en...
- Página 15 NOTA: Los números de la imagen no muestran los pasos exactos. Los números sirven para la representación de la secuencia. Ilustración 9. Extracción del bisel frontal Instalación del bisel frontal Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad.
- Página 16 Ilustración 10. Instalación del bisel frontal Filtro del bisel PRECAUCIÓN: Restablezca la vida útil del filtro de aire solo cuando se instale un nuevo filtro de bisel. El restablecimiento activa una única velocidad máxima del ventilador a fin de determinar una nueva base para la presión del flujo de aire en el modo de detección activa.
- Página 17 Ilustración 12. Extracción e instalación del filtro del bisel NOTA: Para mantener un estado óptimo del sistema, Dell Technologies recomienda comprobar y cambiar el filtro cada tres meses. Los filtros se pueden pedir desde Dell. 3. Alinee ambos pestillos de la rejilla en las ranuras de pestillo del bisel y empuje hasta que la rejilla encaje en su lugar.
- Página 18 Ilustración 13. Instalación de la rejilla en el bisel Modo de detección activa El modo de detección activa funciona de la siguiente manera: NOTA: Este modo requiere un filtro de bisel activo. Una configuración no compatible indica que la base del filtro no es soportada y genera un registro de errores BEZL0006.
- Página 19 Panel lateral Extracción del panel lateral Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Quite el bisel frontal, si corresponde. Pasos 1. Empuje el pestillo de resorte para desenganchar el panel lateral del chasis. 2.
- Página 20 NOTA: Presione y gire el tornillo del botón de seguridad para bloquearlo cuando el pestillo del asa del panel lateral encaje con el soporte de montaje u otro XC4000z. Ilustración 15. Instalación del panel lateral Chasis XC4000z Reglas para la instalación de sleds NOTA: Asegúrese de instalar un sled de relleno en todas las ranuras vacías.
- Página 21 Ilustración 16. Extracción de la cubierta posterior Instalación de un sled de relleno Requisitos previos Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. Pasos 1. Alinee el sled de relleno con el compartimiento del chasis. 2. Inserte y empuje el sled de relleno hasta que encaje en su lugar. Ilustración 17.
- Página 22 Extracción de un sled Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Quite el bisel frontal, si corresponde. Pasos 1. Tire de la palanca azul del sled para soltar el asa del sled. 2.
- Página 23 Ilustración 19. Extracción de un sled de 2U de XC4000z Instalación de un sled. Requisitos previos Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. Pasos 1. Tire de la palanca azul del sled para liberar el asa del sled. 2.
- Página 24 Ilustración 20. Instalación de un sled de 1U en XC4000z Ilustración 21. Instalación de un sled de 2U en XC4000z Siguientes pasos 1. Instale el bisel frontal. 2. Siga el procedimiento que se describe en Después de trabajar en el interior del sistema.
- Página 25 Cubierta posterior Extracción de la cubierta posterior Requisitos previos Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. Pasos 1. Con un destornillador Torx n.° 8, quite los tornillos que fijan la cubierta posterior al chasis. 2. Tire de la cubierta posterior para desengancharla del chasis. Ilustración 22.
- Página 26 Ilustración 23. Instalación de la cubierta posterior Ensamblaje del módulo de alimentación Extracción del ensamblaje del módulo de alimentación Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. Quite la cubierta posterior. 3. Quite los sleds. 4.
- Página 27 Ilustración 24. Extracción del ensamblaje del módulo de alimentación Instalación del ensamblaje del módulo de alimentación Requisitos previos Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. Pasos 1. Alinee e inserte la bandeja de alimentación junto con el ensamblaje del módulo de alimentación (PDB) en el chasis. 2.
- Página 28 Unidad de fuente de alimentación NOTA: Cuando reemplace la PSU de intercambio en caliente, después del próximo arranque del servidor, la nueva PSU se actualiza automáticamente al mismo firmware y la misma configuración que la reemplazada. Para actualizar a la versión más reciente del firmware y cambiar la configuración, consulte la Guía del usuario de Lifecycle Controller en .
- Página 29 Pasos Deslice la PSU en la bahía de PSU hasta que el pestillo de liberación encaje en su lugar. Ilustración 27. Instalación de una fuente de alimentación de flujo de aire inverso (RAF) Siguientes pasos 1. Conecte el cable de alimentación a la PSU y enchufe el cable a una toma de corriente. PRECAUCIÓN: Cuando conecte el cable de alimentación a la PSU, fíjelo con la correa.
- Página 30 Dell proporciona opciones de servicio y soporte en línea y por teléfono. Si no tiene una conexión a Internet activa, puede encontrar la información de contacto de Dell en la factura de compra, el albarán de entrega, el recibo o el catálogo de productos de Dell. La disponibilidad de los servicios varía según el país o la región y el producto, y es posible que algunos servicios no estén disponibles en su...
- Página 31 Dell. El soporte técnico de Dell utiliza esta información para solucionar el problema. ● Comunicación proactiva: Un agente de soporte técnico de Dell se comunica con usted acerca del caso de soporte y lo ayuda a resolver el problema.
- Página 32 Para ver el documento que aparece en la tabla de recursos de documentación, realice lo siguiente: ● En el sitio de soporte de Dell: 1. Haga clic en el vínculo de documentación que se proporciona en la columna Ubicación de la tabla.
- Página 33 Dell OpenManage). Para obtener información sobre la instalación y el uso de Dell Secure Connect Gateway, consulte la Guía del usuario empresarial de Dell Secure Connect Gateway. Para obtener más información sobre la administración de sistemas empresariales de programas para partners, consulte los documentos de administración de sistemas OpenManage...
