No.
Nombre del puerto
NO C
CONTROL
PAG
2.2.24 Serie NVR4216-I
La figura es sólo para referencia.
No.
Nombre del puerto
1
Puerto de red
2
SALIDA DE MICRÓFONO
Puerto de entrada de alarma
(1-4)
3
NO C
Función
Un grupo de salidas de activación NO. (Boton de encendido / apagado).
Salida de fuente de alimentación controlable.
Controla la salida del relé de alarma del botón on-off.
Controla el dispositivo de alarma con presencia o
ausencia de voltaje. También se puede utilizar como
entrada de alimentación para algunos dispositivos de
alarma, como detectores de alarma.
Puerto de salida de energía. Puede proporcionar
energía a algunos dispositivos periféricos como
cámaras y dispositivos de alarma. Asegúrese de que
la fuente de alimentación del dispositivo periférico
sea inferior a 1 A.

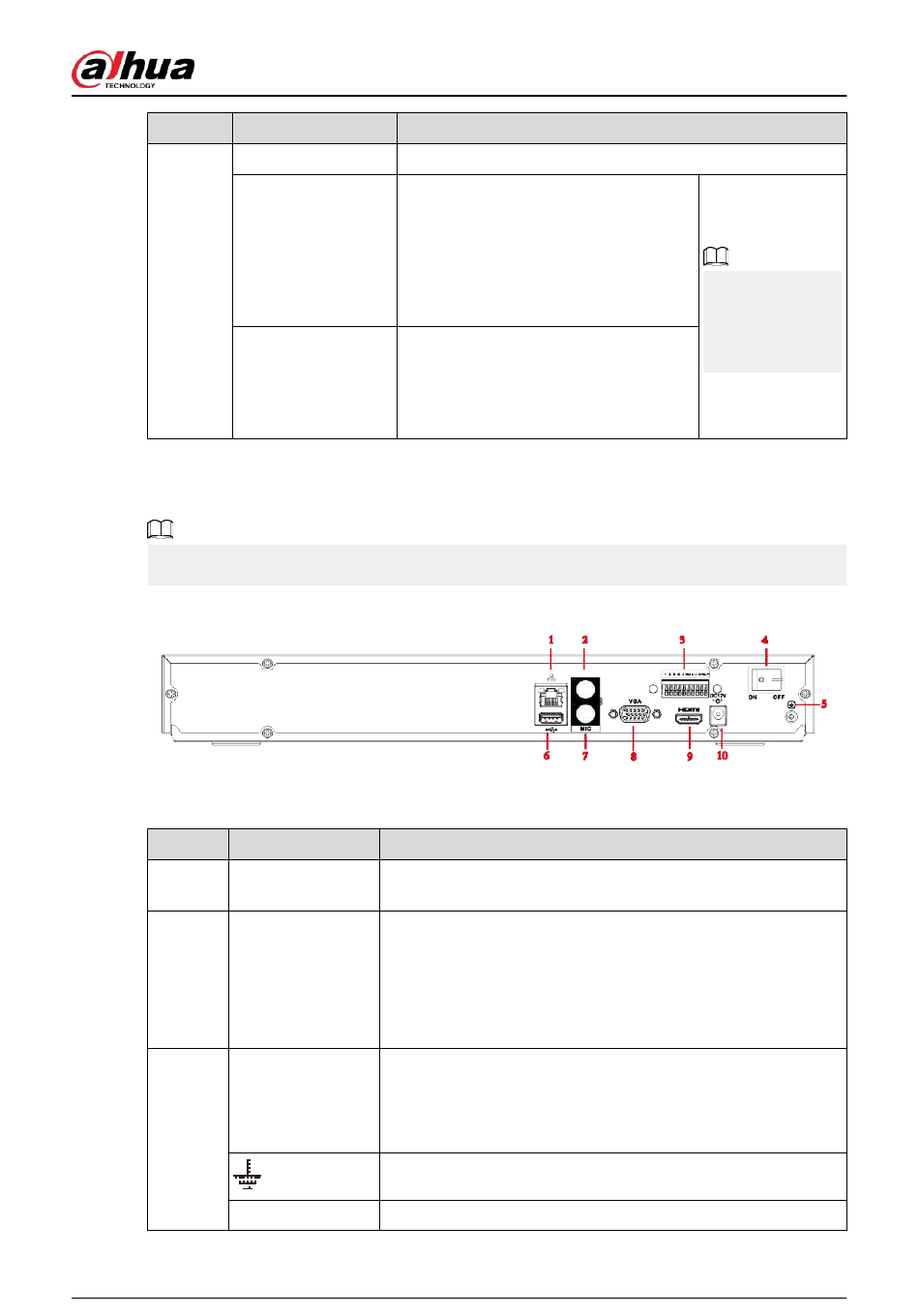

Figura 2-96 Panel trasero
Tabla 2-40 Puertos
Función
Puerto Ethernet autoadaptativo de 10/100/1000 Mbps. Conéctese al
cable de red.
Puerto de salida de audio. Es para enviar una señal de audio analógica a dispositivos como
una caja de sonido.
●
Salida de conversación bidireccional.
●
Salida de audio en monitor de vídeo de 1 ventana.
●
Salida de audio en reproducción de vídeo de 1 ventana.
●
Reciben señales de una fuente de alarma externa. La entrada de
alarma incluye dos tipos; NO (apertura normal) y NC (cierre normal).
●
Cuando su dispositivo de entrada de alarma esté usando alimentación externa,
asegúrese de que el dispositivo y el NVR tengan el mismo GND.
Tierra. Puerto de tierra de entrada de alarma.
Un grupo de salidas de activación NO. (Boton de encendido / apagado).
62
Manual de usuario
los dos puertos
servir como otro
grupo de alarma
puertos de salida.
