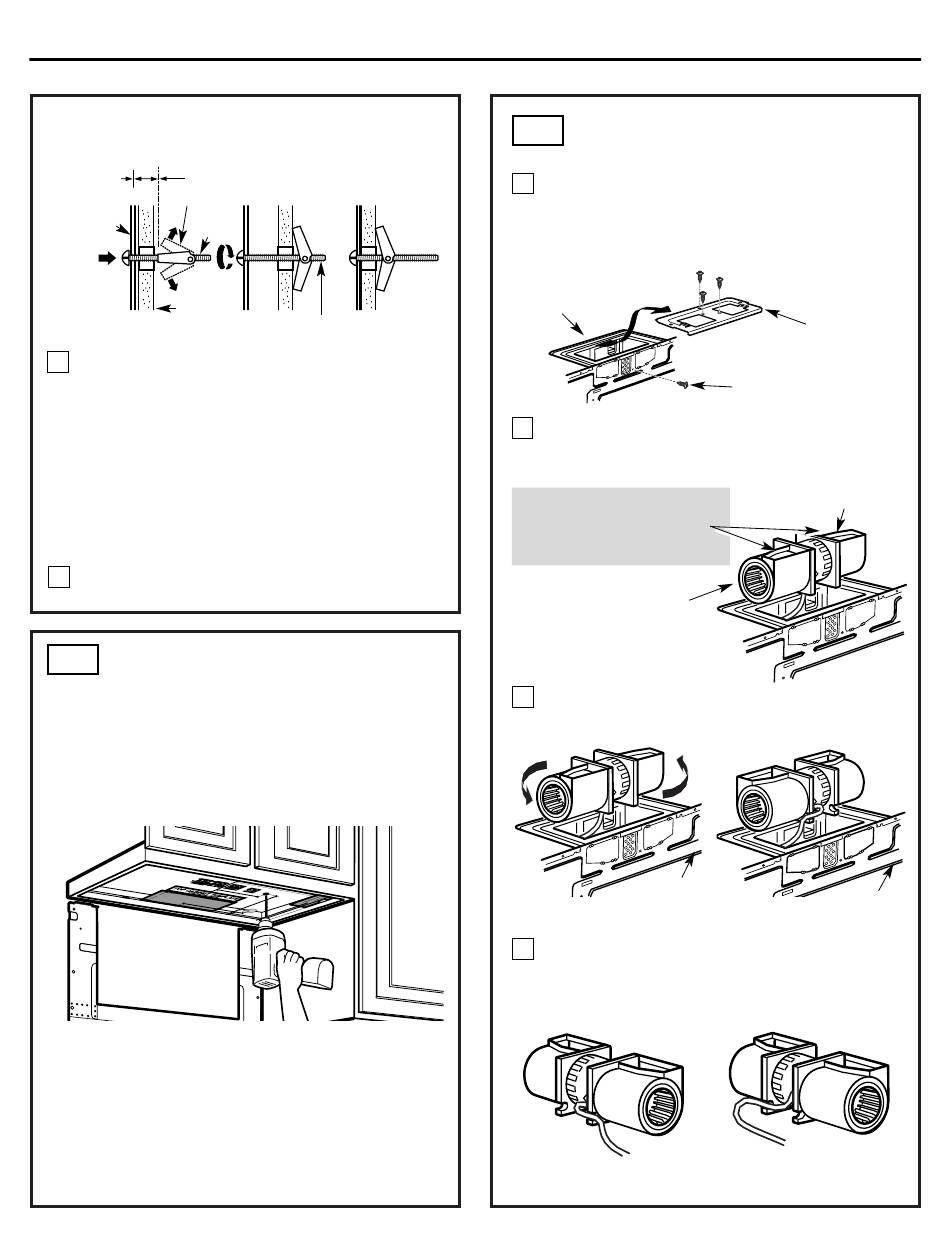

Para usar los tornillos basculantes:
Espaciadores para los basculantes
mayores que el ancho de la pared
Alas de mariposa
Plato de
Tornillo de
montaje
mariposa
Pared
Coloque el plato de montaje contra la pared e
3
inserte las alas de mariposa en los agujeros de
la pared para montar el plato.
NOTA: Antes de apretar los tornillos basculantes y el
tornillo de madera, cerciórese de que las orejillas en
el plato de montaje toquen el fondo del gabinete
cuando se empujen contra la pared y de que el plato
esté centrado apropiadamente debajo del gabinete.
PRECAUCIÓN: Tenga cuidado de evitar pellizcar
sus dedos entre la parte posterior del plato de
montaje y la pared.
Apriete todos los tornillos. Tire del plato en dirección
4
opuesta a la pared para ayudar a apretar los tornillos.
B3.
USE LA PLANTILLA DEL
GABINETE SUPERIOR PARA
PREPARAR EL GABINETE
SUPERIOR
Necesita perforar agujeros para los tornillos de apoyo
superiores y un agujero suficientemente grande para
que el cable eléctrico quepa.
•
Lea las instrucciones sobre la PLANTILLA DEL
GABINETE SUPERIOR.
•
Péguela debajo del gabinete superior.
•
Taladre los agujeros, siguiendo las instrucciones en
la PLANTILLA DEL GABINETE SUPERIOR.
PRECAUCIÓN: Use gafas de seguridad cuando
perfore los agujeros en el fondo del gabinete.
Instrucciones de instalación
Extremo del tornillo
B4.
CÓMO ADAPTAR EL CALEFACTOR
PARA EL ESCAPE EXTERIOR
1 Remueva y guarde los tornillos que sostienen el
plato del calefactor en el horno. Deslice el plato
del calefactor de abajo de su reborde de retención.
Remueva y guarde los tornillos que sostienen el
motor del calefactor en el horno.
Reborde de
retención
Cuidadosamente tire del calefactor. Los alambres
2
se extenderán lo suficiente como para permitirle
que usted ajuste la unidad del calefactor.
ANTES: LAS ABERTURAS DE
LA PALETA DEL VENTILADOR
ESTÁN ORIENTADAS
HACIA ARRIBA
Extremo A
Rote la unidad 180° en sentido contrario a las
3
agujas del reloj.
Antes de la rotación
Suavemente remueva los alambres de las ranuras.
4
Redirija los alambres a través de las ranuras en el
otro lado de la unidad del calefactor.
Antes de redirigirlos
Alambres dirigidos a través del
lado derecho
40
Plato
calefactor
Tornillo del motor
del calefactor
Extremo B
Parte posterior del horno
Después de
la rotación
Después de redirigirlos
Alambres dirigidos a través del
lado izquierdo
Parte posterior
del horno
