Dimensiones Y Pesos; Ventilador Estándar - Hitecsa Verne WPHA HE 091 Manual De Instalación, Funcionamiento Y Mantenimiento

WPHA / WPHBA
AUTÓNOMOS COMPACTOS HORIZONTALES – AGUA / AIRE
INSTALACIÓN

DIMENSIONES Y PESOS

Ventilador Estándar
Modelos 091 – 141

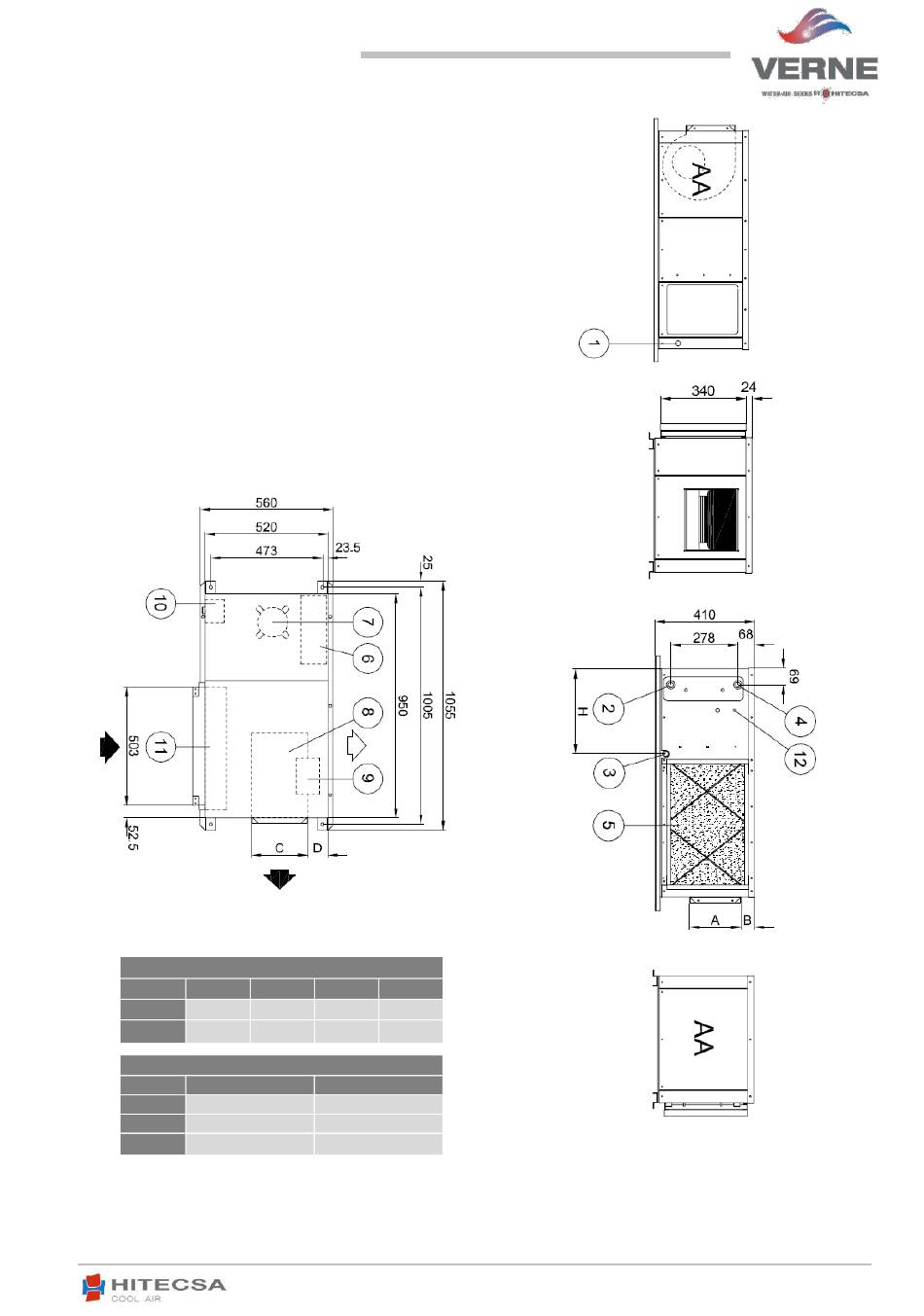

Detalles constructivos
1 Entrada conexiones eléctricas
2 Entrada agua
3 Drenaje exterior 3/4'' macho
4 Salida de agua
5 Filtro de aire
6 Maniobra eléctrica
7 Compresor
MODELO
091-121 131
141 213
MODELO
091
121
141
8 Turbina evaporadora
9 Motor turbina
10 Intercambiador exterior
11 Intercambiador interior
12 Conexión válvula presostática (opcional)
AA Panel de acceso
DIMENSIONES (mm)
A B C
108 232
56 238
PESO APROXIMADO (Kg)
Peso neto Peso embalado
60 75
62 77
65 80
D
86
86
11.17 Ref. 207599 Rev.104
17
