WPHA / WPHBA
AUTÓNOMOS COMPACTOS HORIZONTALES – AGUA / AIRE
INSTALACIÓN

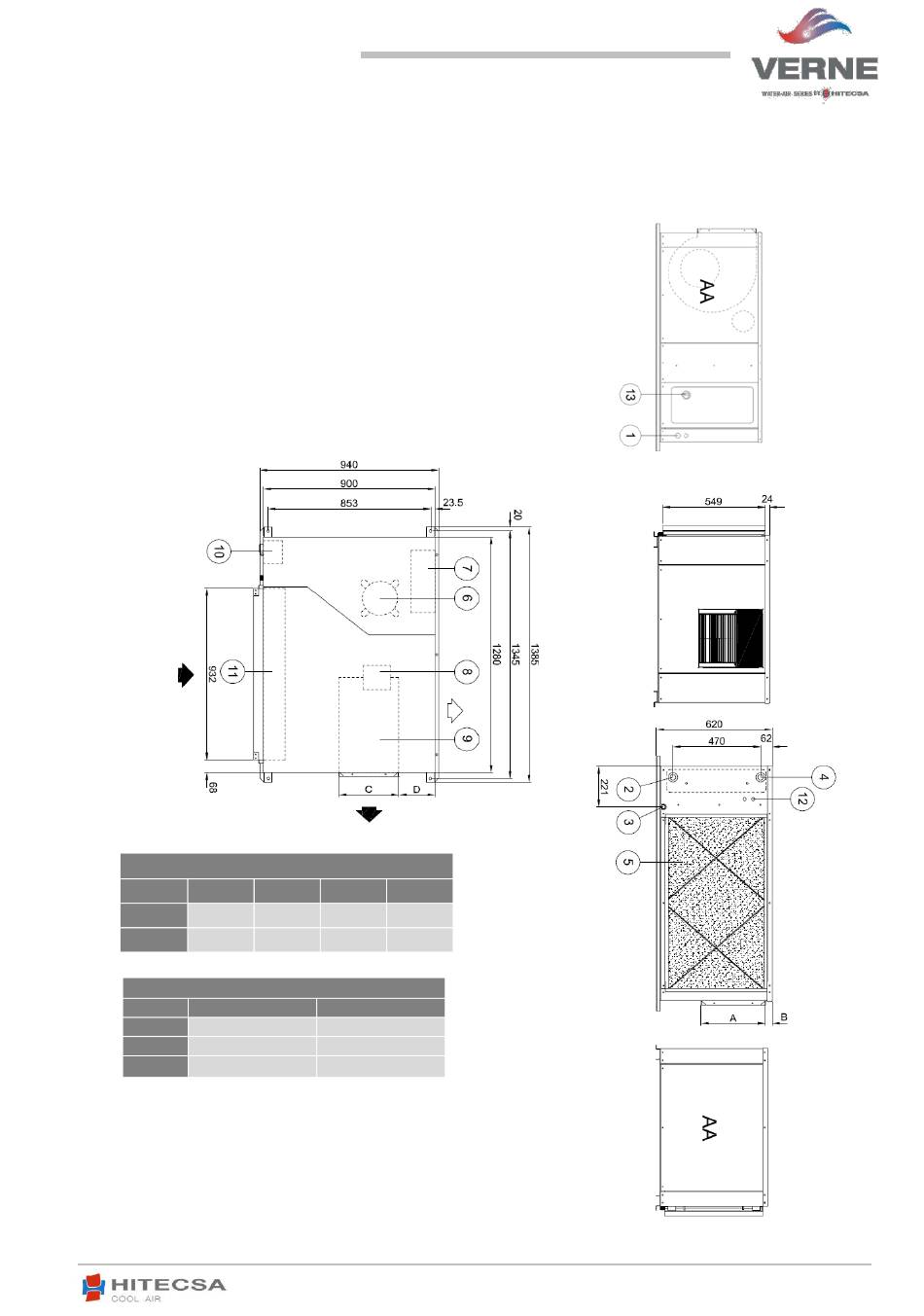

DIMENSIONES Y PESOS
Ventilador Estándar
Modelos 501 a 751
Detalles constructivos
1. Entrada conexiones eléctricas
2. Entrada de agua
3. Drenaje exterior 3/4'' macho
4. Salida de agua
5. Filtro de aire
6. Compresor
7. Maniobra eléctrica
MODELO
501-701
751
MODELO
501
701
751
8. Motor turbina
9. Turbina evaporadora
10. Intercambiador exterior
11. Intercambiador interior
12. Conexión válvula presostática (opcional)
13. Interruptor general
AA: Panel de acceso
DIMENSIONES (mm)
A B C
293 128 338
345 65 315
PESOS (Kg)
PESO NETO PESO EMBALADO
160 175
160 175
180 195
D
190
190
