WPHA / WPHBA
AUTÓNOMOS COMPACTOS HORIZONTALES – AGUA / AIRE
INSTALACIÓN

DRENAJE

Todos los drenajes se suministran mediante conexión 3/4"gas macho (MPT).
El diámetro de la línea de drenaje debe ser igual o más grande que diámetro de conexión de la unidad
dependiendo de longitud y configuración de edificio.
La línea de drenaje debe tener una inclinación mínima del 2% para garantizar una buena evacuación del agua
de condensación.

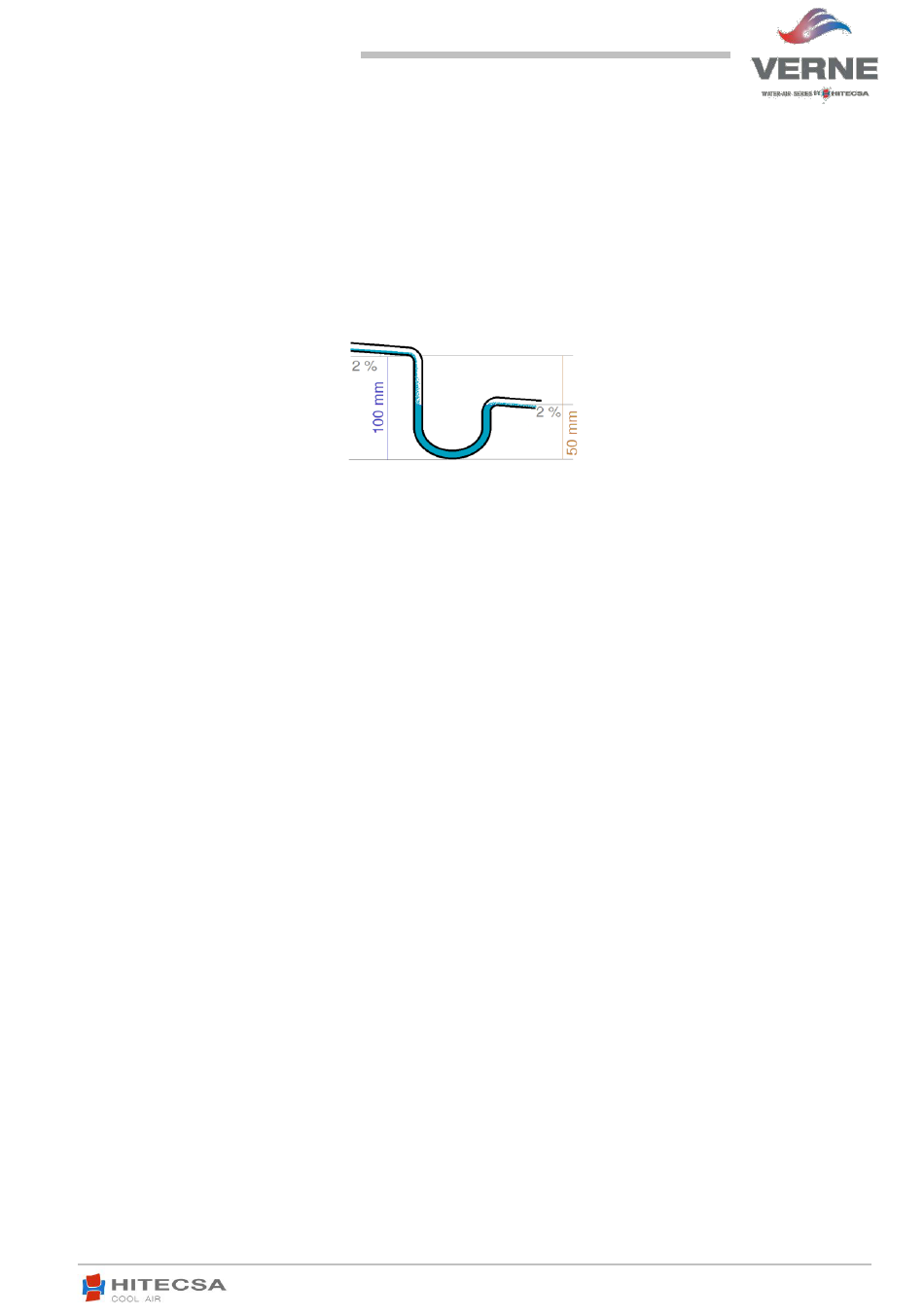

Es conveniente hacer un sifón de las dimensiones adecuadas (ver dibujo).
Si la temperatura de la línea de drenaje está por debajo de 0 grados es necesario poner aislamiento térmico o
cable calefactor eléctrico para prevenir la congelación y daños del tubo.

CONDUCTOS DE AIRE

Las dimensiones de los conductos se determinarán en función del caudal de aire y de la presión estática
disponible de la unidad.
Los conductos serán diseñados por personal técnico cualificado.
Utilizar conductos hechos con materiales no inflamables, que no emitan gases tóxicos en el caso de fuego. Es
recomendable utilizar conductos de chapa con aislamiento.
Para la conexión del conducto de aire con la unidad, utilizar una parte flexible y así evitar transmitir las
vibraciones y el ruido.
Medidas recomendadas SIFÖN
11.17 Ref. 207599 Rev.104
