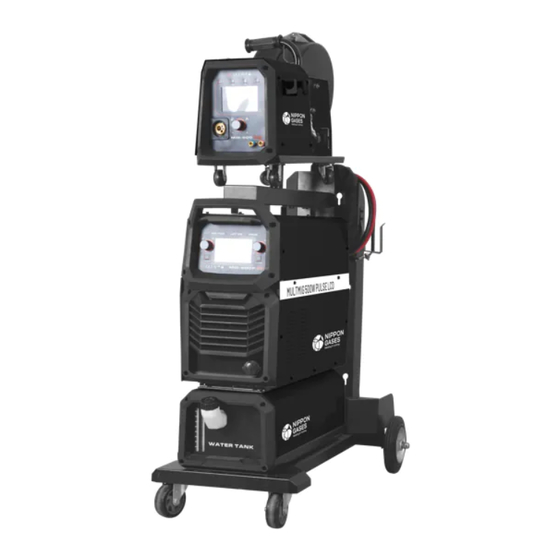

Resumen de contenidos para Nippon Gases MULTIMIG 500W LCD PULSE
Página 1
MICRO DC 161-201 VRD MULTIMIG 500W LCD PULSE 2725936 Nota: Es imprescindible leer estas instrucciones de funcionamiento antes de poner el equipo en marcha. En caso contrario, podría ser peligroso. Las máquinas serán utilizadas únicamente por personal familiarizado con el oportuno reglamento de seguridad. Las máquinas llevan la marca de conformidad, y por lo tanto cumplen la siguiente normativa: •...
Página 2
MULTIMIG 500W LCD PULSE ÍNDICE 1. SEGURIDAD ......................... 4 2. DESCRIPCIÓN GENERAL ...................... 5 3. CARACTERÍSTICAS PRINCIPALES ..................6 4. INSTALACIÓN Y ESTRUCTURA ………………………………………………………………………………. 7 5. CONFIGURAMIENTO Y FUNCIONAMIENTO DE LA SOLDADURA …………………………………… 12 6. TABLAS DE PARÁMETROS DE SOLDADURA ……………………………………………………………. 19 7.
Página 3
MULTIMIG 500W LCD PULSE 1. SEGURIDAD La soldadura y el corte son peligrosos para el operario, las personas que se encuentren en la zona de trabajo o cerca de ella y el entorno, si la máquina no se maneja correctamente. Por lo tanto, la realización de trabajos de soldadura y corte sólo debe efectuarse bajo el estricto y exhaustivo...
Página 4
MULTIMIG 500W LCD PULSE Ruido: posiblemente perjudicial para el oído de las personas. • El ruido se genera al soldar o cortar. • Utilice protección auditiva homologada si el nivel de ruido es elevado: Consulte este manual de instrucciones. • Póngase en contacto con su distribuidor o proveedor local para obtener más asesoramiento.
Página 5
MULTIMIG 500W LCD PULSE 3. CARACTERÍSTICAS PRINCIPALES MODELO MULTIMIG 500W LCD PULSE Tensión de alimentación 380 ± 10% Capacidad nominal de entrada 24.6 25.3 20.1 Corriente nominal de entrada Rango de corriente de salida 50 - 500 10 - 500 10- 500 Función...
Página 6
MULTIMIG 500W LCD PULSE 4. INSTALACIÓN Y ESTRUCTURA 1. INSTALACIÓN DEL PANEL FRONTAL: Interfaz de selección de modo 2. Comprobación de cables. Comprobación de gas 4. Botón de función. 5. Pantalla de cristal líquido. 6. Ajuste de parámetros por botón.
Página 7
MULTIMIG 500W LCD PULSE 5. FUNCIONAMIENTO Y CONFIGURACIÓN DE LA SOLDADURA 5.1 Controles para soldadura DC Normal MIG Nota: Consulte la figura 1 de la página 6. ⚫ Encienda la máquina con el interruptor de alimentación. Espere 5 segundos a que se cargue el programa de control digital.
Página 8
MULTIMIG 500W LCD PULSE Corriente de soldadura real Tensión y Corriente de Soldadura ⚫ Pulse de nuevo el botón derecho para volver a la pantalla principal de ajuste de tensión/corriente de soldadura. ⚫ Durante la soldadura, la pantalla cambiará para mostrar la tensión y la corriente de soldadura y la corriente de soldadura.
Página 9
MULTIMIG 500W LCD PULSE Precaución: Una nota rápida con respecto a la inductancia - esto ajusta efectivamente la intensidad del arco de soldadura inductancia hace que el arco 'más suave', con menos salpicaduras de soldadura. Una inductancia más alta da un arco de conducción más fuerte que puede aumentar la penetración.
Página 10
MULTIMIG 500W LCD PULSE Alimentación lenta del hilo: ⚫ Pulse el botón derecho, gire el botón derecho para ajustar la alimentación lenta de alambre. 5.2. Controles para soldadura MIG de pulso simple y doble Nota:Consulte la figura 1 de la página 6.
Página 11
MULTIMIG 500W LCD PULSE Nota: Frecuencia de pulso / Anchura de pulso / Corriente de base sólo disponibles para el modo de DOBLE PULSO.. 2. Controles para MIG monopulso. Nota: En el modo MIG de pulso único, ajuste fino de tensión, ajuste de tensión y corriente de soldadura, ajuste de inductancia/diámetro de hilo/ 2T&4T igual que en el modo 5.1 DC MIG.
Página 12
MULTIMIG 500W LCD PULSE 3.1. Funcionamiento del modo MMA / STICK MMA/Stick ⚫ Al soldar la pantalla cambiará para mostrar voltios y amperios reales de soldadura. ⚫ Gire el mando derecho para ajustar la corriente de soldadura. Welding current adjustment Arranque en caliente 0 - 10 ⚫...
Página 13
MULTIMIG 500W LCD PULSE ⚫ VRD son las siglas en inglés de Dispositivo de Reducción de Tensión. La tensión de circuito abierto 5.3.2 Lift TIG operationLIFT TIG en los terminales de salida de una. La tensión de Note:Please operate refer Figure1 on Page5...
Página 14
MULTIMIG 500W LCD PULSE 5.4 Código de error ¡ATENCIÓN! y Funcionamiento. Alertas: ¡SOBRETEMPERATURA! Cuando la soldadora funciona a plena carga con la corriente máxima durante mucho tiempo, aparece mensaje SOBRE TEMPERATURA. Esto significa temperatura en el interior de la máquina ha superado la temperatura estándar.
Página 15
MULTIMIG 500W LCD PULSE 5.5 Instalación del carrete de hilo de soldadura TENSOR BRAZO TENSOR TUBO DE ENTRADA ALAMBRE ⚫ Abra la tapa de la bandeja de alambre, instale el carrete de alambre en el soporte de la máquina de alimentación de alambre, el agujero del carrete de alambre debe alinearse con el pasador fijo en el soporte..
Página 16
MULTIMIG 500W LCD PULSE ATENCIÓN! Antes de cambiar el rodillo de alimentación o la bobina de hilo, asegúrese de que la alimentación de red está desconectada La utilización de una tensión de alimentación excesiva provocará un desgaste rápido y prematuro del rodillo de arrastre, del cojinete de apoyo y del motor de arrastre.
Página 17
MULTIMIG 500W LCD PULSE ATENCIÓN! - La soldadura MIG con gas de protección requiere un suministro de gas de protección, un regulador de gas y un hilo MIG con gas de protección. Estos accesorios no se suministran de serie con la máquina MIG.
Página 18
MULTIMIG 500W LCD PULSE 5.6.4 Preparación para la soldadura TIG ⚫ Conecte el conector rápido de la antorcha Lift TIG al terminal negativo (-) de salida de soldadura LIFT TIG. ⚫ Conecte el conector rápido del cable de tierra al terminal positivo (+) de salida de soldadura.
Página 19
MULTIMIG 500W LCD PULSE Instalación de la botella de gas. Conexión del gas de protección Conecte la manguera de CO2, que viene del alimentador de alambre a la boquilla de cobre debotella de gas. El sistema de suministro de gas incluye la botella de gas, el regulador de aire y la manguera de gas, el cable del calentador debe ser insertado en la toma AC36V de la parte posterior de la máquina, y el uso de la abrazadera de la manguera para apretarlo...
Página 20
MULTIMIG 500W LCD PULSE 6. TABLA DE PARÁMETROS DE SOLDADURA La elección de la corriente y la tensión de soldadura influye directamente en la estabilidad, la calidad y la productividad de la soldadura. Para obtener una buena calidad de soldadura, la corriente y la tensión de soldadura deben ajustarse de forma óptima.
Página 21
MULTIMIG 500W LCD PULSE 6.5 Parámetros para la soldadura a tope (Consulte la siguiente figura) Hueco Corriente Hilo Volumen de Espesor Tensión Velocidad de la placa φ(mm) g(mm) soldadura soldadura soldadura T(mm) (L/min) (cm/min) 0.8~0.9 60~70 16~16.5 50~60 0.8~0.9 75~85 17~17.5...
Página 22
MULTIMIG 500W LCD PULSE 6.7 Parámetros para la soldadura en ángulo en posición vertical (Consulte la figura siguiente.) Tamaño Velocidad Espesor Hilo Corriente Tensión Volumen de de la placa deI grano φ(mm) soldadura soldadura soldadura t(mm) (cm/min) I(mm) (L/min) 2.5~3.0...
Página 23
MULTIMIG 500W LCD PULSE 7. PRECAUCIÓN 7.1. Entorno de trabajo 1)La soldadura debe realizarse en un ambiente relativamente seco, con una humedad del 90% o inferior.. 2) La temperatura del entorno de trabajo debe estar comprendida entre -10°C y 40°C..
Página 24
MULTIMIG 500W LCD PULSE 8.MANTENIMIENTO 1.Desconecte el enchufe de entrada o la alimentación antes de realizar tareas de mantenimiento o reparación en la máquina. 2.Asegúrese de que el cable de tierra de entrada esté correctamente conectado a un terminal de tierra.
Página 25
MULTIMIG 500W LCD PULSE 9. CONTROL DIARIO Para hacer el mejor uso de la máquina, la comprobación diaria es muy importante. Durante la comprobación diaria, por favor, compruebe en el orden de la antorcha, vehículo de alimentación de alambre, todo tipo de PCB, la manguera de gas, y así...
Página 26
MULTIMIG 500W LCD PULSE 9.3. Alimentador de hilo Partes Comprobaciones Observaciones Mango de 1. Compruebe si la palanca de ajuste de la ajuste de La manivela de ajuste de la presión no fija presión está fija y ajustada en la la presión...
Página 27
MULTIMIG 500W LCD PULSE 10. PLANO DE EXPLOSIÓN 10.1 Plano de explosión de la máquina de alimentación de alambre soldadura@nippongases.com | soldadura.nippongases.com +34 91 45330 00 C/Orense,11 – 28020 Madrid...
Página 28
MULTIMIG 500W LCD PULSE Consumibles Consumibles Nombre Nombre Placa PCB de control del Placa lateral panel Pantalla de cristal líquido Bisagra amortiguada negra Caja de la máquina pomo Placa metálica frontal Soporte de antorcha MIG Cubierta del carrete de Entrada \ rojo \Φ6 alimentación de...
Página 29
MULTIMIG 500W LCD PULSE 10.2 Plano de explosión de la fuente de energía soldadura@nippongases.com | soldadura.nippongases.com +34 91 45330 00 C/Orense,11 – 28020 Madrid...
Página 30
MULTIMIG 500W LCD PULSE Consu Consu Nombre Nombre mibles mibles Tirador Interruptor universal Panel de control PCB Toma de 36 V Pantalla de cristal líquido Cable de alimentación Enchufe rápido tipo Placa metálica trasera europeo Placa de Soplador de aire plástico...
Página 31
MULTIMIG 500W LCD PULSE 10.3 Plano de explosión del depósito de agua Consumibles Consumibles Name Placa de plástico frontal Soporte Placa metálica frontal Bomba de agua Soporte III Radiador Placa base Placa metálica trasera Soporte II Caja de la máquina...
Página 32
MULTIMIG 500W LCD PULSE 10.4 Plano de explosión de la máquina combinada Nombre Consumibles Nombre Consumibles Máquina de Soporte fijo alimentación de alambre Montaje de la viga rueda direccional Fuente de energía Soporte trasero Depósito de agua Soporte para botella de...
