Carrier 42 GW 200 Manual De Instalación
Ocultar thumbs
Ver también para 42 GW 200:
- Manual de instalación (128 páginas) ,
- Manual de instalación (127 páginas)
Publicidad
Enlaces rápidos
Publicidad
Manuales relacionados para Carrier 42 GW 200
Resumen de contenidos para Carrier 42 GW 200

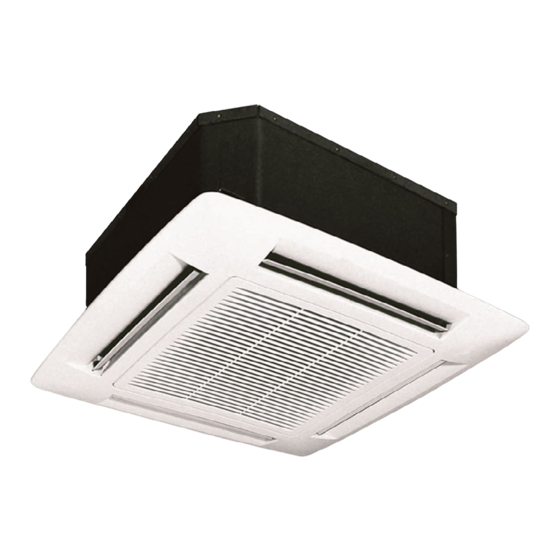

- Página 1 42 GW Unidades Fan Coil tipo “Global Cassette Hidrónico” Manual de instalación...
- Página 2 42GW COLIS PACKAGE +50°C COLIS / PACKAGE 35 kg COLIS PACKAGE -10°C Traducción del documento original 42GW...
- Página 3 42GW Tabla de materias Página Leyenda .............................. Pesos y medidas ..........................Características nominales ........................Datos técnicos ............................ Material suministrado ......................... lnformación general ..........................Advertencias: Evitar..........................Instalación ............................Conexiones del agua .......................... Conexiones eléctricas ........................Low Energy Consumption Fan Motor ....................Sistema de válvula y control .......................
- Página 4 Pesos y medidas 42GW 200-300-400 42GW 500-600-701 42GW 14,8 16,5 16,5 37,1 37,1 39,6 (1) Los pesos se refieren a la unidad de base sin válvula. 42GW...
- Página 5 MAX 200 mm 42GW...
- Página 6 Máximo dos rejillas cerradas 42GW...
- Página 7 42GW...
- Página 8 mod. 200-300-400 mod. 500-600-701 mod. 200-300-400 mod. 500-600-701 42GW...
- Página 9 42GW...
- Página 10 2-10 Vdc 2-10 Vdc 2÷10 Vdc 2÷10 Vdc 42GW 42 GW...
- Página 11 230V ~ 50Hz Type “B" - "D” Type “A" - "C” 24 Vac 42GW 42 GW...
- Página 12 III IV LEGENDA/TABELA III - Parametry elektryczne nagrzewnicy elektrycznej Условные обозначения / Таблица III – Технические данные (jeśli jest zainstalowana) электронагревателей (если предусмотрены) A = Modele urządzeń A = модели B = Moc grzałki elektrycznej B = мощность электронагревателя elektrycznej Условные...
- Página 13 CADENA TIPO MARGARITA INCORRECTA CADENA TIPO MARGARITA CORRECTA Fmain UNIDAD UNIDAD Caja de derivación 1 UNIDAD UNIDAD Caja de derivación 2 UNIDAD UNIDAD Caja de derivación 3 Funidad = Tamaño de acuerdo con la prescripción de las instrucciones de instalación, funcionamiento y mantenimiento,según el tipo de modelo de unidad Fprincipal = Es responsabilidad del instalador asegurar una adecuada protección de la instalación contra cortocircuitos 42GW...
- Página 14 En forma de U En forma de gancho 42GW...
- Página 15 Características nominales Tabla I: Características nominales Potencia absorbida Fusible (tipo gF) Refrigeración Calefacción Modelos Watt Watt 0,33 0,28 0,29 0,25 0,46 0,42 0,32 0,27 0,52 0,48 0,69 0,64 230V ~ 50/60Hz 200 (4T) 0,33 0,28 300 (4T) 0,29 0,25 400 (4T) 0,46 0,42 600 (4T)
- Página 16 Datos técnicos Tabla III: Datos técnicos de las baterías eléctricas (si se montan) Mod. Capacidad batería eléctrica calor Watt 1380 2300 2300 2760 2760 2760 Tensión de alimentación (fases) Volt Máxima corriente absorbida N°1 Termostato de rearme automático ST1 60°C / Termostato de seguridad N°1 Termostato de rearme manual ST1 100°C IMPORTANTE: El elemento calentador eléctrico viene instalado exclusivamente de fábrica (mod. 42GW-------A-). No se admite en absoluto el uso de otras baterías eléctricas de calor.
- Página 17 Tabla VI: Accesorios Modelos / Códigos Descripción Pequeño Grande Kit bastidor rejilla 42GW9001 42GW9002 Kit bastidor rejilla (aletas motorizadas) 42GW9011 42GW9012 Kit bastidor rejilla (receotor I.R.) 42GW9020 42GW9021 Kit bastidor rejilla (receptor I.R. + aletas motorizadas) 40KMC9001 40KMC9002 Válvulas 2 tubos - 3V 42GW9029 42GW9031 Válvulas 4 tubos - 3V 42GW9030 42GW9032 Válvulas 2 tubos - 2V 42GW9033 42GW9035 Válvulas 4 tubos - 2V 42GW9034 42GW9036 Kit aire primario 42GW9005 42GW9006 Modelos / Códigos Descripción Pequeño Grande Mando I.R.
- Página 18 Leyenda Leyenda Fig.1. Fig.26-27. Fig.43. a - Entrada del agua circuito frío. 30 - Sensor mínima temperatura (opcional) - Unidad b - Salida del agua circuito frío 31 - Sensor de aire - Conjunto de bastidor/rejilla c - Válvula de purga del aire 33 - Sensor interno de temperatura Fig.15. d - Entrada de agua circuito calientet 34 - Conmutadores dip Calefacción: posición de la rejilla para un e - Salida de agua circuito caliente Fig.45. flujo correcto del aire Fig.28. j - Brida de conexión de conducto Refrigeración: posición de la rejilla para véase párrafo"válvula motorizada"...
- Página 19 • El no observar los códigos eléctricos de seguridad puede ocasionar UK Importer: peligro de incendio en el caso de que ocurran cortocircuitos. • Toshiba Carrier UK Ltd, Porsham Close, Roborough, Plymouth, • Inspeccionar el equipo por si ha sufrido algún daño durante el PL6 7DB transporte.
- Página 20 Advertencias: Evitar ... obstruir la impulsión o la aspiración del aire (Fig. 3) ..habitaciones con vapores de aceite (Fig. 4)..ambiente con altas frecuencias (Fig. 5)..los tramos ascendentes de tubería de purga del condensado. Estos pueden utilizarse solamente cerca de la unidad con una diferencia máxima de altura de 200 mm desde la parte superior de la unidad (Fig.
- Página 21 Instalación Instalación Fig.15. • Un dispositivo así no es accesible al público. Debe instalarse a, Marque la ubicación de los vástagos de suspensión, de los como mínimo, 2,5 m por encima del suelo. conductos de fluido caloportador y del tubo de evacuación de •...
- Página 22 Conexiones del agua La unidad está provista de empalmes hembra a la entrada y a Para vaciar la unidad, véase el apartado «VACIADO DE LA la salida en las configuraciones tanto de 2 como de 4 tubos. La INSTALACIÓN» en el capítulo Mantenimiento. unidad también cuenta con una válvula de desahogo (véase fig.
- Página 23 Low Energy Consumption Fan Motor Versión "Low Energy Consumption Fan Motor" NOTA: Las unidades de la serie 42GW... pueden modular el flujo de aire • Los valores indicados en la tabla se refieren únicamente a los «Low (y, en consecuencia, la potencia térmica y frigorífica) de forma Energy Consumption Fan Motors»;...
- Página 24 Sistema de válvula y control • El circuito de control de la unidad permite la apertura de la Funcionamiento de la válvula electrotérmica (Fig. 31) válvula motorizada solamente cuando el motor del ventilador está • La válvula de 2 vías está cerrada normalmente hacia la batería funcionando.
- Página 25 Aporte de aire nuevo Aire nuevo (Fig. 45) Aire de renovación (Fig. 40e) • Asportare la zona di lamiere pretranciata (rif. 14) e realizzare il • En caso de instalar un ventilador suplementario opcional para control lo aria fissandolo alla struttura dell'unita. aspirar el aire exterior (proporcionado por el instalador), este debe •...
- Página 26 Mantenimiento y guía del usuario Mantenimiento Consideraciones de seguridad para la parada Las operaciones de limpieza y mantenimiento deben ser llevadas a definitiva cabo por personal cualificado. Separe las unidades de sus fuentes de energía, deje que se enfríen Antes de realizar cualquier operación de servicio de mantenimiento, y luego vacíelas completamente.
- Página 28 Póngase en contacto con su representante de ventas para obtener más información. No. de pedido: ES00DCG000171600E, 04.2023 - Reemplaza no. : ES00DCG000171600D, 06.2022. Carrier S.C.S, Rte de Thil - 01120 Montluel, Francia. El fabricante se reserva el derecho de cambiar cualquier producto sin previo aviso.
