- Página 1 ROBOTICS RX CONTROLLER Manual de instrucciones...
- Página 2 RX CONTROLLER CONTENIDO Descripción de las conexiones Instrucciones de seguridad Uso previsto Responsabilidad Interferencias electromagnéticas Lo que se puede conectar al controlador Requisitos de software Interfaces Encender / apagar el controlador RX Operación del controlador RX - Significado de los códigos de colores...

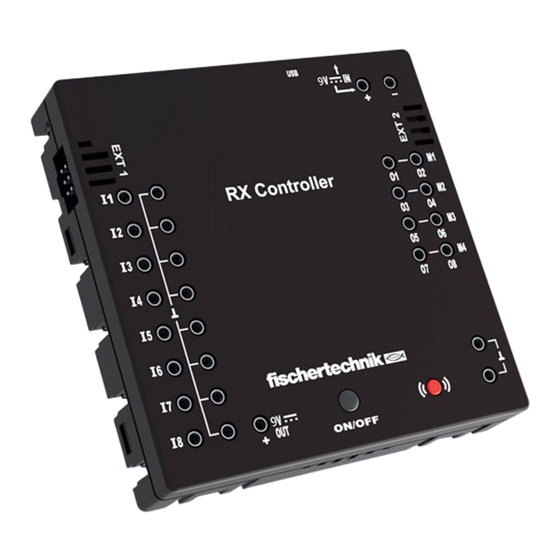

- Página 3 Conexiones EXT 1 y EXT 2 para sensores I2C A través de estos pines de 6 polos se pueden conectar sensores I2C de fischertechnik Salidas M1-M4 u O1-O8 A estas salidas se pueden conectar 4 motores. Alternativamente, 8 LEDs o válvulas magnéticas, cuyo segundo polo se conecta a una conexión de masa (6).
- Página 4 • ¡Insertar las baterías con la polaridad correcta! • ¡No se deben cortocircuitar las terminales de conexión! • ¡El controlador RX solo debe funcionar con una fuente de alimentación de fischertechnik como el soporte de baterías de 9V Art.-Nr. 193745 o el Accu Pack 35537! •...
- Página 5 RX CONTROLLER LO QUE SE PUEDE CONECTAR AL CONTROLADOR ACTUADORES 9V, 250 mA › Motor › Compresor › SENSORES › Minitaster › Contacto Reed › Resistencia NTC › Fotorresistencia › Fototransistor › Sensor de distancia por ultrasonidos › Sensor óptico de color ›...
- Página 6 RX CONTROLLER REQUISITOS DE SOFTWARE Entorno de programación fischertechnik ROBO Pro Coding (Windows / Mac OS / Linux / iOS • / Android). Disponible en la tienda de aplicaciones correspondiente. MicroPython • INTERFACES El controlador RX se puede conectar a otros dispositivos, como PC, tableta o teléfono inteligente, a través de USB o Bluetooth.
- Página 7 RX CONTROLLER Codificación LED cuando el controlador RX no tiene conexión USB o Bluetooth: LED apagado El controlador RX está apagado. LED roja encendidat El controlador RX está encendido. LED verde encendida El programa transferido al controlador RX se está ejecutando (fuera de línea, sin conexión con el entorno de programación, como...
- Página 8 RX CONTROLLER EMPAREJAR EL CONTROLADOR RX POR BLUETOOTH La conexión del controlador RX con un dispositivo fi nal (PC, tableta, teléfono inteligente) se realiza directamente en el entorno de programación (por ejemplo, ROBO Pro Coding). No es necesario realizar un emparejamiento separado del controlador RX a través del sistema operativo respectivo: Conexión con ROBO Pro Coding:...
- Página 9 RX CONTROLLER Selecciona Bluetooth y haz clic en ‚Conectar‘ • Presiona el botón Bluetooth rojo en el RX Controller, el RX Controller aparecerá y puede • ser seleccionado. No debe haber ninguna conexión USB establecida Nota: La denominación mostrada del controlador RX (por ejemplo, RXC5c38) coincide con la denominación en la etiqueta blanca del controlador, ubicada en un lateral del mismo.
- Página 10 Iniciar actualización a través del botón ‚Actualizar ahora‘. El fi rmware será transferido al controlador RX.. controlador RX.. Después de la transferencia e instalación, el RX Controller debe encenderse nuevamente. El proceso de actualización a través de USB tarda aproximadamente 3 minutos y a través de Bluetooth alrededor de 15 minutos.
