gírelo en el sentido contrario al de desmontaje y,
a continuación, apriete el tornillo de fijación.
1
2
3
4
5
6
7
8
9
10
11
1.
Zapata para accesorios trasera
El kit de zapata fría suministrado se puede
montar (página 37).
2.
Visor (página 29)
3.
Ocular (página 29)
4.
Mando de enfoque del ocular (página 29)
5.
Toma de auriculares (minitoma estéreo)
(página 68, página 112)
6.
Conector i.LINK (HDV/DV)
(4 terminales, S400 conforme a
IEEE1394) (página 156)
7.
Ganchos para la bandolera (izquierdo y
derecho)
Coloque la bandolera suministrada según se
muestra a continuación.
3
2
1
16

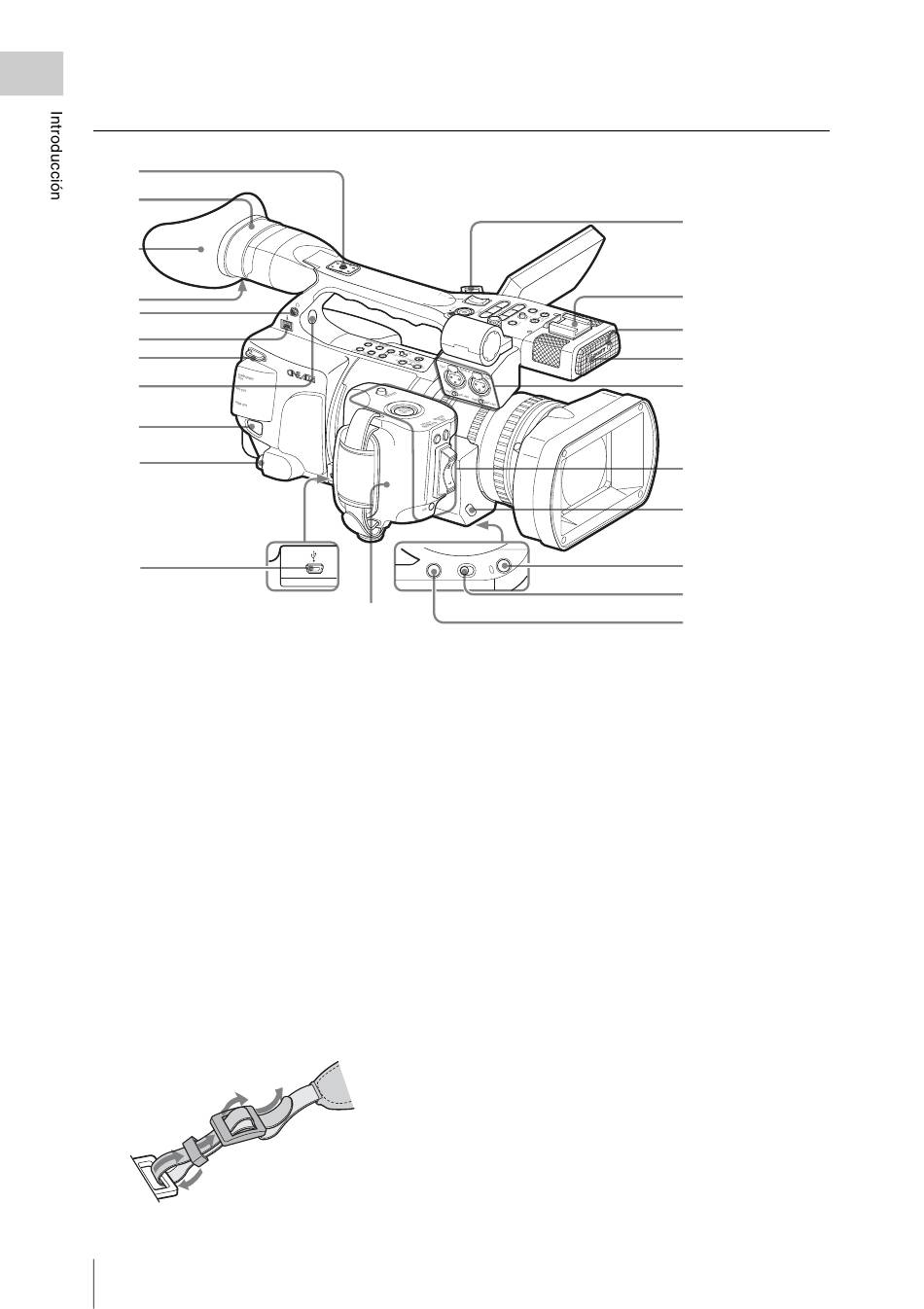

Identificación de piezas
H DV /D
V
B AT TE
R Y
R E LE
A S E
S D I O
U T
ASSIGN 4
Empuñadura
(página 31)
4
WHT BAL
SHUTTER
OFF
ON
8.
Altavoz integrado (página 68, página 112)
9.
Botón BATTERY RELEASE (página 24)
10.
Conector SDI OUT (tipo BNC)
(página 152)
11.
Conector USB (Mini B) (página 154)
12.
Zapata para accesorios delantera
13.
Testigo REC/TALLY (página 43, página
175)
14.
Receptor del mando a distancia por
infrarrojos delantero
15.
Conectores AUDIO IN CH-1/CH-2 (XLR)
e interruptores de selección de entrada
(página 67)
16.
Botón WHT BAL (ajuste automático del
equilibrio del blanco) (página 48)
17.
Interruptor SHUTTER (página 53)
18.
Botón ASSIGN 4 (4 asignables)
(página 73)
7
12
13
14
15
Mandos de la
empuñadura
(página 19)
Cubierta del bloque
de control de objetivo
(remítase a "Nota"
más abajo).
16
17
