8.4 Cambio del cabezal de impresión
¡PRECAUCIÓN!
¡El cabezal de impresión debe estar protegido frente a
posibles daños por cargas electroestáticas!

Coloque el módulo sobre una superficie conductora con
toma de tierra.

El operario debe conectarse a una toma de tierra de
una manera adecuada (p.ej. mediante una conexión de
muñequera).

No deben tocarse con las manos los contactos de
conexiones a enchufes.

El cristal de protección del cabezal de impresión no se
debe arañar ni rasguñar.
C C

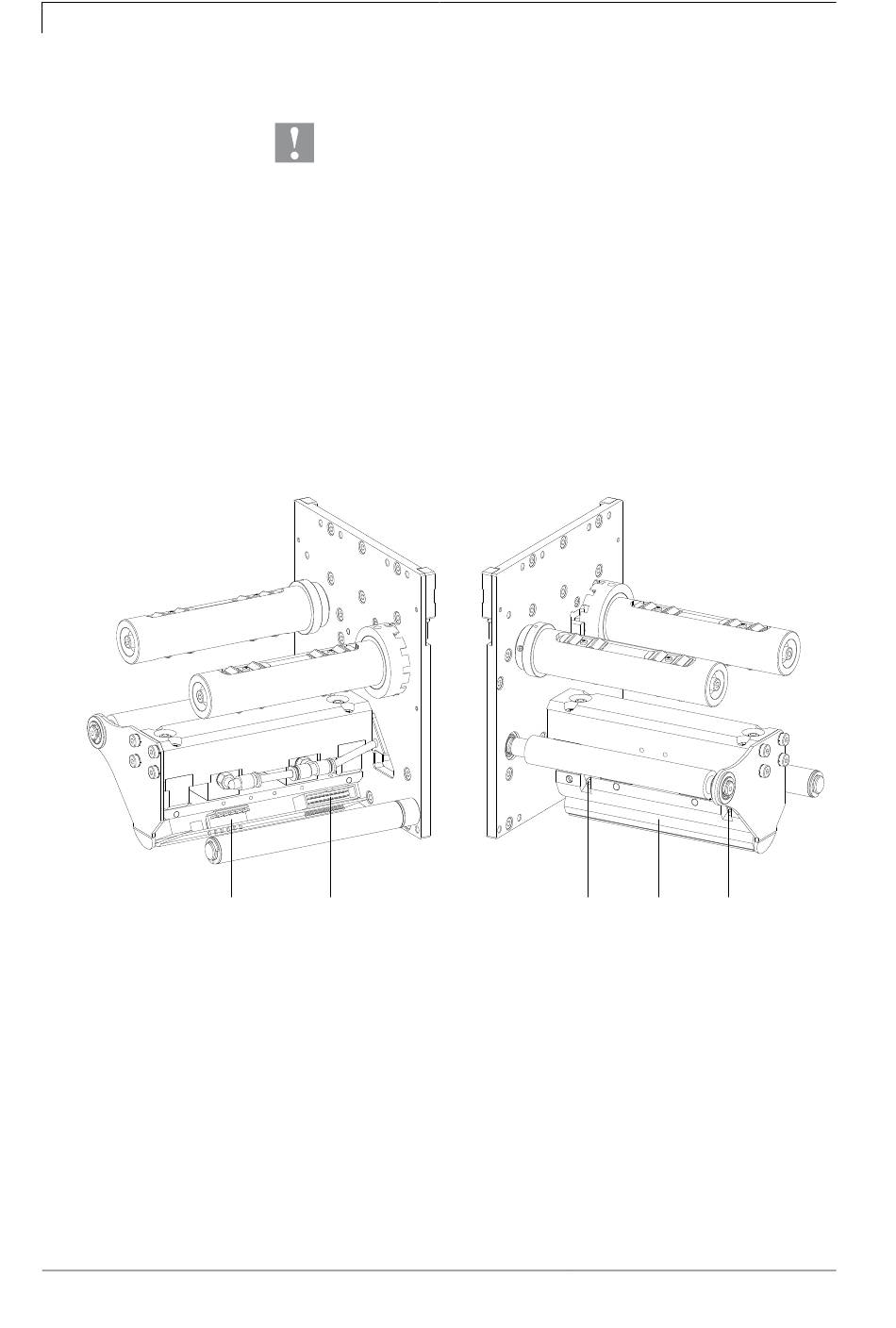

Figura 24
1. Retire la tapa.
2. Saque la cinta de transferencia.
3. Desplace el cabezal de impresión a la adecuada posición de
servicio técnico.
4. Retire el cable del cabezal de impresión (C).
5. Retire los tornillos (A) y el cabezal de impresión (B).
Manual de usuario
A B A
