2 Cableado

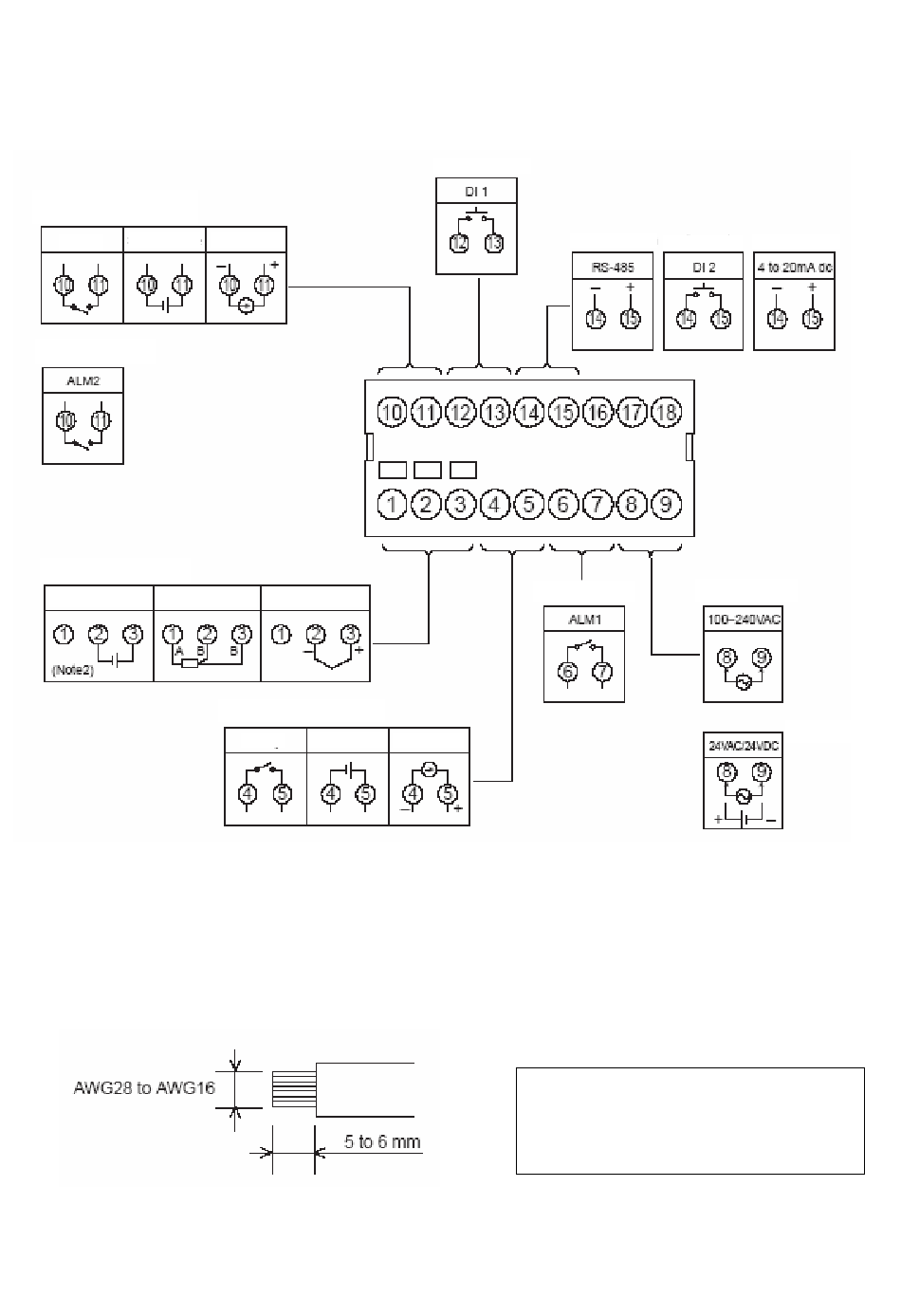

Diagrama de conexión de terminales (100 a 240 VAC) o (24 VDC/24 VAC)
SY24
Salida control 2
Salida SSR/SSC
Relé
Salida alarma 2
Entrada de valor medido
Corriente/Voltaje
Nota1) Compruebe la tensión de alimentación antes de la instalación.
Nota2) Conectar la resistencia de 250Ω (accesorio) entre el terminal 2 y 3 en caso de entrada corriente
Nota3) Apriete los tornillos de los terminales (par 0,4 Nm)
Nota4) En caso de alimentación a 24 V AC/DC tener en cuenta que una alimentación por encima de 30V AC/DC puede
dañar el aparato.

Especificaciones de los cables

4-20 mADC
Sensor Termopar
Salida control 1
Salida SSR/SSC
Relé
Entrada digital 1
Salida alarma 1
4-20 mADC
ATENCIÓN: Para prevenir desconexión o
cortocircuito no utilizar cables distintos a
los especificados y asegúrese que esten
bien insertados y el tornillo apretado.
12
Communication
Entrada digital 2
Alimentación
Retransmission
Nota 4
