Expansiones
N o t a
Mapa de E/S

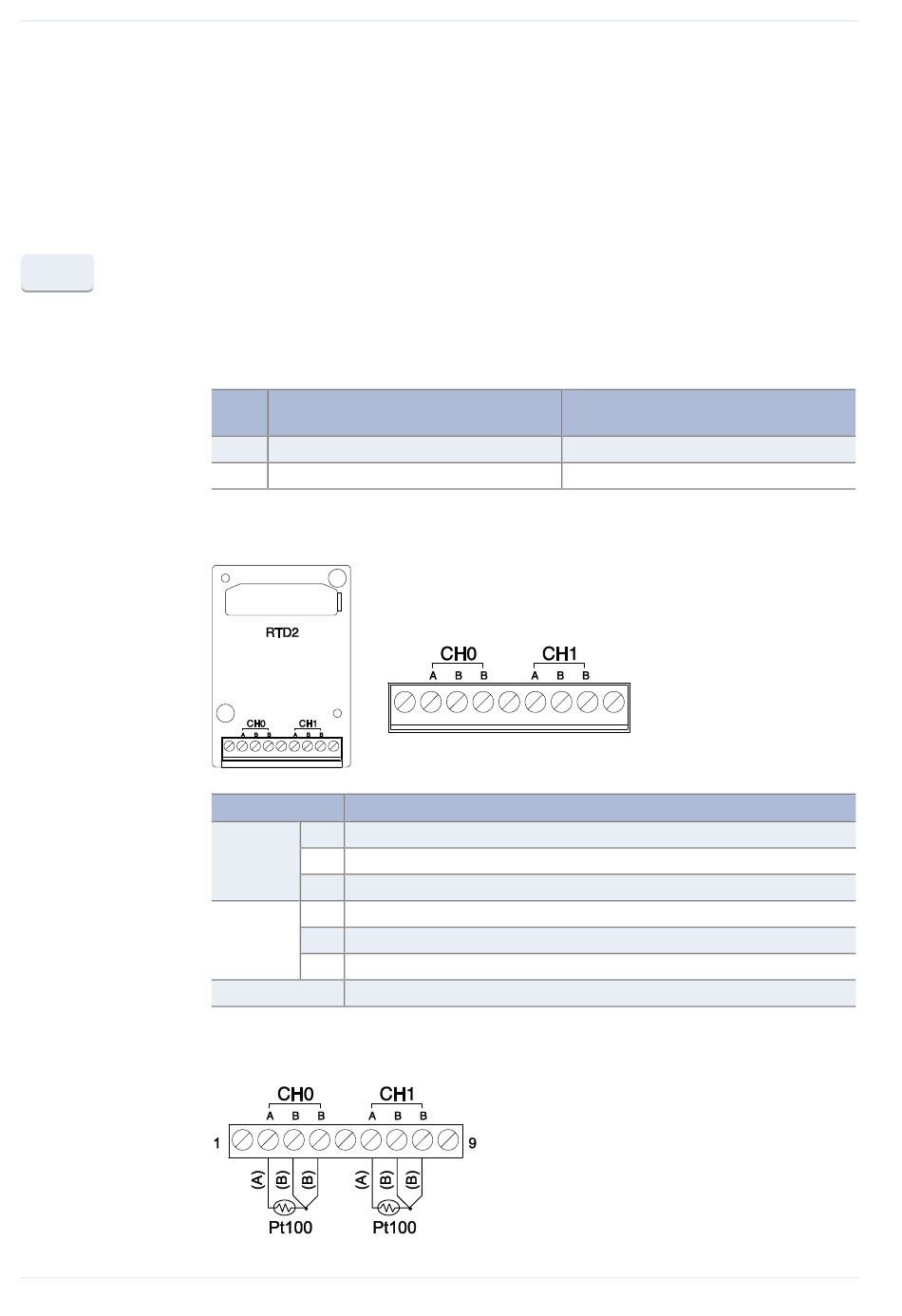

Esquema del bloque de terminales
Método de cableado
100
3)
El valor digital será 20001 después de dar alimentación, después de un error de
perro guardián en el micro del casete, o después de reiniciar el sistema hasta
que los datos de conversión estén disponibles (3s).Crear un programa de for-
ma que no se utilicen los datos obtenidos durante este periodo.
4)
El tiempo de conversión es de 200ms o menor independientemente del número
de canales utilizados. El valor convertido estará disponible en los registros de
datos internos después de un ciclo de scan.
Proporcionar alimentación durante 15 minutos o más para obtener
medidas precisas.
Canal Posición de montaje de casetes 1
(slot 0)
0
1
Etiqueta Descripción
CH0 A Entrada RTD A (Canal 0)
B Entrada RTD B (Canal 0)
B Entrada RTD B (Canal 0)
CH1 A Entrada RTD A (Canal 1)
B Entrada RTD B (Canal 1)
B Entrada RTD B (Canal 1)
NC Utilizado por el sistema. No conectar.
WX10
WX11
Posición de montaje de casetes 2
(slot 1)
WX20
WX21
