Instalación y Cableado
Si se conecta un final de carrera con LED
144

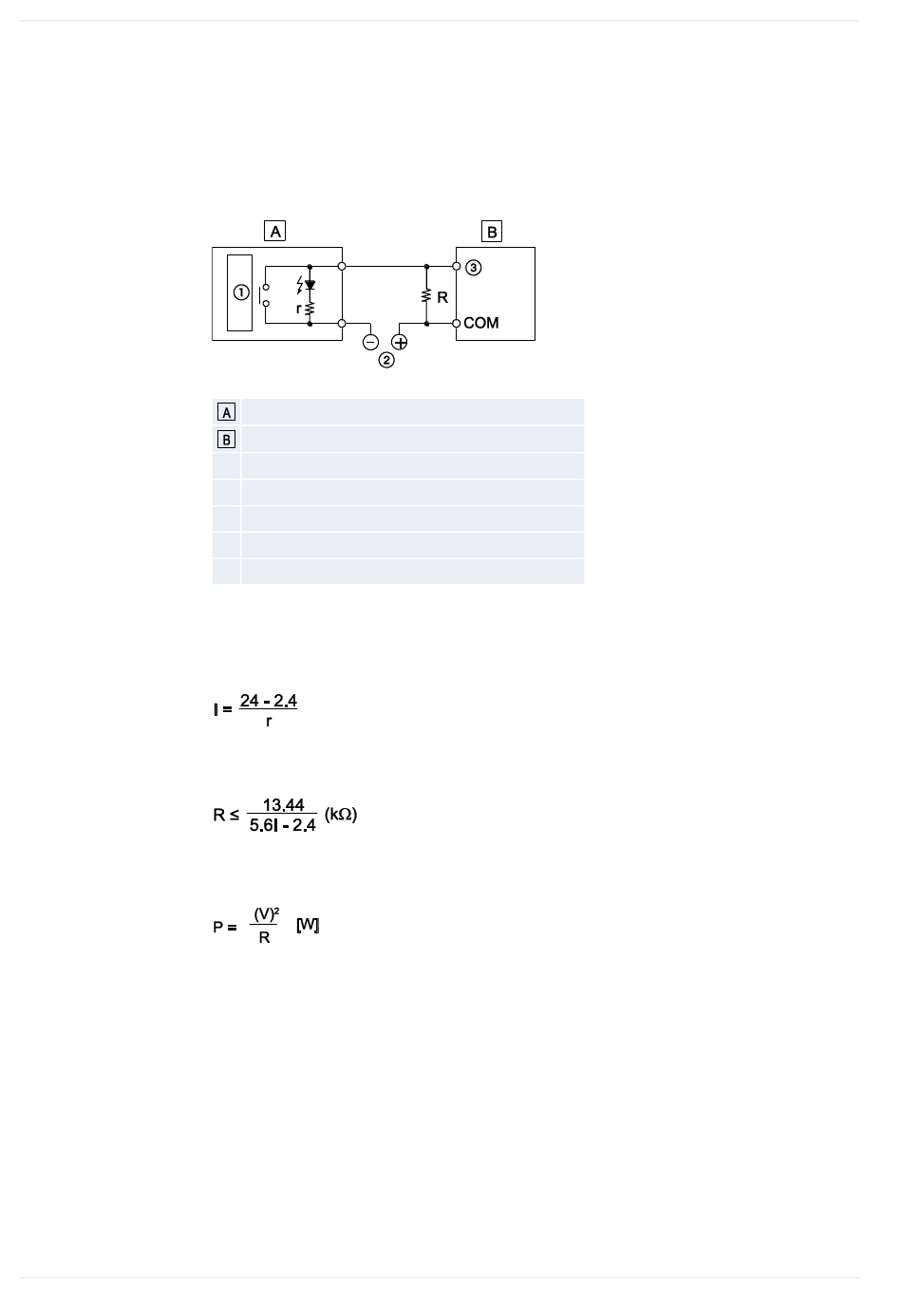

Si la entrada del PLC no pasa OFF debido a la corriente de fuga desde el
final de carrera con LED, es necesario utilizar una resistencia bleeder, como
se muestra a continuación.
Final de carrera con LED
FP-X
r Resistencia interna del final de carrera (k)
R Resistencia bleeder (k)
Q Circuito interno
W Alimentación eléctrica de entrada
E Terminal de entrada
La tensión de OFF de la entrada es de 2,4 V. Por lo tanto, cuando la tensión
de alimentación es de 24V, seleccionar una resistencia R de forma que la
corriente sea mayor que el resultado de esta fórmula:
Valor de la resistencia R:
La potencia W de la resistencia es:
V = Tensión de alimentación eléctrica
Usar un valor que sea de 3 a 5 veces el valor de W obtenido anteriormente.
