Fresado de contorno/vaciado
Fresado
Manual del usuario, 02/2012, 6FC5398-7CP40-3EA0
9.1 Y 155abs
9.2 R 0
9.3 X 165abs
9.4 X 155abs
9.5 FS 0
9.6 X 140abs

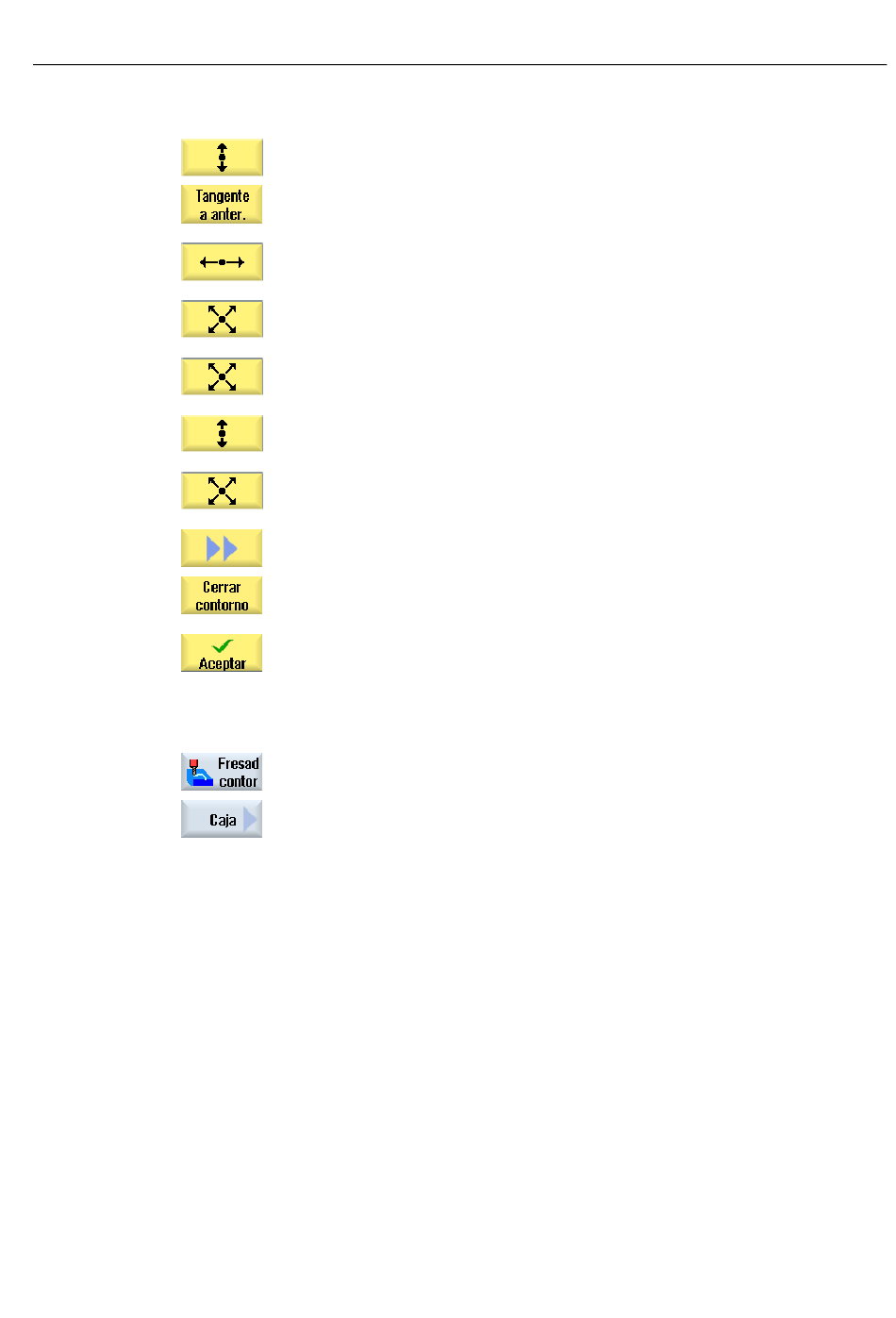

10. Accione los pulsadores de menú ">>" y "Cerrar contorno" para concluir
el contorno.
11. Accione el pulsador de menú "Aceptar".
1. Accione los pulsadores de menú "Fresado contorno" y "Caja".
2. Introduzca los siguientes parámetros tecnológicos:
T FRESA20
3. Introduzca los siguientes parámetros:
Mecanizado ∇
Z0 0abs
Z1 10inc
DXY 40%
DZ 3.5
UXY 0mm
UZ 0
Punto inicial Auto
Penetración helicoidal
EP 1.0
Crear el programa ShopMill
7.17 Ejemplo mecanizado estándar
R 15
Y 95abs
α1 240 Grado
s
Y 25 abs
D1 F 0,1 mm/diente V 240 m/min
α1290 grados R 0
R 28
α1225 grados R 0
