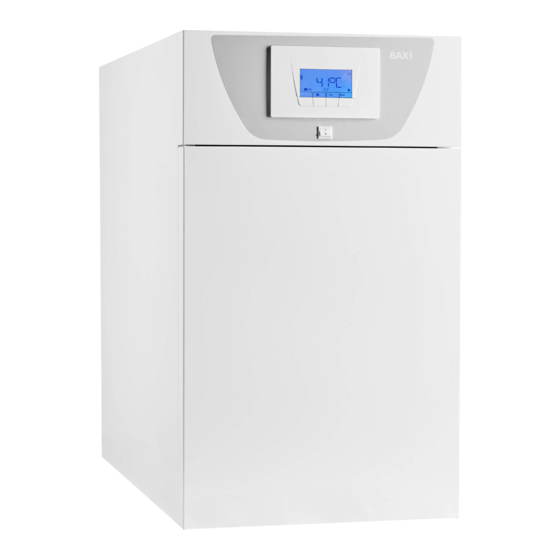

Caldera de gasóleo de condensación
Ocultar thumbs
Ver también para Argenta GTI Condens Serie:
- Manual de instalación y mantenimiento (92 páginas) ,
- Instrucciones de uso (48 páginas) ,
- Manual del usuario (44 páginas)
Manuales relacionados para Baxi Argenta GTI Condens Serie
Resumen de contenidos para Baxi Argenta GTI Condens Serie
- Página 1 España Instrucciones de uso Caldera de gasóleo de condensación Argenta GTI Condens 24 GTI Condens 32 GTI Condens...
-
Página 2: Estimado/A Cliente
Estimado/a cliente: Gracias por adquirir este aparato. Lea con atención este manual antes de usar el producto y guárdelo en un lugar seguro para poder consultarlo más tarde. Para garantizar un funcionamiento seguro y eficiente, recomendamos realizar una revisión y un mantenimiento periódicos. Nuestro servicio posventa y de mantenimiento pueden prestarle asistencia para ello. -
Página 3: Tabla De Contenido
Índice Índice Seguridad ..................5 Consignas generales de seguridad . - Página 4 Índice Ahorro de energía ................32 10 Garantía .
-
Página 5: Seguridad
1 Seguridad Seguridad Consignas generales de seguridad Peligro Este aparato puede ser utilizado por niños mayo res de 8 años y personas con capacidades físi cas, sensoriales o mentales reducidas o despro vistas de experiencia o conocimientos, siempre que sean supervisados correctamente o si se les dan instrucciones para usar el aparato con total seguridad y han comprendido los riesgos a los que se exponen. -
Página 6: Seguridad Eléctrica
1 Seguridad Advertencia Tener cuidado con el agua caliente sanitaria. De pendiendo de los ajustes de la caldera, la tempe ratura del agua caliente sanitaria puede superar los 65 °C. Advertencia Solo un profesional cualificado está autorizado a efectuar intervenciones en la caldera y en la ins talación de calefacción. -
Página 7: Recomendaciones
1 Seguridad Atención La caldera debe estar siempre conectada a la toma de tierra La puesta a tierra debe cumplir las normas de instalación vigentes. Conectar el aparato a tierra antes de establecer cualquier conexión eléctrica. Para ver el tipo y calibre del equipo de protec ción, consulte el capítulo "Conexiones eléctricas"... -
Página 8: Responsabilidades
1 Seguridad Atención Instalar la caldera en un ambiente protegido de las heladas. Nota Comprobar regularmente la presencia de agua y la presión de la instalación de calefacción. Importante No quitar ni cubrir nunca las etiquetas ni las pla cas de características colocadas en los aparatos. Las etiquetas y las placas de características de... -
Página 9: Responsabilidad Del Instalador
1 Seguridad 1.3.2 Responsabilidad del instalador El instalador es el responsable de la instalación y de la primera puesta en servicio del aparato. El instalador de berá respetar las siguientes instrucciones: Leer y seguir las instrucciones que figuran en los ma nuales facilitados con el aparato. -
Página 10: Acerca De Este Manual
2 Acerca de este manual Acerca de este manual Símbolos utilizados 2.1.1 Símbolos utilizados en el manual En este manual se emplean distintos niveles de peligro para llamar la atención sobre ciertas instrucciones especiales. El objetivo de ello es me jorar la seguridad del usuario, prevenir posibles problemas y garantizar el buen funcionamiento del aparato. -
Página 11: Especificaciones Técnicas
3 Especificaciones técnicas Especificaciones técnicas Homologaciones 3.1.1 Certificados La caldera cumple con la normativa vigente. Número de identificación CE: 0085CQ0003 3.1.2 Categorías de gasóleo Tab.1 Tipo de gasóleo utilizable Viscosidad máxima 6 mm /s a 20 °C Gasóleo no de automoción con un contenido máximo del 7 % de EMAG Nota Para uso exclusivo con una caldera equipada con un quemador con calen... - Página 12 3 Especificaciones técnicas 24 GTI Condens 32 GTI Condens elmax A plena carga 0,143 0,143 elmin Carga parcial 0,069 0,077 Modo de espera 0,004 0,004 Otras especificaciones Pérdida de calor en modo de espera 0,084 0,100 stby Consumo eléctrico durante el encendido del quemador Consumo de energía anual Nivel de potencia acústica, interiores Emisiones de óxidos de nitrógeno...
-
Página 13: Descripción Del Producto
4 Descripción del producto Descripción del producto Descripción general Las calderas de gasóleo de pie de condensación de la gama Argenta GTI Condens presentan las siguientes especificaciones: Calefacción y producción de agua caliente sanitaria instantánea Calefacción de alta eficiencia Bajas emisiones contaminantes Cuerpo de caldera de fundición Intercambiador de ACS de cobre con forma de serpentín Condensador con tuberías cerámicas y paredes de acero inoxidable... -
Página 14: Descripción Del Cuadro De Mando Mk2
4 Descripción del producto Descripción del cuadro de mando MK2 4.3.1 Descripción de las teclas Fig.3 : retorno al nivel anterior sin guardar los cambios realizados : reinicio manual : acceso a los parámetros de calefacción : reducción del valor : acceso a los parámetros del agua caliente sanitaria : aumento del valor : Pantalla MODO... - Página 15 4 Descripción del producto Menú Fallo: se ha producido un fallo en el aparato Esta informa ción se indica mediante un código de error y un mensaje intermi tente. Submenú CONTADOR PROG HORARIO Submenú: Programación horaria específica para la calefacción y la producción de agua caliente sanitaria. Submenú...
- Página 16 4 Descripción del producto Otra información Fig.13 Menú Deshollinador: funcionamiento forzado en el modo de carga completa Válvula de tres vías conectada Válvula de tres vías cerrada Válvula de tres vías abierta Bomba en funcionamiento Argenta GTI Condens 7618405 - v06 - 07022017...
-
Página 17: Uso Con El Cuadro De Mando Mk2
5 Uso con el cuadro de mando MK2 Uso con el cuadro de mando MK2 Funcionamiento del cuadro de mando 5.1.1 Navegación por los menús Pulsar cualquier tecla para encender la retroiluminación de la pantalla del cuadro de mando. Importante Si no se pulsa ninguna tecla durante 3 minutos, se apaga la retroi... -
Página 18: Selección De Una Placa De Circuito Impreso
5 Uso con el cuadro de mando MK2 1. Comprobar que la instalación de calefacción y la caldera están lle nas agua. Presión recomendada: 0,15 MPa (1,5 bar). 2. Comprobar que el depósito contiene combustible. 3. Abrir la válvula de entrada de gasóleo. 4. -
Página 19: Parada De La Producción De Agua Caliente Sanitaria
5 Uso con el cuadro de mando MK2 Fig.21 2. Seleccionar el modo de calefacción pulsando la tecla 3. Confirmar pulsando la tecla MW-5000133-3 Fig.22 4. Seleccionar el apagado de la calefacción pulsando la tecla La pantalla indica: La protección antihielo continúa funcionando. La calefacción se ha desactivado. -
Página 20: Parada De La Instalación
5 Uso con el cuadro de mando MK2 Fig.25 4. Seleccionar la parada de la producción de agua caliente sanitaria pulsando la tecla La pantalla indica: La protección antihielo continúa funcionando. La producción de agua caliente sanitaria se ha desactivado. Nota Pulsar la tecla para reiniciar el aparato: la pantalla mos... -
Página 21: Ajustes Del Cuadro De Mando Mk2
6 Ajustes del cuadro de mando MK2 Ajustes del cuadro de mando MK2 Lista de parámetros 6.1.1 Menú Usuario Fig.26 MW-2000435-1 1 Submenú disponible 3 Parámetros de ajuste 2 Nombre del circuito o placa de circuito impreso Tab.4 Lista de submenús del menú Usuario Submenú... - Página 22 6 Ajustes del cuadro de mando MK2 Parámetro Descripción Ajuste de fábrica Ajuste de fábrica No modificar este ajuste. no disponible 25 °C No modificar este ajuste. no disponible 25 °C Modo de funcionamiento del circuito: = programación horaria = modo manual = modo de protección antiheladas No modificar este ajuste.
-
Página 23: Contadormenús /Prog Horario/Reloj
6 Ajustes del cuadro de mando MK2 Parámetro Descripción Ajuste de fábrica Ajuste de fábrica Derogación de VERANO: = desactivada = activada Nota AP : Appliance Parameters = Parámetros del aparato Tab.8 Lista de parámetros del submenú del menú Instalador Parámetro Descripción Ajuste de fábrica... -
Página 24: Contador Submenú
6 Ajustes del cuadro de mando MK2 Información relacionada Navegación por los menús, página 17 Selección de una placa de circuito impreso, página 18 CONTADOR Submenú Tab.10 Opciones disponibles en el submenú : nombres de placas de circuito impreso asociadas (solo cuando existen varias placas de circuito impreso) Parámetro de ajuste Placa de circuito impreso... -
Página 25: Ajuste De Los Parámetros
6 Ajustes del cuadro de mando MK2 Parámetro Descripción Unidad Reinicio del servicio de mantenimiento : los contadores de horas de funcionamien se han reini ciado. Tab.12 Lista de parámetros del submenú del menú Parámetro Descripción Programación horaria para calefacción Programación horaria para enfriamiento (solo si está... -
Página 26: Ajuste De La Calefacción
6 Ajustes del cuadro de mando MK2 6.2.2 Ajuste de la calefacción Atención La alteración de los ajustes de fábrica puede afectar negativa mente al funcionamiento del aparato. Nota El modo Calefacción puede controlarse mediante el menú PROG HORARIO. Fig.29 1. -
Página 27: Ajuste Del Programa Horario
6 Ajustes del cuadro de mando MK2 6.2.4 Ajuste del programa horario Fig.32 1. Acceder a los menús CONTADOR/PROG HORARIO RELOJ Importante Solo puede accederse a los menús CONTADOR / PROG HORARIO/RELOJ cuando parpadea el icono Importante Cuando se está utilizando un termostato de ambiente, este menú no se muestra. - Página 28 6 Ajustes del cuadro de mando MK2 Fig.36 8. Seleccionar el estado correspondiente al periodo pulsando las teclas Estado para los pe Descripción riodos modo confort modo reducido 9. Confirmar la selección pulsando la tecla 10. Repetir los pasos 8 a 11 para definir los periodos de confort y el estado asociado Nota Sin ajuste: 10 minutos...
-
Página 29: Mantenimiento
7 Mantenimiento Mantenimiento Generalidades Se recomienda revisar y efectuar el mantenimiento de la caldera a interva los periódicos. Atención No dejar la caldera sin mantenimiento. Para el mantenimiento anual obligatorio de la caldera, llamar a un profesional cualificado o suscribir un contrato de mantenimiento. La falta de servicio técnico del aparato invalida la garantía. -
Página 30: Purga De La Instalación
7 Mantenimiento Purga de la instalación Fig.37 Purga de la instalación Es necesario extraer el aire que pueda haber en el aparato, las tuberías o los grifos para evitar los ruidos molestos que pudieran producirse durante la calefacción o la extracción de agua. Proceder del siguiente modo: 1. -
Página 31: Diagnóstico
8 Diagnóstico Diagnóstico Mensajes de error MK2 8.1.1 Mensajes de error Fig.38 Al reiniciar el cuadro de mando se puede volver encender el aparato. Cuando se detecta un código de fallo aparece el mensaje . Una vez resuelto el problema, al pulsar la tecla se reinician las funciones del aparato, con lo que el fallo desaparece. -
Página 32: Medio Ambiente
9 Medio ambiente Medio ambiente Eliminación y reciclaje Fig.44 Reciclaje Advertencia La retirada y eliminación de la caldera deben ser efectuadas por un instalador cualificado conforme a los reglamentos locales y na cionales. MW-3000179-03 Ahorro de energía Consejos para ahorrar energía: No obstruya las salidas de ventilación. -
Página 33: 10 Garantía
10 Garantía 10 Garantía 10.1 Generalidades Le agradecemos que haya adquirido uno de nuestros aparatos y la con fianza depositada en nuestro producto. Para garantizar un funcionamiento seguro y eficiente, recomendamos rea lizar una revisión y un mantenimiento periódicos. El instalador y nuestro servicio técnico pueden prestarle asistencia para ello. -
Página 34: 11 Apéndice
11 Apéndice 11 Apéndice 11.1 Ficha de producto - calderas combinadas Tab.14 Ficha de producto para calefactores combinados 24 GTI Condens 32 GTI Condens Calefacción: aplicación de temperatura Media Media Calentamiento de agua - Perfil de carga declarado Clase de eficiencia energética estacional Clase de eficiencia energética de calentamiento de agua Potencia calorífica nominal (Prated o Psup) -
Página 35: Ficha De Equipo: Calderas
11 Apéndice 11.3 Ficha de equipo: calderas Fig.45 Ficha de equipo para calderas que indica la eficiencia energética del equipo Clase de efi ciencia energética estacional de caldera ‘I’ Control de temperatura Clase I = 1 %, Clase II = 2 %, Clase III = 1,5 %, Clase IV = 2 %, Clase V = 3 %, Clase VI = 4 %, de la fi... - Página 36 11 Apéndice El factor de ponderación de la potencia calorífica de los calefacto res preferente y complementario de un equipo combinado, tal co mo se establece en la tabla siguiente. El valor de la expresión matemática: 294/(11 · Prated), donde la Prated está...
-
Página 37: Ficha De Equipo: Calentadores Combinados
11 Apéndice 11.4 Ficha de equipo: calentadores combinados Fig.46 Ficha de equipo para calefactores combinados que indica la eficiencia energética de calentamiento de agua del equi Efi ciencia energética de calentamiento de agua del calefactor combinado ‘I’ Perfi l de carga declarado: Contribución solar Electricidad auxiliar de la fi... - Página 38 11 Apéndice Argenta GTI Condens 7618405 - v06 - 07022017...
- Página 39 © Derechos de autor Toda la información técnica y tecnológica que contienen estas instrucciones, junto con las descripciones técnicas y esquemas proporcionados son de nuestra propiedad y no pueden reproducirse sin nuestro permiso previo y por escrito. Contenido sujeto a modificaciones.
