Pantallas METER (Medidor)

MAIN------------------
1:35:04p
SUM STATUS SETUP ADV
STATUS----------------
choose device
FX CC DC MAIN
STATUS/CC/PAGE1
MODE METER SETPT PG2
mode: Silent P00
in 11.2 vdc 0 adc
out 14.4 vdc 0 adc
DOWN STATUS PORT
STATUS/CC/METER----P00
charger 0 w
watts
DOWN UP TOP PORT
STATUS/CC/METER----P00
charger 0.0 kwh
kwhrs
DOWN UP TOP PORT
STATUS/CC/METER----P00
charger +000 Adc
amps DC
DOWN UP TOP PORT
STATUS/CC/METER----P00
charger 0 ah
amp hour
DOWN UP TOP PORT
900-0150-02-00 Rev A
Navegación por STATUS/CC/MODE
 <STATUS> (Estado) regresa a la pantalla CC/PAGE1.
 <DOWN> (Abajo) se desplaza hasta el siguiente elemento del menú
en el diagrama.
 <UP> (Arriba) se desplaza hasta el elemento anterior del menú en el
diagrama.
 <TOP> (Superior) regresa a la primera pantalla CC/METER para el
puerto mostrado.
 <PORT> (Puerto) dirige MATE a leer el siguiente dispositivo (puerto)
en el HUB.
Pantallas METER (MEDIDOR) del regulador de carga
Las pantallas METER (Medidor) muestran las lecturas de potencia,
corriente y voltaje gestionadas por FLEXmax Extreme. Muestran
muchos de los mismos elementos mostrados en el menú de estado
de MATE3. Consulte la página 30 para obtener instrucciones.
 mode/pv-in/bat-out:
~ mode (cargador)
~ Bulk
~ Absorption (Absorción)
~ Float (Flotación)
~ Silent (Silencioso)
~ Equalization
~ (Compensación)
charger watts: salida del cargador a la batería (vatios).
charger kwhrs: kilovatios-hora enviados a las baterías hoy.
charger amps dc: corriente del cargador a la batería (Acc).
battery voltage: tensión de la batería (Vcc).
panel voltage: voltaje de la matriz FV (Vcc).
CC Firmware revision: el nivel de la última actualización de revisión o
programación de FLEXmax Extreme.
STATUS/CC/METER----P00
battery
voltage
DOWN UP
STATUS/CC/METER----P00
panel
voltage
DOWN UP

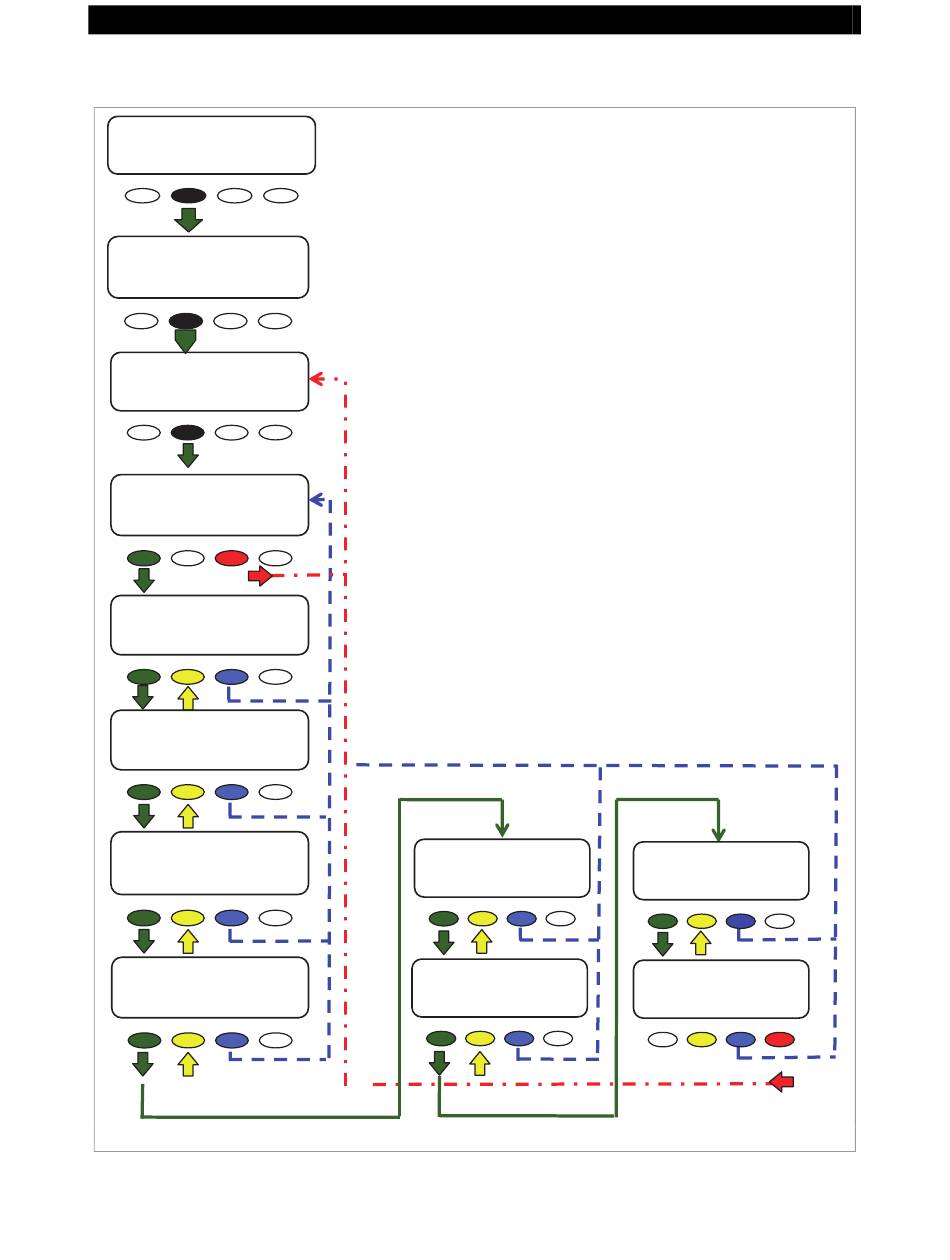

Figura 52 Pantallas METER (Medidor)
Pantallas de MATE/MATE2

in vdc (voltaje de la matriz FV)

adc (corriente FV entrante)

out vdc (voltaje de la batería)

adc (corriente saliente enviada a
la batería)
STATUS/CC/METER----P00
13.7 Vdc
CC Firmware revision
TOP PORT
DOWN
STATUS/CC/METER----P00
33 Vdc
End of meter menu
TOP PORT
002.001.000
UP TOP PORT
UP TOP STATUS
