Aplicaciones
Carga de la batería de tres fases
El regulador de carga FLEXmax Extreme es un sofisticado cargador de batería que cuenta con varias etapas de
regulación para realizar la recarga del sistema de batería de forma rápida y alargar la vida útil de la batería. El
proceso de carga por etapas se puede llevar a cabo tanto en baterías selladas como sin sellar. FLEXmax Extreme
es un convertidor de "reducción" que convierte voltajes FV más elevados en voltajes de carga inferiores
utilizados por baterías (con corrientes correspondientemente más elevadas). El gráfico de la Figura 63 muestra
los niveles de voltaje alcanzados por la matriz FV a lo largo de un día típico y los voltajes de la batería (por etapa)
durante los mismos periodos.
FLEXmax cuenta con puntos de ajuste de voltaje de recarga predefinidos (voltajes de absorción y flotación); sin
embargo, Outback siempre recomienda utilizar los voltajes de carga recomendados por el fabricante.

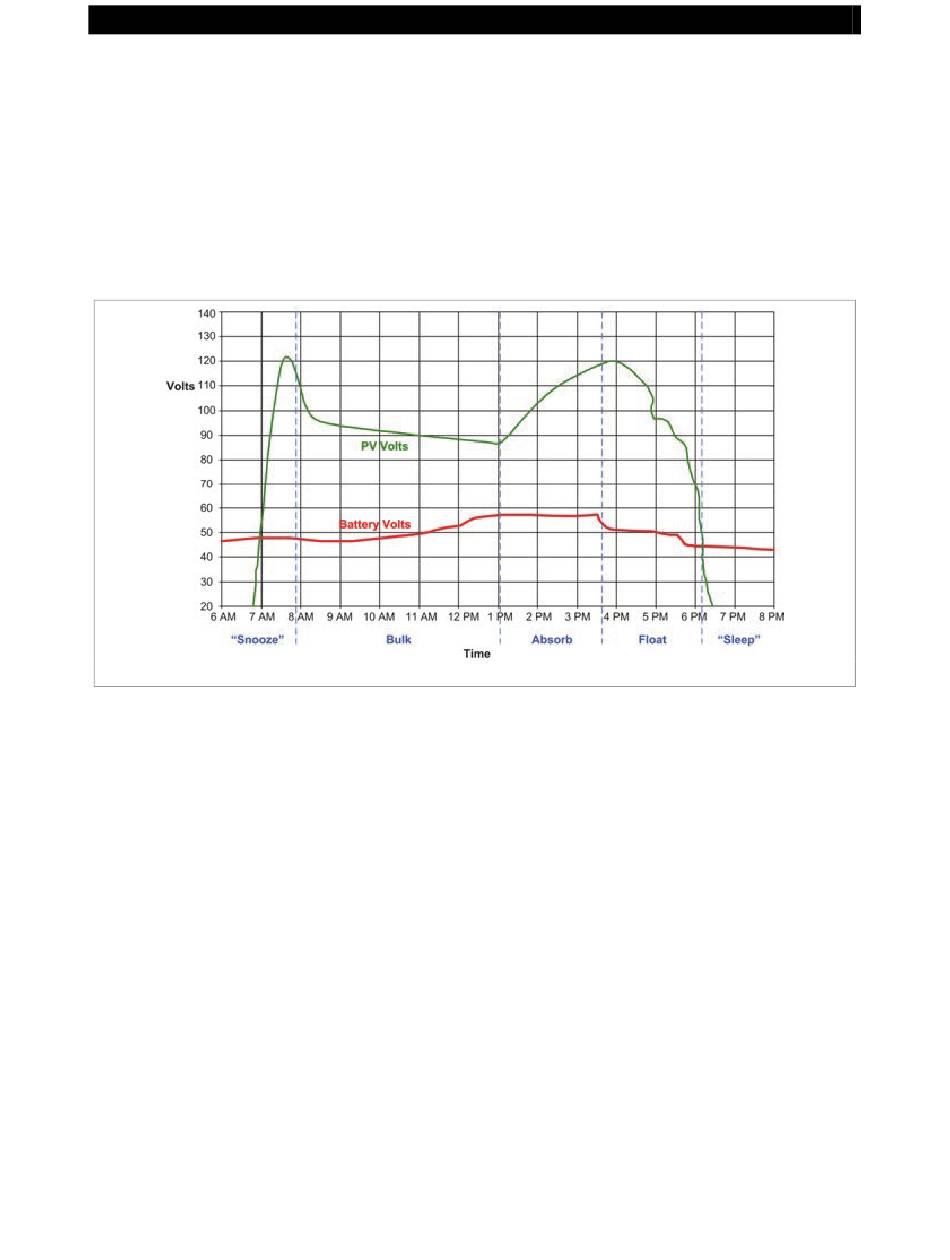

Figura 63
Carga de tres fases de la batería de FLEXmax Extreme
Rebulk
Comienza un nuevo ciclo cada vez que el voltaje de la batería disminuye por debajo del punto de ajuste
durante 90 segundos o más. (Consulte la página 36). Esto suele suceder cada noche a menos que las baterías se
mantengan por otros medios. (De ser así, es posible que no sea necesario recargarlas).
Bulk
Es la primera etapa del ciclo de carga de tres etapas. Es una etapa de corriente constante que eleva el voltaje de
la batería. La corriente de CC es la corriente máxima que el cargador puede entregar. Esta etapa en general
deja las baterías entre el 75% y el 90% de su capacidad, según las condiciones.
En Bulk, el regulador cargará las baterías hasta el valor de voltaje Absorbing (Absorción) (consulte la página 36).
En esta etapa no se mide el tiempo. Cargará tanto tiempo como sea necesario, independientemente de los
puntos de ajuste del temporizador. Si hay poca energía FV disponible, es posible que la etapa Bulk tarde mucho
tiempo en finalizar. Si FLEXmax está en una etapa de carga distinta y hay poca energía FV disponible, es posible
que regrese a Bulk. (Consulte la página 25). Esta etapa está compensada por temperatura. (Consulte la
página 76).
Absorción
Es la segunda etapa de la recarga. Es una etapa con voltaje constante. La corriente varía según sea necesario
para mantener el valor de voltaje Absorbing (Absorción), pero suele disminuir hasta un valor muy bajo con el
tiempo. Esto "llena el tanque", dejando las baterías esencialmente al 100% de su capacidad.
La duración de la etapa de absorción es el valor Absorb Time Limit (Límite de tiempo de absorción) definido por
el usuario. Una vez en la etapa de absorción, el cronómetro interno contará hasta que alcance el límite.
(Consulte la página 26). El regulador saldrá entonces de la etapa de absorción y entrará en la etapa de flotación.
El regulador también saldrá de la etapa de absorción si se alcanza el valor Absorb End Amps (Amperios de final
de absorción), independientemente del temporizador. Esto restablece el temporizador a cero. (Consulte la
página 36). Esta etapa está compensada por la temperatura.
900-0150-02-00 Rev A
75
