3.08 Conecte las líneas de suministro de gas

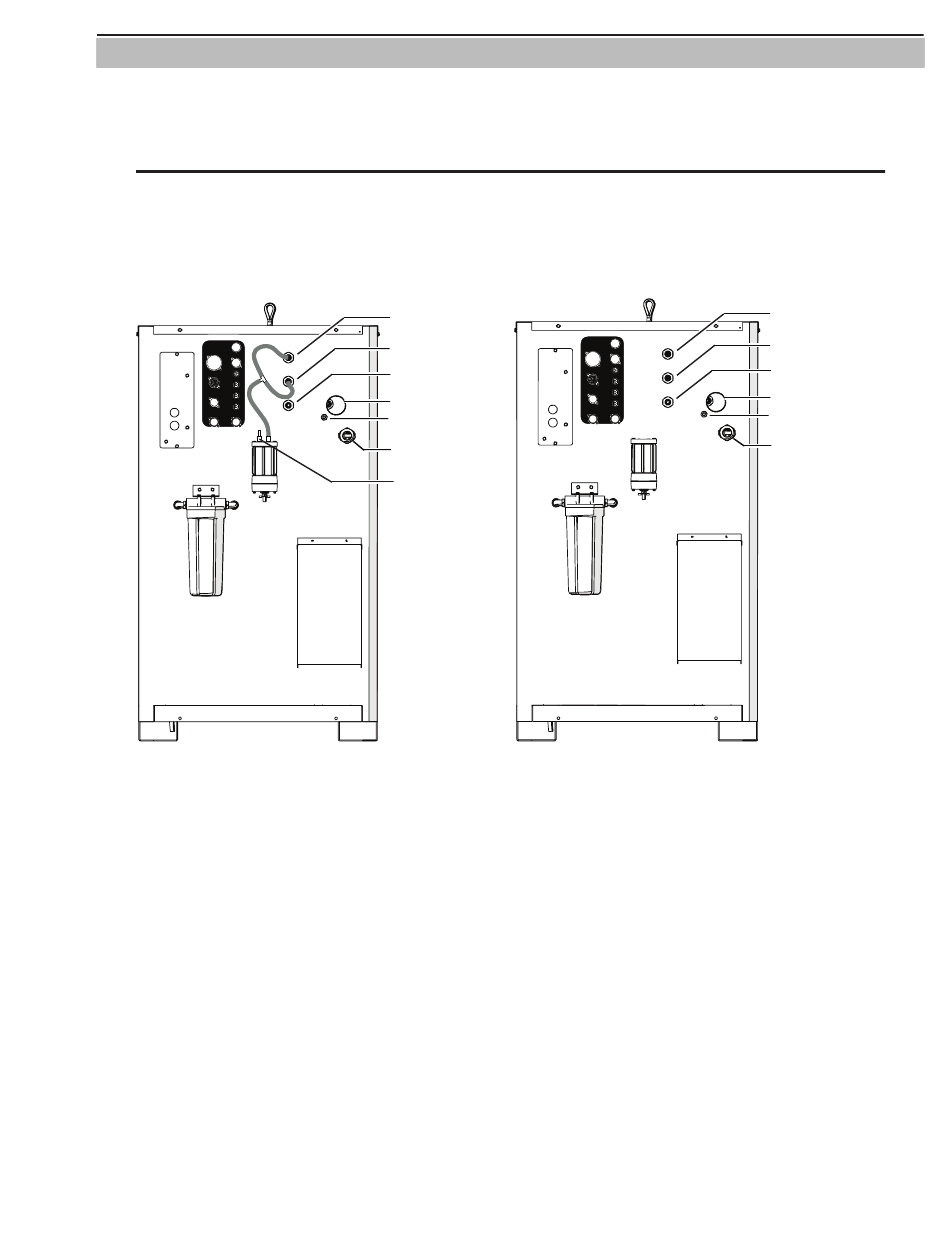

1. Conecte las líneas de suministro de gas en los puertos de entrada correspondientes, tal y como se muestra
a continuación. La primera vista muestra la configuración de fábrica para utilizar aire comprimido. En la
segunda vista muestra la configuración para el resto de gases, que sortean el filtro de aire de dos fases.
Cuando se utilice aire comprimido, la conexión debe realizarse a través del filtro de aire de dos fases, situado en la
parte central del panel posterior. No utilice el filtro de aire de dos fases para el resto de gases.
Aire del defecto de la fábrica / Aire usando el aire de tienda
USER INPUT
HEIGHT CONTROL
J15 - CNC AIR / O 2 N 2 / H35
PLASMA PLASMA
CB2 - 5A 120 VAC
CB3 - 5A 24 VAC
CB4 - 5A 120 VAC
F1 - 8A SB 230 VAC F2 - 8A SB 230 VAC
IN OUT
Art # A-11952SEU
Manual n.º 0-5284ES
NOTA
Todos los gases exceptúan el aire
Puerto del
gas plasma
Puerto del
gas protección
Puerto opcional de
la niebla del agua
Puerto del antorcha
conduce
Antorcha conduce
el terminal de tierra
Puerto del cable
de masa
Entrada del aire
de tienda
3-9
Auto-cut 200 Xt
USER INPUT
HEIGHT CONTROL
AIR / O 2 N 2 / H35
J15 - CNC
PLASMA PLASMA
CB2 - 5A 120 VAC
CB3 - 5A 24 VAC
CB4 - 5A 120 VAC
F1 - 8A SB 230 VAC F2 - 8A SB 230 VAC
Art # A-11953SEU
Puerto del
gas plasma
Puerto del
gas protección
Puerto opcional de
la niebla del agua
Puerto del antorcha
conduce
Antorcha conduce
el terminal de tierra
Puerto del cable
de masa
INSTALACIÓN
