Conexiones del voltaje del arco

Las fuentes de plasma XT incorporan una regleta de bornes, TB4, en el lado derecho delante del módulo CCM para
realizar las conexiones con el Arc V – (Torch) (antorcha), el Tip V (Pilot) (piloto) y el Arc V + (Work) (Trabajo). Si la
placa V-D (divisor de voltaje) requiere otra fuente de alimentación, dispone de 24 VAC y 120 VAC en la regleta de
bornes TB4. Consulte el diagrama del cableado en el Apéndice para obtener más información.
Cable (de la copa) de protección u "óhmico"
Algunos controles de la altura, incluyendo el iHC, encuentran la placa utilizando una medición eléctrica o de la
resistencia, por lo tanto "óhmica", del contacto entre el extremo conductor de la antorcha y el metal o la "placa" que
se va a cortar. Un cable, normalmente un solo cable de gran flexibilidad que soporta el calor reflectante del arco,
se conecta entre la placa V-D (divisor de voltaje) y la copa de protección de la antorcha. La antorcha XT incluye
una pinza de muelle metálica que se desliza dentro de una ranura de la copa de protección lo que permite que se
puedan retirar las piezas con facilidad para poder cambiarlas. El cable óhmico se puede conectar a esta pinza con
un borne de fijación a presión hembra de ¼".
Las grandes cantidades de energía de alta frecuencia (HF, por sus siglas en inglés) que provocan interferencias elec-
tromagnéticas (EMI, por sus siglas en inglés) pueden pasar a lo largo de este cable debido a que está muy próximo
a la antorcha. Esta es la razón por la que se debe montar la placa V-D (divisor de voltaje) lejos del CCM y cerca del
panel posterior, de modo que el cable óhmico no tenga que pasar cerca de otros dispositivos electrónicos sensibles.
Es especialmente importante que el cable óhmico no pase cerca del módulo CCM o de los cables de la antorcha.
Consulte en el Apéndice el diagrama del cableado.
Núcleos de ferrita
Es importante que el cable de detección óhmico se envuelva con un núcleo de ferrita con varias vueltas, como míni-
mo 3 si bien cuantas más mejor, para reducir la energía dirigida hacia la placa V-D (divisor de voltaje) y la fuente de
plasma. El núcleo de ferrita debe estar situado sobre el cable donde se introduce la fuente de plasma. Un segundo
núcleo de ferrita, añadido a varios pies (un par de metros) desde la antorcha, reducirá adicionalmente las EMI que
se pueden acoplar a otros cables y provocar interferencias.
Consulte en el Apéndice el diagrama del cableado.
Manual n.º 0-5284ES
J55 - GCM
USER INPUT
J15 - CNC
HEIGHT CONTROL
J54 - TSC /COMM
J59 - RAS
CB2 - 5A 120 VAC
CB3 - 5A 24 VAC
J70 - HE
CB4 - 5A 120 VAC
F1 - 8A SB 230 VAC F2 - 8A SB 230 VAC
1 2 3 4
TB4
24 Voltios 120Voltios
C.A. @ 1A C.A.
@ 100 ma.
Art # A-11954SEU
3-19

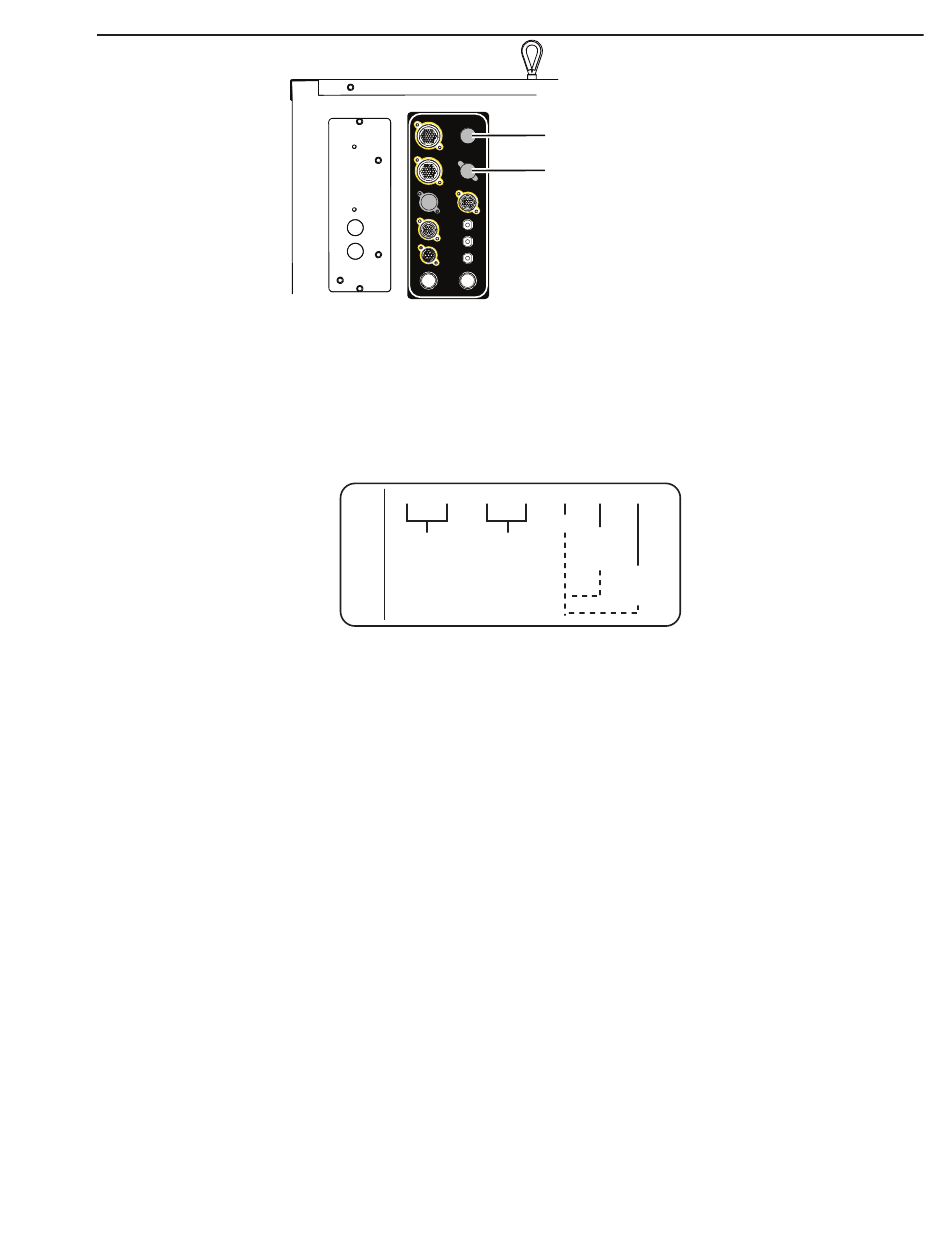

Clip óhmico puerto de cable
