Cableado
30

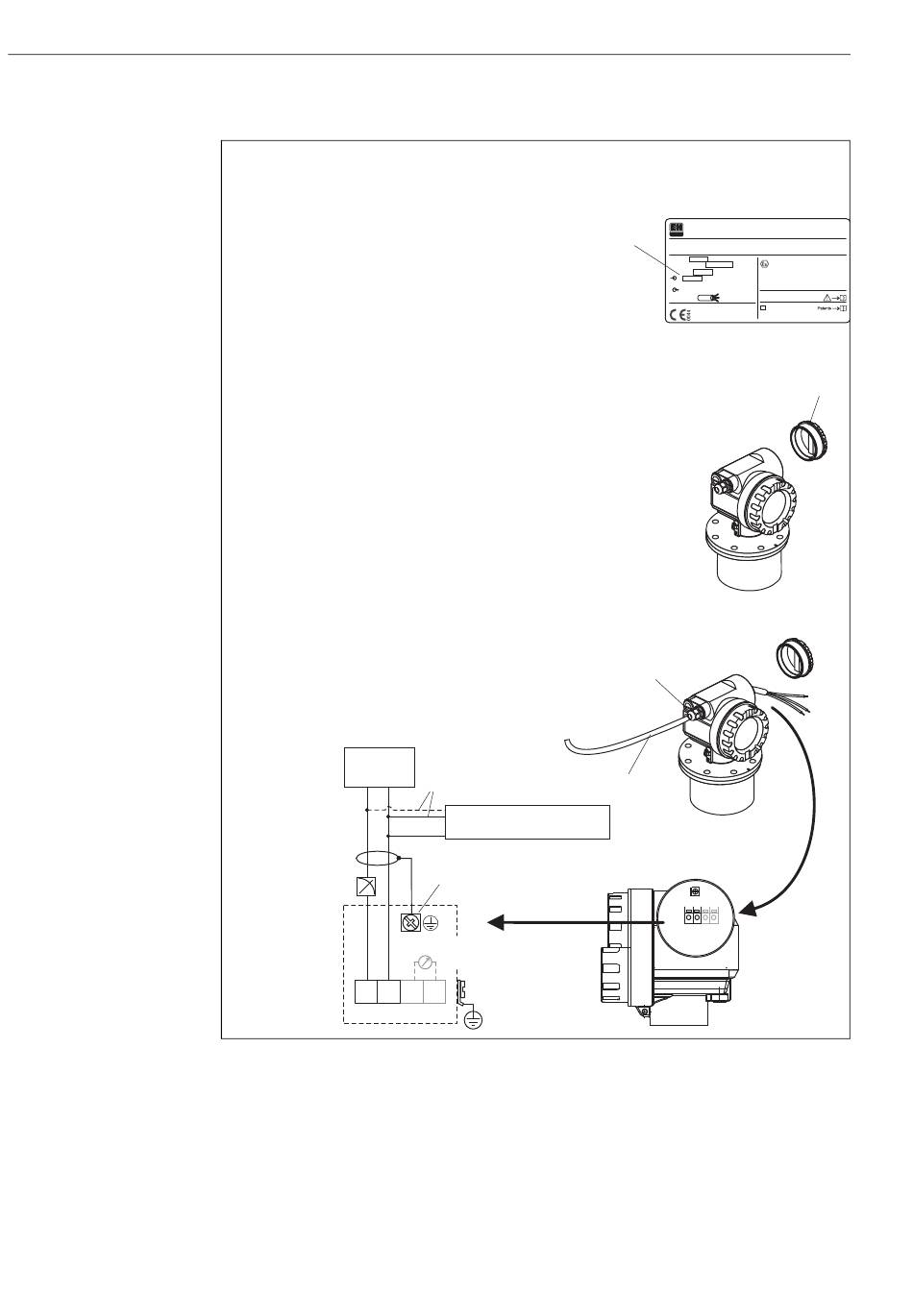

Cableado del cabezal T12
Antes de la conexión tenga en cuenta lo siguiente:
"
Los valores nominales de la fuente de alimentación eléctrica
●
deben concordar con los datos de la placa de identificación
(1).
¡Precaución!
Antes de conectar el equipo, desconecte la alimentación
●
eléctrica.
Antes de conectar el equipo, conecte la unión equipotencial
●
a la borna de tierra del transmisor.
Tighten the locking screw:
●
Apriete el tornillo de bloqueo: El mismo forma la conexión
entre la antena y el potencial de tierra de la caja.
Cuando utilice el sistema de medición en zonas con riesgo de explosión, asegúrese de que
cumple con lo establecido en las normas nacionales y en las especificaciones de las
instrucciones de seguridad (XA's).
Asegúrese de que utiliza el prensaestopas de entrada de cable específico.
Conecte el Micropilot M como sigue:
-
Antes de desenroscar la cubierta de la caja (2), desconecte la
alimentación eléctrica en un recinto de conexión separado!
Inserte el cable (3) a través del prensaestopa (4).
●
Basta utilizar un cable de instalación estándar si se utiliza únicamente la
señal analógica. Utilice un cable apantallado si trabaja con señal de
comunicaciones superpuesta (HART).
-
Conecte a tierra la pantalla de la línea (5) únicamente en el lado del
sensor.
Realice la conexión (véase la asignación de los pines).
●
Apriete el prensaestopa de entrada de cable (4).
●
Enrosque la cubierta de la caja (2).
●
Conecte la alimentación eléctrica.
●
Alimentación
eléctrica
4...20 mA
1 2
L- L+
alternativamente
Commubox FXA195
Comunicador de Campo 375, 475
5
hembrillas para prueba
(corriente de salida)
tierra
3 4
de la planta
I+
I-
Micropilot M FMR240 4 a 20 mA HART
ENDRESS+HAUSER
MICROPILOT M
1
Order Code:
FMR2xx-14EALJAA2A
Ser.-No.:
12345678900
PN 275 psi
T antenna max. 200°C
LN= 1700MM
16 ... 30V DC
2-wire
4 ... 20 mA HART
t >85°C
0499
Dat./Insp.:
4
3
3 4
1 2
Endress+Hauser
Made in Germany
D-79689 Maulburg
IP65
if modification
X =
see sep. label
34/04
250001893-F
2
L00-FMR2xxxx-04-00-00-es-014
