Adaptateurs en option (non fournis)
Les connecteurs repérés par 7 sur le panneau des
connecteurs sont enfichables et sont compatibles avec
n'importe quel adaptateur en option dans l'écran :
BKM-FW10, BKM-FW11 ou BKM-FW12.
(BKM-FW10 est identique aux connecteurs 7.)
Pour plus de détails sur l'installation, veuillez contacter
votre revendeur Sony.

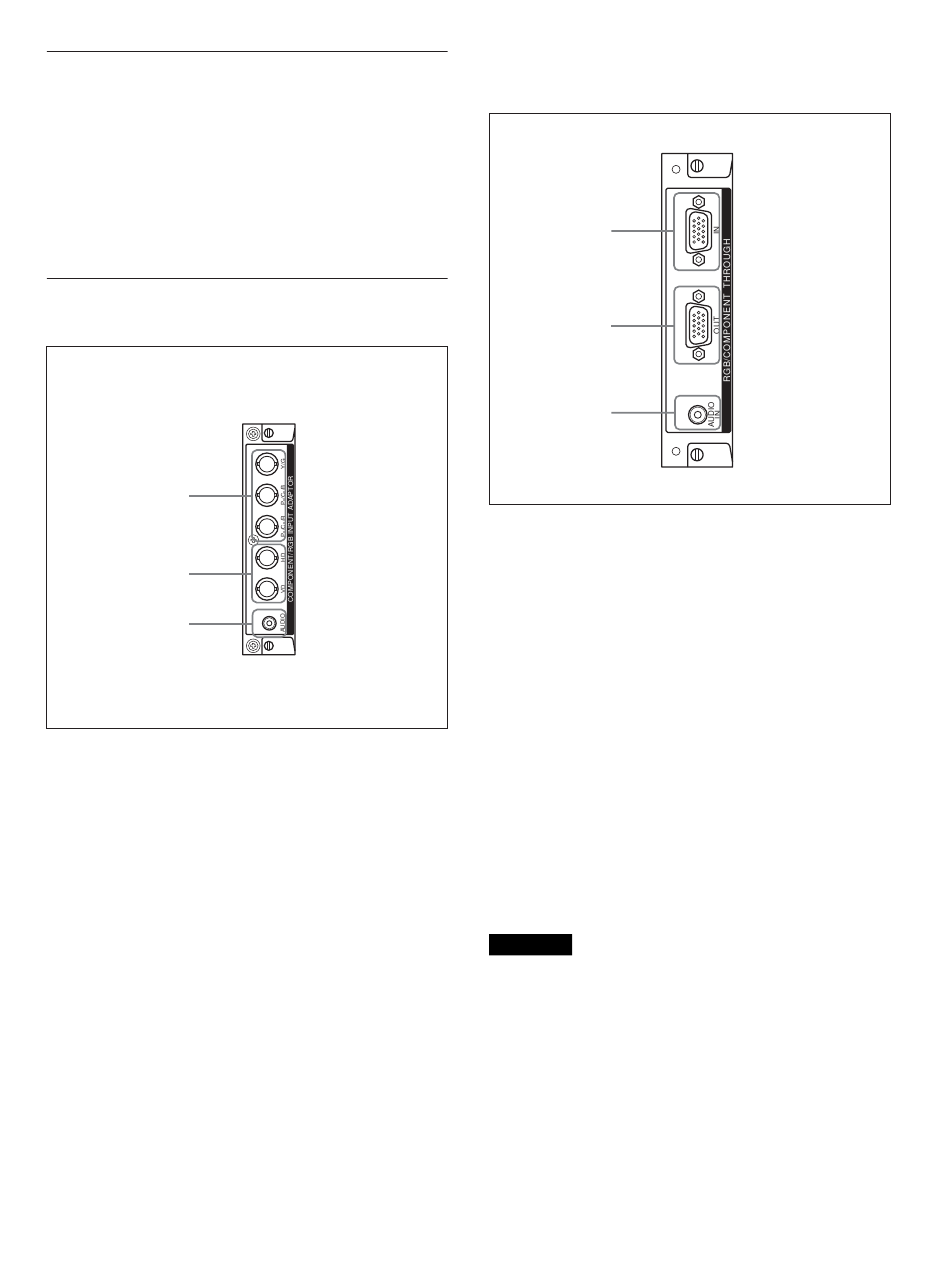

Adaptateur d'entrée COMPONENT/RGB
BKM-FW11 (non fourni)
1
2
3
1 Y/G P /C /B P /C /R IN (type BNC) : se
B B R R
raccorde à la sortie du signal composant (YUV) ou
du signal RVB analogique d'un module
d'équipement vidéo ou d'un ordinateur.
2 HD VD IN : se raccorde à la sortie du signal de
synchronisation d'un ordinateur.
3 AUDIO (miniprise stéréo) : reçoit un signal
audio. Se raccorde à la sortie audio d'un module
d'équipement vidéo ou d'un ordinateur.
Emplacement et fonction des pièces et commandes
ADAPTATEUR ACTIF RGB/COMPONENT
BKM-FW12 (non fourni)
1
2
3
1 RGB/COMPONENT IN (D-sub à 15 broches) :
se raccorde à la sortie du signal composant ou à la
sortie du signal RVB analogique d'un module
d'équipement vidéo ou d'un ordinateur.
2 RGB/COMPONENT OUT (D-sub à
15 broches) :
se raccorde à l'entrée du signal composant ou à
l'entrée du signal RVB analogique d'un module
d'équipement vidéo ou d'un ordinateur.
3 AUDIO IN (miniprise stéréo) :
reçoit un signal audio. Se raccorde à la sortie du signal
audio d'un module d'équipement vidéo ou d'un
ordinateur.
Pour plus de détails sur la transmission d'un signal
composant au connecteur, reportez-vous à la section
« Attribution des broches », page 49 (FR).
Remarque
Si l'appareil n'est pas raccordé à l'alimentation
secteur ou s'il est en mode de veille, aucun signal
n'est émis via RGB/COMPONENT OUT.
Pour plus de détails sur les autres adaptateurs en
option (non fournis), consultez votre distributeur
Sony.
