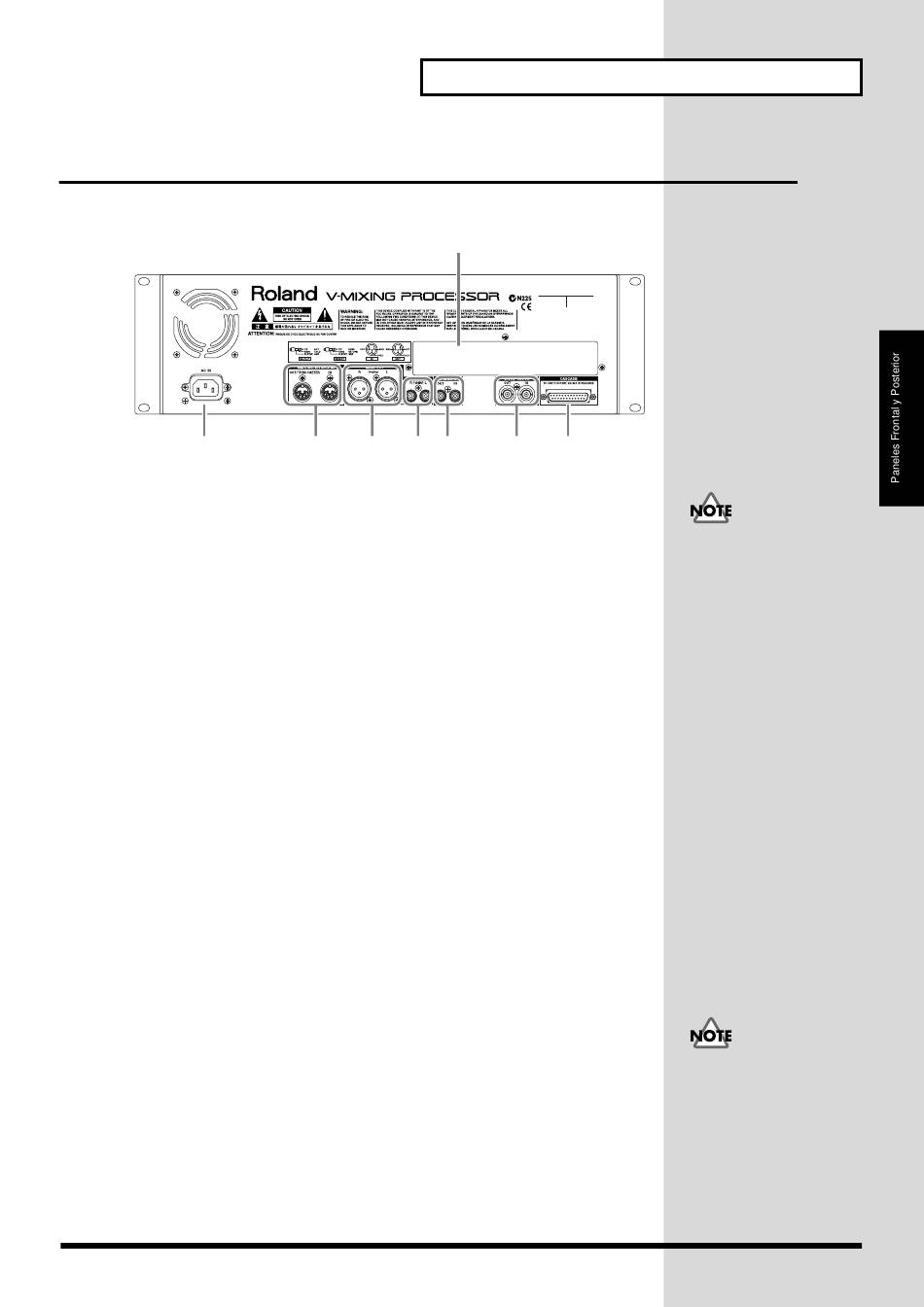

Rear Panel
fig.2-03
1
1
AC IN
Sirve para conectar el cable de alimentación suministrado con el procesador.
2
MIDI/METER BRIDGE
Utilícelos para conectar el Puente de Medidores MB-24 de Roland, aparatos MIDI
externos (controladores MIDI) y otros aparatos.
OUT/THRU/METER:
IN:
3
MAIN OUT
Se conectan a las etapas de potencia y los altavoces principales. Los mismos sonidos
salen de estos conectores que del MAIN OUT del panel frontal.
4
REC OUT
Aquí se conecta normalmente un aparato de audio de gama domestico (como, por
ejemplo, una grabadora radio/cassette).
5
DIGITAL A
Son conectores de entrada de audio digital de tipo coaxial. Se utilizan para
grabadoras MD o grabadoras DAT (p. 29). No puede utilizarlos para hacer que
entren/salgan señales de audio analógicas.
IIN:
Utilizado para entrar señales de audio digital. DIGITAL A IN no puede
utilizarse cuando utiliza DIGITAL B IN.
OUT:
Utilizado para enviar señales de audio digital. Seleccione las señales de
audio que desee que salgan hacia el patch bay de la consola (vea el Manual
del Usuario de la consola).
6
WORD CLOCK
Sirven para la entrada/salida de mensajes de word clock utilizados para sincronizar
aparatos digitales externos (tipo BNC) (p. 33).
IN:
Para recibir mensajes de word clock.
OUT:
Para enviar mensajes de word clock.
8
2
3
4 5
Utilizar como conector MIDI OUT o MIDI THRU.
Normalmente se le conecta el MB-24.
Aquí se reciben los mensajes MIDI. Conéctelo al conector
MIDI OUT del aparato MIDI externo.
Paneles Frontal y Posterior
6
7
No conecte otro cable de
alimentación que no sea el
suministrado con la
unidad. Hacerlo puede
provocar daños en el
equipo.
Al utilizar mensajes de
word clock, es preciso
ajustar el terminador. Vea
el Manual del Usuario de la
consola.
11
