Installation d'un kit Cascade (VM-24C)

Roland propose aussi séparément le kit Cascade (VM-24C). Une fois le VM-24C
installé, vous serez en mesure d'utiliser le connecteur CASCADE. En connectant en
cascade deux unités de la série VM-7000, vous pourrez utiliser un maximum de 94
canaux d'entrée (lorsque le VM-24E et le DIF-AT sont utilisés). Roland vous
recommande d'installer un VM-24C.
1 Éteindre l'appareil et déconnecter tous les câbles du VM-7000.

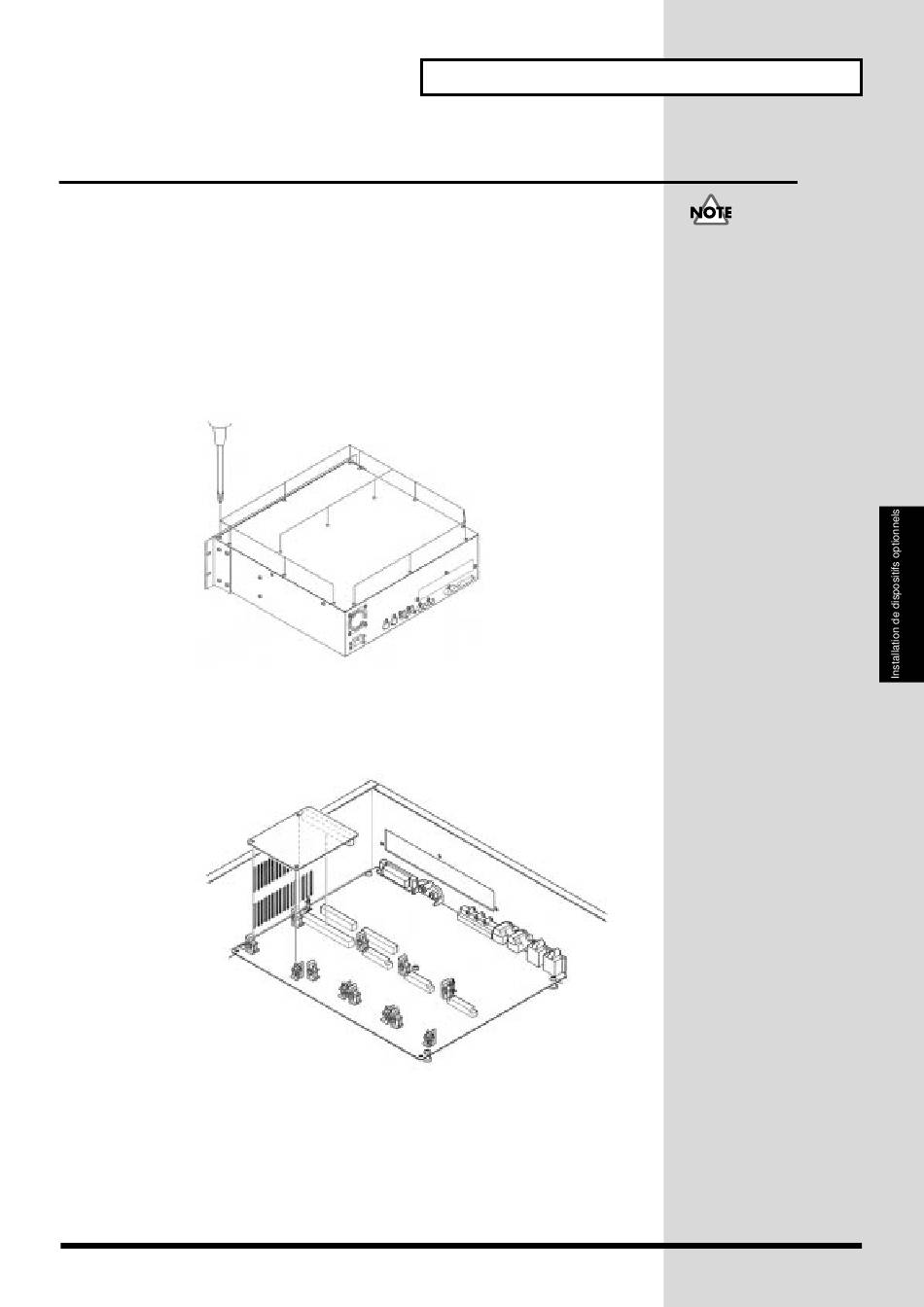

2 N'enlever que les vis spécifiées sur le schéma suivant et détacher la plaque
du dessus du VM-7000.
fig.3-04_65
3 Insérer simultanément le connecteur du VM-24C dans le connecteur
interne et les broches en plastique dans les trous du VM-24C pour le fixer
fermement.
fig.3-09_65
4 Utiliser les vis enlevées à l'étape 2 pour fixer à nouveau la plaque du
dessus.
5 Ceci complète l'installation du VM-24C.
Installation de dispositifs optionnels
Il est impossible d'utiliser
le connecteur CASCADE si
le VM-24C n'est pas
installé. (p. 32)
21
