Reproducción en un TV
* Para la conexión refiérase al manual de instrucciones de su VCR y/o TV.
NOTAS:
Si ocurre retroalimentación o aullidos durante la reproducción en un TV, posicione la estación de anclaje de tal
manera que el micrófono de la cámara de video quede lejos del TV, o reduzca el volumen del mismo.
Si el modo de pausa de grabación queda activado durante 5 minutos, el modo de parada se activa
automáticamente para proteger las cabezas.
Si durante la reproducción la cámara de video está apoyada sobre uno de sus lados durante largo tiempo, la
superficie se calentará. Se recomienda utilizar la estación de anclaje (
( pg. 12) durante la reproducción.
ROJO
BLANCO
AMARILLO

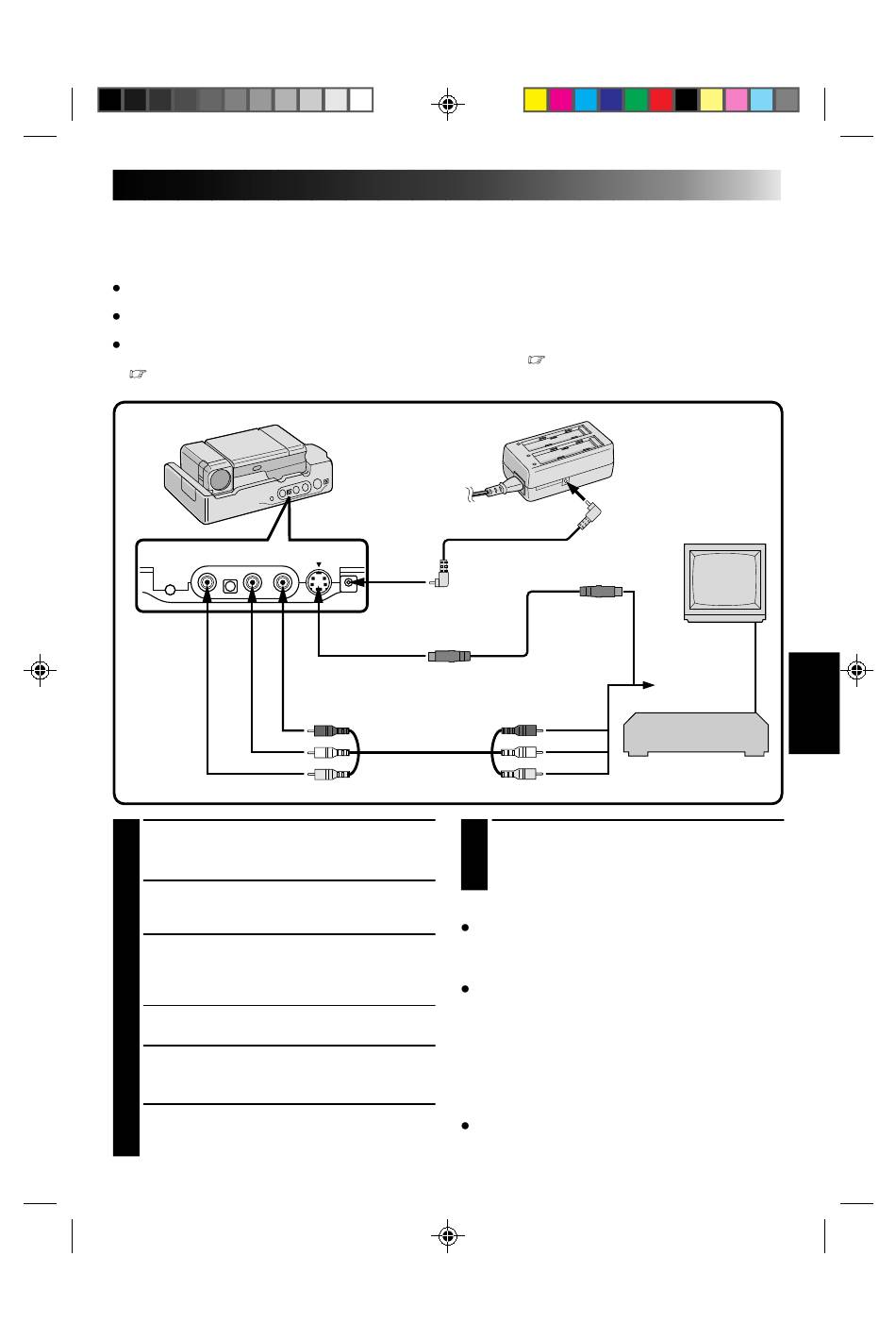

1 CONEXION DE LA ESTACION DE
ANCLAJE A UN TV O VCR
Conéctela como se muestra en la ilustración.
2

CONEXION DE LA ALIMENTACION

Conecte la alimentación de la cámara de video y del
TV/VCR.
3 SELECCION DEL MODO DE VIDEO
EN EL TV
Sintonice el TV en el canal o active el modo
apropiado para la reproducción de video.
Si utiliza UN VCR . . . vaya al paso 4.
De lo contrario . . .vaya al paso 5.
4 CONEXION DE LA SALIDA DEL VCR
A LA ENTRADA DEL TV
Refiérase al manual de instrucciones de su VCR.
5
INICIO DE LA REPRODUCCION
Presione PLAY. usted podrá observar en el TV las
escenas que grabó.
CORDON DE CC
HACIA EL JACK
DE ENTRADA
DE CC
HACIA EL JACK DE SALIDA DE S-VIDEO
HACIA LOS JACKS (I/D) HACIA LOS JACKS (I/D)
DE SALIDA DE AUDIO DE ENTRADA DE AUDIO
Cable de AUDIO
y VIDEO
HACIA EL JACK DE
SALIDA DE VIDEO
6
NOTAS:
pg. 44) o el soporte de la cámara
ADAPTADOR/
CARGADOR DE CA
HACIA JACK DE
SALIDA DE CC
HACIA EL JACK DE
ENTRADA DE S-VIDEO
Cuando hay un
CABLE DE
jack de S-Video
S-VIDEO
disponible
ROJO
BLANCO
HACIA LOS JACKS DE
AMARILLO
FIN DE LA REPRODUCCION
Presione STOP, y si no va a continuar
utilizando la cámara de video, coloque el
disco de alimentación en "OFF".
Si no hay imagen visible cuando utiliza un cable
de S-Video, conecte la salida de la cámara de
video a la entrada de video normal en el TV o
VCR e intente otra vez.
Para cambiar de reproducción normal a
reproducción en cámara lenta, presione PAUSE,
luego apunte el mando a distancia hacia la
estación de anclaje y presione SLOW. Después de
reproducir la imagen en cámara lenta durante 20
segundos aproximadamente, se reanudará la
reproducción normal. Para detener la
reproducción en cámara lenta mientras la misma
se está efectuando, presione PLAY.
Durante la reproducción en cámara lenta y
debido al procesamiento digital de imagen, la
misma puede tener un efecto de mosaico.
45
Conéctelo a
un TV o VCR
equipado con
jack de AV
VCR
(Platina de grabación)
ENTRADA DE VIDEO
