5 Montaje
5.3.7.6
5.3.7.7
Maschinenfabrik Reinhausen GmbH 2015
Unión de la conexión de enchufe del dispositivo de vigilancia de
conmutación

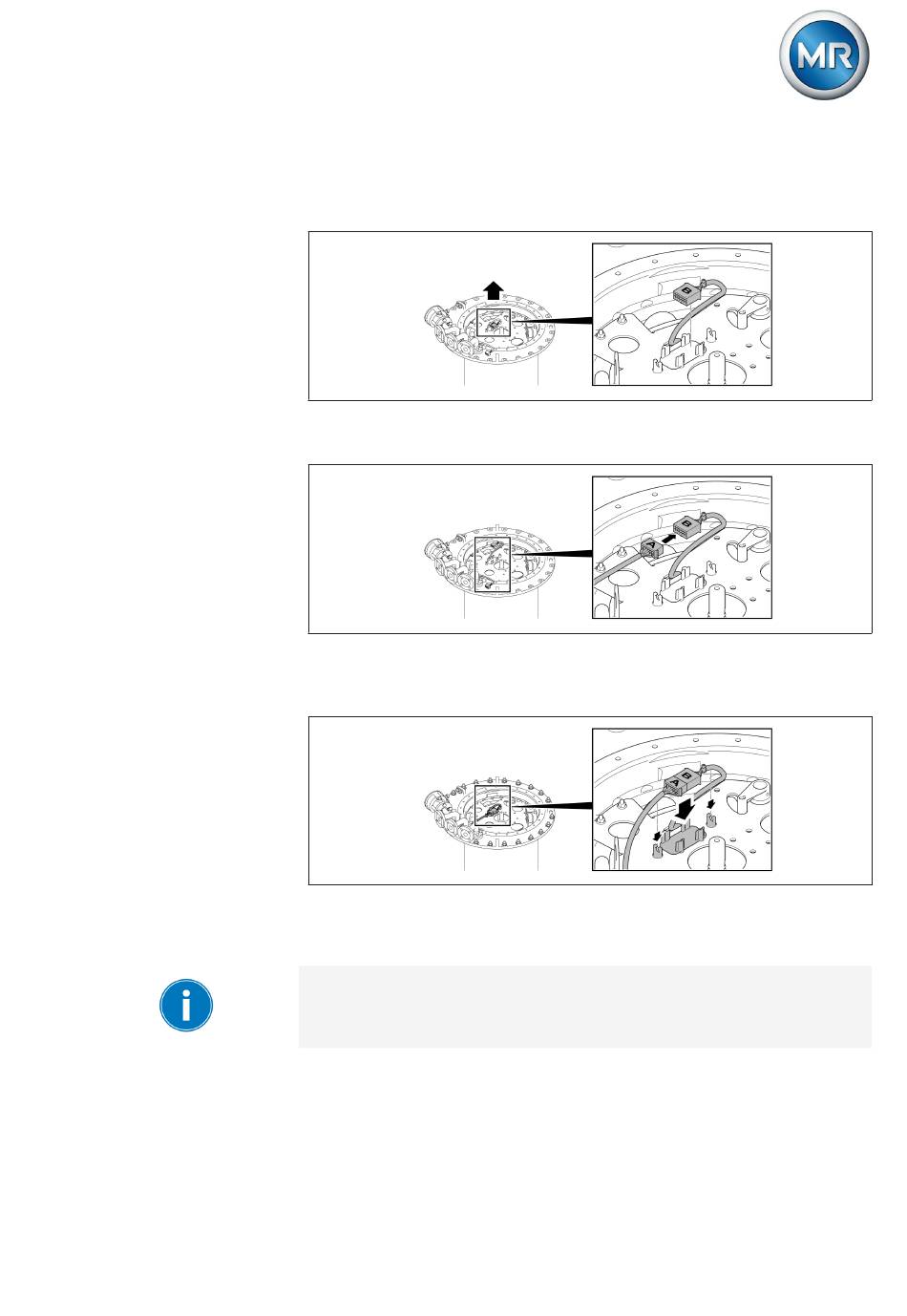

1. Suba la pieza B de la conexión de enchufe desde el soporte.
Figura 112: Pieza B de la conexión de enchufe
2. Unión de la conexión de enchufe
Figura 113: Unión de la conexión de enchufe
3. Coloque la conexión de enchufe en el soporte y fije las líneas en ambos
lados de la conexión de enchufe en los terminales de retención.
Figura 114: Colocación de la conexión de enchufe en el soporte
Instalación de la indicación de posición
El montaje del disco de indicación de posición es posible únicamente en la
posición correcta debido a un perno de arrastre.
4360592/01 ES OILTAP® M 115
