06/09 AWA8250-2330
Montageanweisung
Installation Instructions
Notice d'installation
Istruzioni per il montaggio
DS6-...

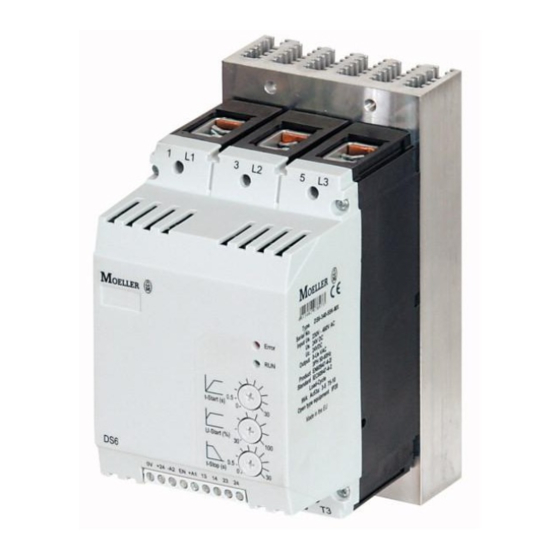

DS6-340-22K-MX
DS6-340-30K-MX
DS6-340-37K-MX
DS6-340-45K-MX
DS6-340-55K-MX
Emergency On Call Service: Local representative (http://www.moeller.net/address) or +49 (0) 180 5 223822 (de, en)
Instrucciones de montaje
Инструкция по монтажу
安装说明
Electric current! Danger to life!
Only skilled or instructed persons may carry out the
following operations.
Tension électrique dangereuse !
Seules les personnes qualifiées et averties doivent
exécuter les travaux ci-après.
Tensione elettrica: Pericolo di morte!
Solo persone abilitate e qualificate possono eseguire
le operazioni di seguito riportate.
¡Corriente eléctrica! ¡Peligro de muerte!
El trabajo a continuación descrito debe ser realizado
2 x
por personas cualificadas y advertidas.
Электрический ток! Опасно для жизни!
Только специалисты или проинструктированные
лица могут выполнять следующие операции.
DS6-340-75K-MX
DS6-340-90K-MX
DS6-340-110K-MX
Lebensgefahr durch elektrischen Strom!
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgen-
den beschriebenen Arbeiten ausführen.
1/19
