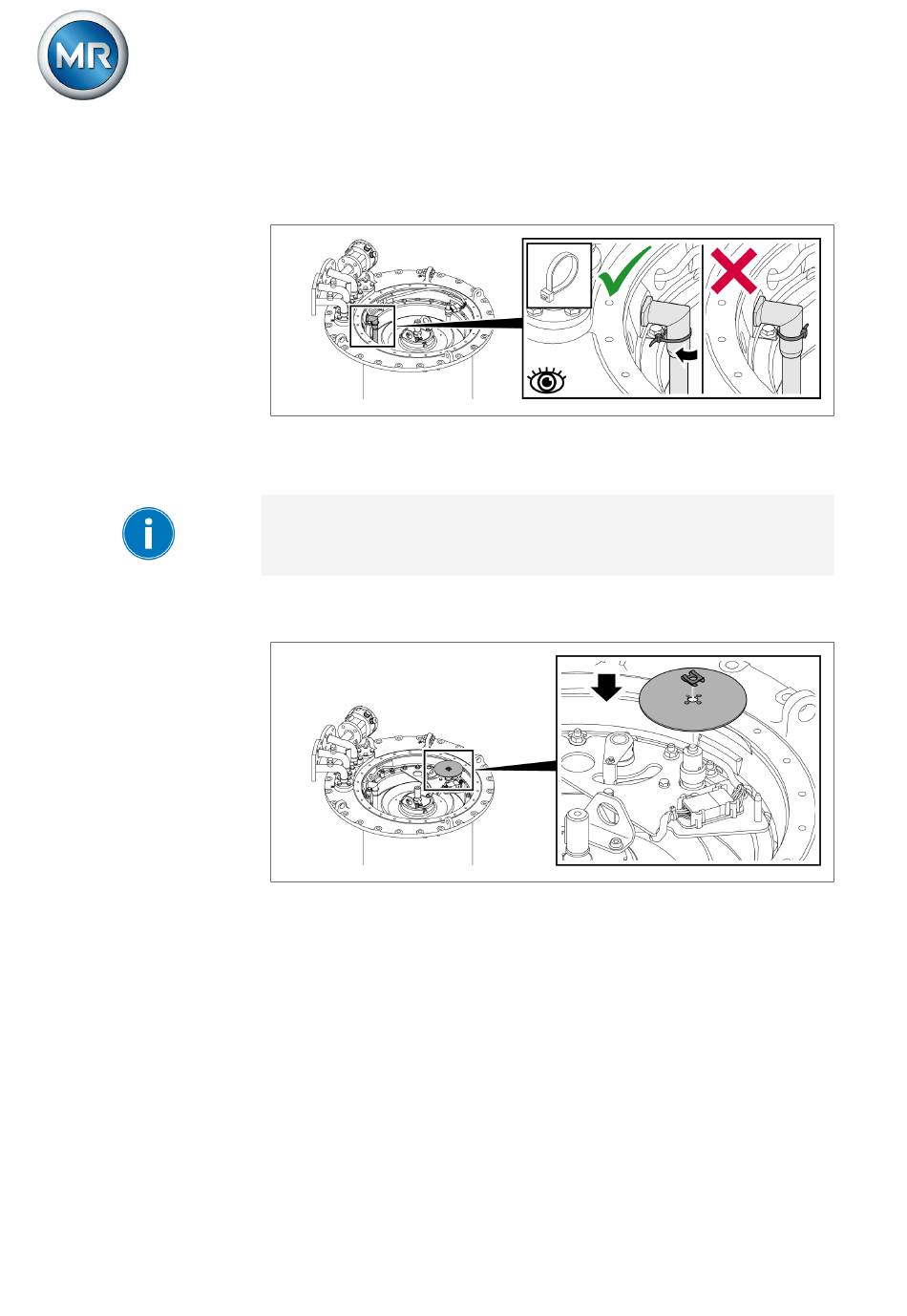

5.4.7.5 Colocación del disco de indicación de posición
®
162
VACUTAP
VR-Ex
3. Fije la tubería de aspiración de aceite con los sujetacables suministrados
en la escuadra de sujeción. Gire el cierre del sujetacables hacia la escua-
dra de sujeción.
Figura 174: Sujetacables
El montaje del disco de indicación de posición es posible únicamente en la
posición correcta mediante un perno de arrastre.
► Encaje el disco de indicación de posición en el eje para indicador y desli-
ce el clip elástico sobre el extremo del árbol.
Figura 175: Disco de indicación de posición
7545652/00 ES
5 Montaje
Maschinenfabrik Reinhausen GmbH 2020
