Copertura
ghisa

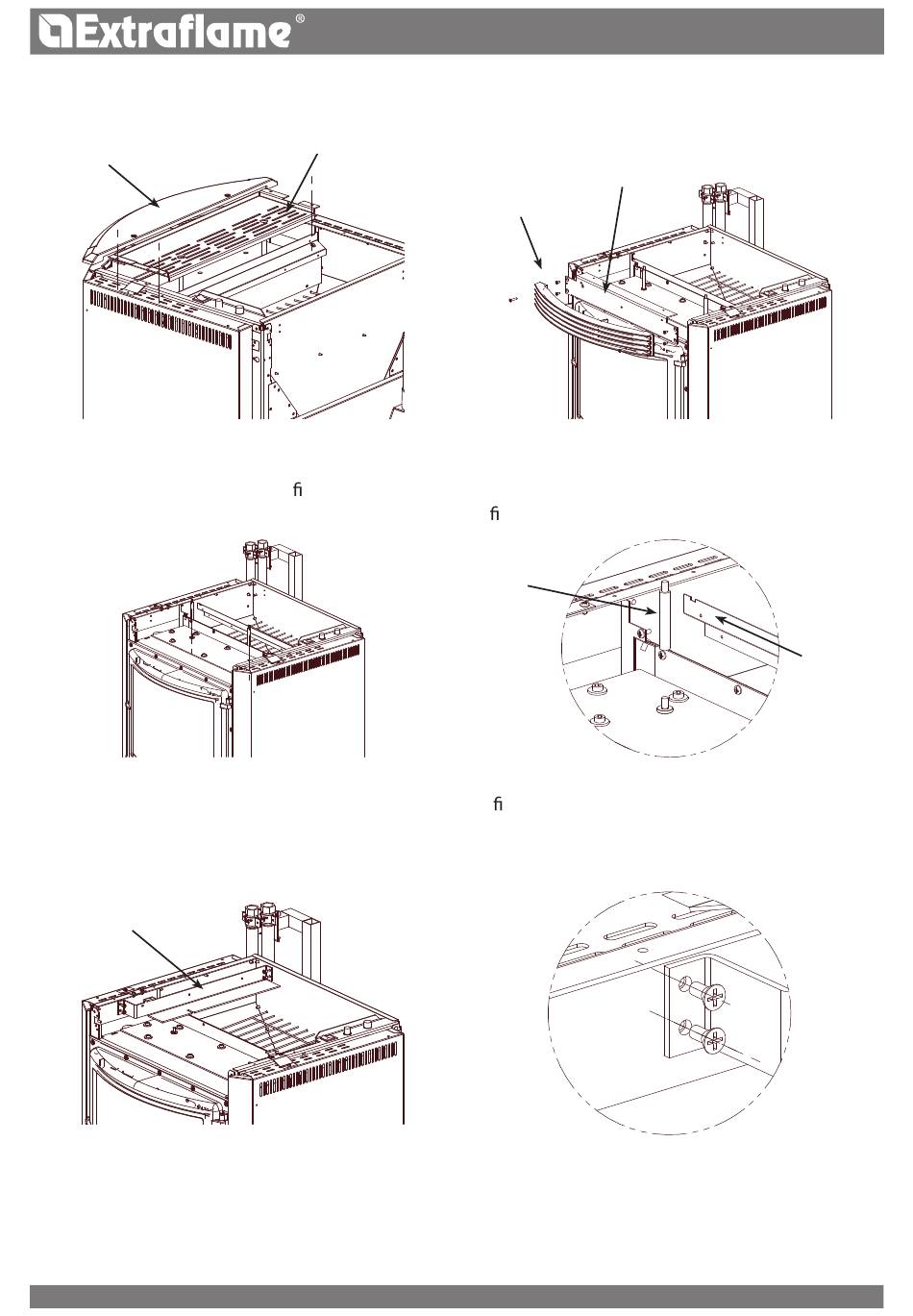

Togliere le 2 prolunghe per le aste raschiatori svitandole (vedi immagine 8 e 9) e la chiusura parete anteriore
serbaoio svitando le 5 viti che la ssano.
Fissare il supporto rotaia sx con le 4 viti 4.8 x 13 mm auto lettanti TSP/C in dotazione nel kit
Fissare il supporto rotaia dx con le 4 viti 4.8 x 13 mm auto lettanti TSP/C in dotazione nel kit
Fissare le rotaie con le viti metriche M5x8 TSP/C in dotazione (3 per rotaia) prestando particolare attenzione
Supporto
rotaia sx
Lamiera protezione
caduta pellet
Prolunga
asta raschiatore
Flangia
Griglia
in ghisa
Parete
anteriore
serbatoio
9
