Calefactor canalizado doble por combustible indirecto Foreman

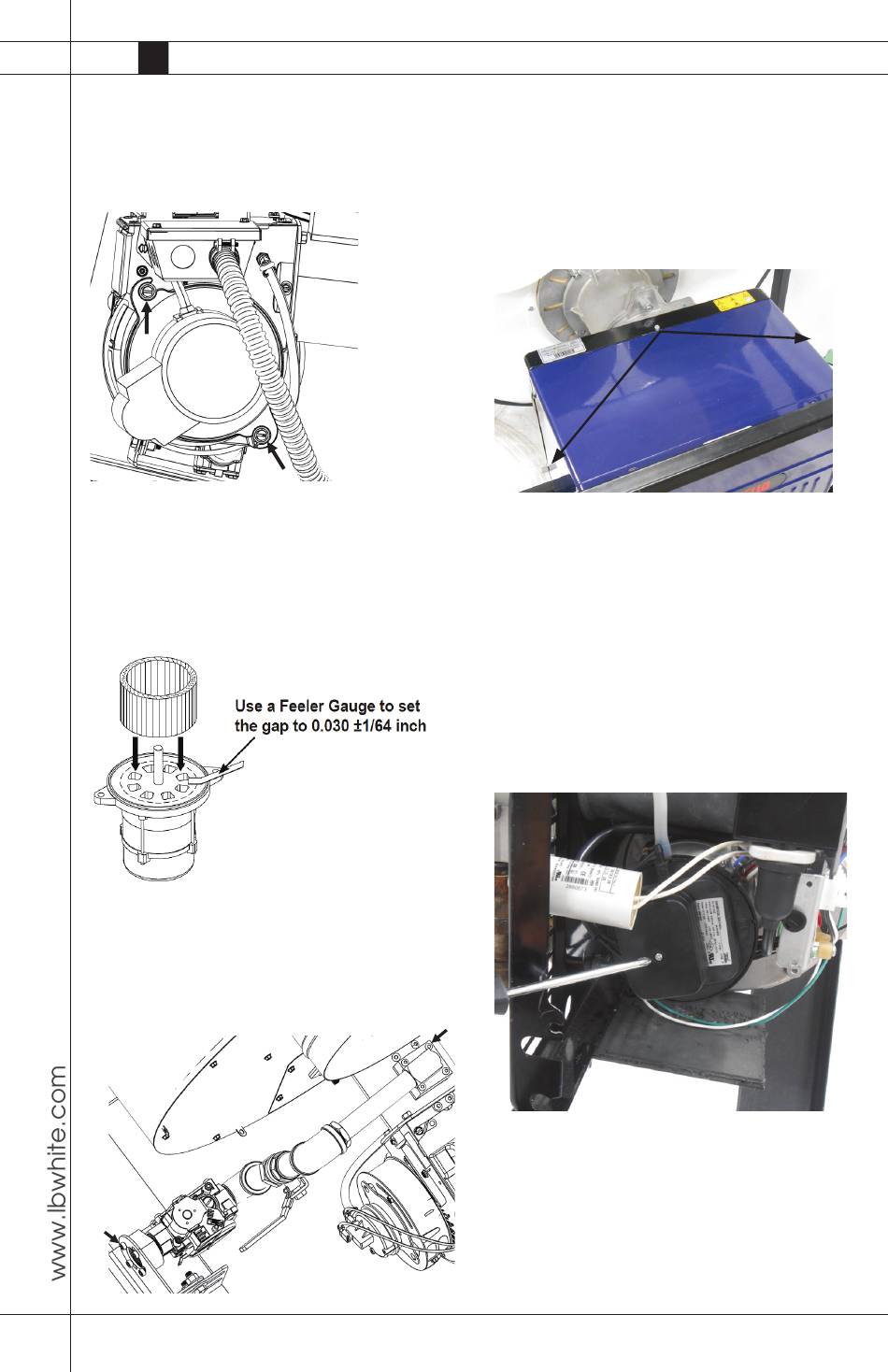

Motor del quemador/rueda del ventilador

1. Desconecte los cables del motor dentro de la caja de conexiones
que alimentan los cables.
2. Afloje los dos pernos que aseguran el motor del quemador a
3. Gire el motor del quemador en sentido antihorario y extraiga el
montaje del motor del quemador/rueda del ventilador.
4. Usando una llave allen de 1/8 pulgada, quite la rueda del ventila-
dor del eje del motor del quemador.
5. Referirse a la ilustración de abajo cuando se abre la nueva rueda
del ventilador del quemador al motor del quemador.

Control de gases

1. Retire los cuatro tornillos de cabeza allen de 1/8 pulgada (A).
2. Retire los cuatro tornillos de cabeza allen 5/32 (B).
3. Retire el conjunto del tren de gas.
B
Manual del usuario • Foreman
Componentes del
quemador
Para el mantenimiento de los componentes relacionados
con el quemador se debe extraer el chasis del quemador.
Esto se logra aflojando los tornillos del chasis del quema-
dor y tirando de la tapa de dicho chasis hacia usted.

Herramientas necesarias:

Llave de 13 mm
Llave de 13/16
Llave Allen de 6 mm o 7/32
Destornillador dinamométrico T25
Destornillador hexagonal H5
Llave Allen de 4 mm
Destornillador Phillip
Destornillador estándar
Conmutador de accionamiento
neumático
1. Ubique la tapa del conmutador de accionamiento
neumático y extraiga el tornillo.
A
2. Desconecte los terminales del conmutador de acciona-
miento neumático.
3. Extraiga el tubo del conmutador de accionamiento
neumático, ponga atención a que esté conectado a la
lengüeta positiva (+) del interruptor.
(CI500/CI750)
Se deben aflojar
3 tornillos
NO extraer
